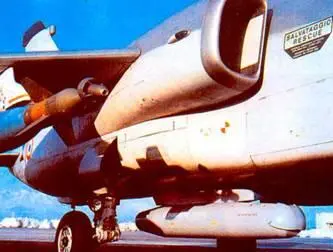

Штурмовик АМХ с управляемой бомбой и системой лазерной подсветки

Заинтересованность в самолете проявили ВВС Аргентины, Чили, Перу, а также Тайланда (с последним в 1991 году велись переговоры о поставке 38 штурмовиков, причем АМХ даже выиграл предварительный конкурс предложений, в котором участвовала, также, фирма «ВАе» с самолетом

«Хоук»100/200), однако контракта на закупку штурмовиков так и не последовало: очевидно, сказалась высокая стоимость самолета (18- 20 млн долл.), приближающаяся к стоимости легких истребителей четвертого поколения типа F-16 и МиГ-29 при значительно меньших боевых возможностях по сравнению с этими машинами.

Конструкция. Самолет выполнен по нормальной аэродинамической схеме с высокорасположенным стреловидным крылом. В конструкции использованы, в основном, алюминиевые сплавы. Композиционные материалы использованы в конструкции киля, горизонтального оперения, интерцепторов, элеронов и воздухозаборников двигателя.

Крыло имеет трехлонжеронную конструкцию. Оно выполнено из алюминиевых сплавов и имеет механически обработанную обшивку с продольными ребрами жесткости. Относительная толщина профиля крыла 12%, тип профиля аналогичен использованному на самолете «Торнадо».

Стреловидность крыла по передней кромке 31°, по 1/4 линии хорд 27,5°, удлинение 3,75, сужение 2,0. Механизация крыла включает двухсекционны е двухщелевые предкрылки Фа- улера, занимающие 2/3 размаха. Предкрылки и закрылки отклоняются при взлете и посадке, а также в полете (до М=0,6) для увеличения маневренности в воздушном бою. Имеются двухсекционные интер- цепторы с электродистанционным управлением, использующиеся наряду с элеронами для управления по крену, а также в качестве воздушных тормозов и гасителей подъемной силы.

В крыле имеются встроенные топливные баки, все подкрыльевые пилоны оснащены разъемами для подвески ПТБ.

Фюзеляж - типа полумонокок. Он изготовлен в основном из алюминиевых сплавов и имеет овальное поперечное сечение. В его передней части расположены отсеки радиоэлектронного оборудования, пушечное вооружение и кабина экипажа. Носовая часть фюзеляжа наклонена вниз на 18°, что улучшает обзор из кабины летчика.

В нижней части фюзеляжа, справа под кабиной летчика имеется универсальный отсек, позволяющий размещать съемные модули с различным оборудованием. В герметизированной кабине установлено катапультное кресло Мартин-Бейкер Mk.10L, обеспечивающее возможность аварийного покидания самолета на стоянке. Лобовое стекло фонаря кабины выполнено бескаркасным. В центральной части фюзеляжа размещены каналы воздухозаборников двигателя и ниши основных опор шасси. В задней части расположен двигательный отсек с ТРДД. Хвостовая часть фюзеляжа вместе с горизонтальным оперением может отстыковываться для обслуживания или замены двигателя.

Хвостовое оперение включает киль с рулем направления и переставной стабилизатор с рулем высоты. Обшивка руля направления и частично стабилизатора выполнена из углепластика.

Шасси - трехопорное с рычажной подвеской, разработанное фирмой Месье-Испано-Бугатти (изготавливается в Италии фирмами Маньяни (носовая опора) и ERAM (Франция, основные опоры). Все стойки - одноколесные, каждая из них снабжена одним масляно-пневматическим амортизатором. Носовая стойка убирается в фюзеляж поворотом вперед, основные - в ниши под каналами воздухозаборников, движением «вперед-внутрь», с поворотом на 90°. Носовое колесо - самоустанавливающееся, управляемое в пределах ±60°. Оно снабжено механизмом подавления автоколебаний типа «шимми». Имеются механические тормоза и автомат торможения.

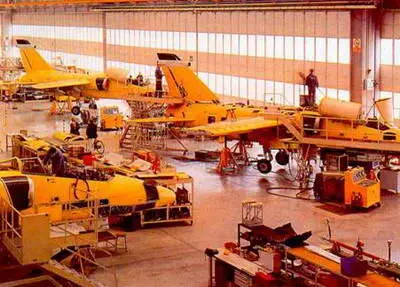

Сборочная линия самолетов

Силовая установка. Самолет оснащен одним ТРДД Роллс-Ройс «Спей»Мк.807 (1 х 5000 кгс).

Степень двухконтурности двигателя 0,85, степень повышения давления 16,5, сухая масса 1083 кг, длина 2460 мм, диаметр 830 мм.

На экспортных вариантах штурмовика предполагалась установка ТРДД Дженерал Электрик GE404, Пратт-Уитни PW1150 или РоллсРойс/ BMW «Спей»Мк.807А.

Воздухозаборник имеет обечайку с большим радиусом закругления и оптимизирован для полета с высокими дозвуковыми скоростями. Они размещены по бокам фюзеляжа в верхней его части за кабиной летчика.

Топливная система включает фюзеляжные и интегральные крыльевые баки суммарной емкостью 3500 л. Под крылом возможна подвеска четырех ПТБ емкостью по 1100 л. Заправка топлива осуществляется под давлением или самотеком. Имеется съемный топливоприемник системы дозаправки в воздухе (методом «шланг-конус»).

Общесамолетные системы.

Самолет оснащен двумя раздельными электродистанционными системами, служащими для управления интерцепторами, рулем направления, а также углом установки стабилизатора. Управление осуществляется посредством ЭДСУ (цифровая обработка данных на ЦВМ фирмы «Маркони» и передача сигналов в аналоговой форме). Дополнительная механическая проводка к элеронам и рулю высоты обеспечивает возможность аварийного ручного управления для возвращения самолета на базу при отказе ЭДСУ в ог- . раниченном диапазоне полетных режимов. Руль направления приводится лишь посредством электрогидравлической системы и при ее отказе запирается в нейтральном положении.

Дублированная гидравлическая система с рабочим давлением 210 кгс/ см 2 используется для приводов поверхностей управления, закрылков и интерцепторов, а также уборки и выпуска шасси, торможения колес и поворота носового колеса.

Система электроснабжения переменным током (115/200 В, 400 Гц) питается от двух генераторов фирмы «Сандстренд» мощностью по 30 кВа. Имеется два трансформатора-выпрямителя для питания постоянным током (28 В). В качестве аварийного источника питания основных систем используется никелево-кадмиевый аккумулятор (36 А ч).

Система кондиционирования воздуха фирмы «Микротекника» обеспечивает кондиционирование и наддув кабины летчика, а также отсеков с БРЭО и разведывательным оборудованием. Кроме того, она осуществляет защиту от обледенения воздухозаборников двигателей и наддув противоперегрузочного костюма, а также предотвращает запотевание лобового стекла.

Целевое оборудование. БРЭО штурмовика имеет модульную конструкцию, объединенную цифровой шиной обмена данными стандарта MIL/STD 1553В. Оно включает шесть основных систем: связную, работающую в метровом и дециметровом диапазонах радиоволн, а также аппаратуру радиоопознавания «свой-чужой»; навигационное оборудование (в варианте для ВВС Италии - ИНС фирмы «Литтон», приемник радионавигационной системы TACAN и резервный пространственно-курсовой датчик, в варианте для бразильских ВВС - приемник сигналов всенаправленного радиомаяка); систему посадки по приборам; прицельную систему, основу которой составляет ЦВМ фирмы «Литтон»; радиодальномер Элта/FIAR EL/M-2001B (на итальянских самолетах) или Текнаса/SMA SCP- 01 (на самолетах ВВС Бразилии), а также систему управления сбросом вооружения производства «ОМ1/Алениа». Имеется активно- пассивная система РЭБ фирмы «Электроника». На конце киля размещена антенна системы предупреждения о радиолокационном облучении.
