Форсажная камера двигателя АЛ-7Ф1 была усилена, что позволило применять ее без ограничений при полете на малых высотах (па машинах прежних модификаций наблюдались случаи повреждения стенок форсажной камеры).

По сравнению с Су-7БМ ручка управления нового самолета была вновь сильно загружена, что требовало от летчика значительных усилий, однако повышало безопасность пилотирования для пилота средней квалификации.

Истребитель-бомбардировщик был оснащен прицелом ПБК- 2 для бомбометания с кабрирования, который решал задачи прицеливания по дальности (по направлению прицеливание осуществлял летчик за счет точного выдерживания плоскости полу петли). На самолетах начали устанавливать усовершенствованное катапультное кресло КС-4 (допускалась и установка кресла КМ-1, созданного в ОКБ А.И. Микояна и ставившегося, также, на истребителях МиГ-21 и МиГ-23), обеспечивающее катапультирование с земли при разбеге или пробеге.

Для подготовки и тренировки летчиков был создан учебно-боевой самолет Су-7У, который имел вторую кабину с двойным управлением. Было сохранено вооружение истребителя-бомбардировщика, однако установка задней кабины привела к уменьшению на 200 кг массы топлива в фюзеляжных топливных баках.

В дальнейшем была разработана усовершенствованная модификация «спарки» - Су-7уМК, унифицированная с истребителем- бомбардировщиком Су-7БКЛ.

Тормозные парашюты на Су- 7БКЛ и Су-7У были перенесены из подфюзеляжного контейнера в контейнер, расположенный у основания киля, на место, ранее занимаемое датчиком системы оповещения о радиолокационном облучении «Сирена», который, в свою очередь, переместился на верх киля. Применение двухкупольного парашюта большой площади было очень эффективно: самолет застывал на месте после 300-метрового пробега (посадочная скорость превышала 300 км/ч и перед посадкой с использованием тормозного парашюта летчик должен был плотнее фиксироваться в кресле ремнями, чтобы его не ударило о приборную доску).

В ходе эксплуатации истребители-бомбардировщики Су-7Б неоднократно подвергались различным усовершенствованиям и доработкам. Так, в начале 1970-х самолеты были оснащены смотровыми приборами (перископами) ТС-27АМШ, которые монтировались прямо в частях специалистами ДАРМ в ходе 200-часовых регламентных работ.

Другим нововведением явилась установка дополнительных крыльевых узлов внешней подвески, позволивших в полтора раза увеличить число единиц вооружения.

Отличительной особенностью Су-7Б являлась способность совершать полет у земли со сверхзвуковой скоростью (до 1350 км/ч), чего не мог делать МиГ-21. Причем «сверхзвук» достигался даже с вооружением на внешних узлах подвески.

Благодаря высоким удельным параметрам и использованию автомата загрузки самолет показал хорошую маневренность и управляемость на малых высотах (по маневренным характеристикам Су-7Б почти не уступал значительно более легкому истребителю МиГ-21Ф-13), он представлял собой устойчивую платформу, позволяющую с высокой точностью применять на малых высотах бор- тбвое вооружение - пушки и НАР.

Су-7Б различных модификаций состояли на вооружении советских ВВС до конца 1980-х годов. Они поставлялись, также, ВВС Алжира, Афганистана, Чехословакии, Египта, Индии, Ирака, Северной Кореи, Польши, Сирии. К настоящему времени эти машины все еще сохранились в ряде стран «третьего мира».

Конструкция. Самолет выполнен по нормальной аэродинамической схеме со среднерасположеным стреловидным крылом. Основные конструкционные материалы - алюминиевые сплавы В95 и Д16. Ряд ответственных узлов выполнен из стали 30ХГСНА.

Крыло имеет угол стреловидности 60° по 1/4 линии хорд. Угол установки равен +1°, поперечное V = 3°. В его конструкции, помимо листовой работающей обшивки, широко использованы панели. В продольный силовой набор консоли входят лонжерон, главная балка (установленная перпендикулярно к продольной оси самолета и пересекающаяся с лонжероном) задняя стенка (фактически - второй лонжерон) и малая балка. В центральной части консоли находится герметический топливный отсек.

В средней части корневого участка крыла расположен отсек главной стойки шасси, верхняя обшивка которого для увеличения жесткости подкреплена изнутри профилированным листом. При убранном шасси ниша закрывается щитком, жестко укрепленном па амортизаторе стойки, а также створкой, шарнирно укрепленной на лонжероне крыла.

На каждой консоли крыла установлены: элерон с весовой и аэродинамической компенсацией, выдвижной закрылок и две аэродинамические перегородки.

Фюзеляж представляет собой цельнометаллический полумонокок круглого сечения. В его передней части расположен воздухозаборник круглого сечения с выдвижным конусом, управление которым осуществляется посредством автоматической электрогидравлической системы. На расстоянии 1,5 м от кромки воздухозаборника расположены противопомпажные створки.

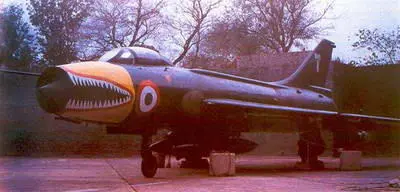

Самолет Су-7БМ ВВС Индии

Герметическая кабина летчика - вентиляционного типа. Фонарь образован трехсекционным неподвижным козырьком (с плоским лобовым бронестеклом) и откатывающейся назад подвижной части. В кабине устанавливается катапультное кресло КС-3, КС-4 или КС-4У-22.

Горизонтальное оперение - цельноповоротное, с углом стреловидности 55° по 1 /4 линии хорд. Вертикальное оперение состоит из форкиля, составляющего единое целое с фюзеляжем и киля с рулем направлением (стреловидность - 55° по 1/4 линии хорд).

Шасси - трехопорное, с передним колесом. Главные опоры убираются в крыло поворотом в сторону фюзеляжа. На них применены тормозные колеса высокого давления КТ-69 (880 х 230 мм). Передняя опора имеет нетормозное колесо высокого давления К238 (570 х 140 мм). На всех опорах применена рычажная подвеска колес. Модификация Су-7БКЛ снабжена колесно-лыжным шасси, позволяющим эксплуатировать самолет с грунтовых слабоподготовлнных аэродромов (колеса главных опор дополнены небольшими лыжами, воспринимающими часть нагрузки при движении самолета по мягкому грунту или снегу).

Силовая установка. Один ТРДФ АЛ-7Ф1 (9600 кгс). Диаметр двигателя с приводными агрегатами 1250 мм, длина (от носка кока компрессора до среза створок реактивного сопла) 6615 мм, сухая масса 2010 кг. Удельный расход топлива на крейсерском режиме 0,89 кг/кгс.ч, на режиме «полный форсаж» - 2,3 кг/кгс-ч.

На самолетах Су-7БКЛ и Су-7у возможно применение пороховых стартовых ускорителей СПРД-10 (2 х 3000 кгс).

Общесамолетные системы. Гидравлическая система с рабочим давлением 215 кг/см 2 обеспечивает выпуск и уборку шасси, закрылков, тормозных щитков, работу конуса воздухозаборника, противопомпажных створок, питание бустеров, управление стабилизатором элеронами и рулем направления. Источником питания гидросистемы является установленный на коробке приводов плунжерный насос НП26/1 или НП34-1Т. В дублирующую гидросистему параллельно основному насосу включен аварийный насос НП27 или НС-3 с электроприводом.
