В 1978-1979 гг. 17 самолетов OV-10A морской пехоты США были модернизированы в вариант OV-10D, оснащенный новым БРЭО (тепловизор, лазерный дальномер-целеуказатель) и 20-мм пушкой под фюзеляжем. В 1988- 1991 гг. в этот вариант, но с более мощными двигателями (1040 л. е.), было переоборудовано еще 42 самолета.

В 1994 году последние самолеты «Бронко» были сняты с вооружения ВВС США. Однако они еще сохранились на вооружении ВВС Германии, Венесуэллы, Индонезии и Таиланда.

Конструкция. Самолет выполнен по двухбалочной схеме с разнесенным вертикальным оперением и высокорасположенным крылом.

Фюзеляж - типа полумонокок с носовым обтекателем и другими несиловыми элементами, изготовленными из стеклопластика. Двигатели подвешены под крылом в гондолах, переходящих в балки, несущие хвостовое оперение.

Створчатый фонарь кабины обеспечивает обзор вперед-вниз 45° и вбок-вниз 86°. Экипаж размещается в катапультных креслах LW-3B, обеспечивающих покидание самолета в диапазоне скоростей от 0 до 370 км/ч. За кабиной находится грузовой отсек объемом 2 м 3 с дверью размером 760 х 990 мм в хвостовой части фюзеляжа. При снятии заднего сиденья объем грузоотсека увеличивается до 3,15 м 3 и позволяет перевозить шесть солдат, пять парашютистов-десантников, двух раненых на носилках с одним сопровождающим или груз массой 1450 кг.

Крыло снабжено двухщелевыми закрылками, состоящими из четырех одинаковых секций с гидравлическими приводами. На нижней поверхности крыла расположены воздушные тормоза.

Трехопорное шасси с носовым колесом рассчитано на применение с грунтовых аэродромов, обеспечивая посадку с вертикальной скоростью 6,1 м/с при посадочной массе 3850 кг. Оно способно преодолевать препятствия высотой 0,1 м. Система управления шасси - гидравлическая (имеется аварийное ручное управление). Носовая стойка с одним колесом убирается вперед в фюзеляж. Основные стойки, также несущие по одному колесу, убираются в хвостовые балки поворотом назад. Все колеса - на рычажной подвеске с дисковыми тормозами и двухступенчатыми масляно-воздушными амортизаторами. Носовая стойка оснащена пневматиком 177 х 203 мм, основные стойки - 215 х 254 мм. Допускается установка самолета на поплавковое шасси.

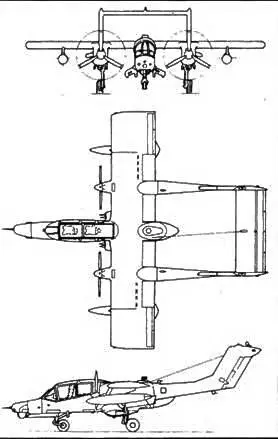

Схема легкого штурмовика OV-10 «БРОНКО»

Кабина имеет относительно мощное бронирование, защищающая экипаж спереди, снизу и сзади. Перегородка и задняя бро- негшита выполнены из закаленной стали толщиной 9,5 мм, обеспечивающей защиту от пуль винтовочного калибра. Броневой пол, изготовленный из листового алюминия толщиной 12,7 мм, предохраняет от пули калибром 7,62 мм при попадании под углом 45° на расстоянии 300 м. Вся бронезащита, включая бронестекло, весит 159 кг.

Силовая установка. Два ТВД Гаррет T76-G-10 (правый) и Т76- -G-12 (левый) мощностью по 715 л. с. (на OV-10D - 1040 л. е.). Буксировщик мишеней OV-10B(Z) оснащен также ТРД Дженерал Электрик J85-JE-4 (1 х 1340 кгс.), расположенным над фюзеляжем.

Топливная система состоит из пяти внутренних топливных баков, подкачивающих насосов, приводимых двигателями, эжекторных перекачивающих насосов в каждом топливном баке и соответствующих фильтров, клапанов, переключателей и трубопроводов. Мягкие крыльевые баки протектированы. Под фюзеляжем может подвешиваться ПТБ емкостью 570, 870 (от самолета F-106) или 1130 л.

Общесамолетные системы. Гидравлическая система с рабочим давлением 105 кгс/см 2 питается от гидронасоса с электрическим приводом. Она используется для управления работой закрылков, уборкой шасси и носовым колесом. Тормоза колес приводятся в действие отдельной гидросистемой.

Бортовыми источниками электроэнергии служат два стартера-генератора постоянного тока (200 А) с приводом от двигателей, а также аккумуляторная батарея (24 А), способная с одной зарядки обеспечить четыре запуска двигателя.

В кабинах летчика и наблюдателя установлены системы спасения Норт Америкен LW-3B, обеспечивающие возможность покидания самолета на стоянке. Спасение летчика обеспечивается путем его вытягивания из кабины посредством специального ракетного двигателя. При вытягивании ручки первым катапультируется наблюдатель.

Целевое оборудование. Приемник радионавигационной системы «Такан», система радиоопознавания AN/АРХ-64(Х). Самолеты OV-10D оборудованы подфюзеляжной турелью с тепловизором и лазерным дальномером-целеуказателем.

Вооружение. Четыре армейских пулемета М60С (7,62 мм, 4 х х 500 патронов) в боковых обтекателях. На семи узлах внешней подвески возможно размещение НАР, бомб калибром до 454 кг и контейнеров со стрелково-пушечным вооружением, а также двух УР класса «воздух-воздух» AIM-9 «Сайдуиндер».

Самолет OV-10D оснащен 20-мм пушкой на подфюзеляжной установке.

РАЗМЕРЫ:

размах крыла 12,19 м

длина самолета 12,12 м

высота самолета 4,62 м

площадь крыла, м 27,03

МАССЫ, кг (OV-10А):

пустого 3280

нормальная взлетная 4498

максимальная взлетная 6552

вооружения на внешних узлах

подвески 1630

максимальная полезная нагрузка 1800.

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ (OV-10А):

максимальная скорость, км/ч 449

(OV-10В -604 км/ч) максимальная скорость

пикирования, км/ч 800

максимальная скорость с одним

работающим двигателем, км/ч 178

минимальная скорость устойчивого

полета, км/ч 90

максимальная скороподъемность, м/с 11,8

практический потолок, м 8230

перегоночная дальность, км:

с ПТБ 2220

с ПТБ и топливным баком

в грузовом отсеке 4800

взлетная дистанция (высота препятствия 15м, боевая нагрузка 545 кг запас топлива на три часа), м 365

максимальная эксплуатационная перегрузка, д 8

при максимальной взлетной массе, д 6,3

Боевое применение. «Бронко» использовался в боевых действиях во Вьетнаме с 1969 года. В корпусе морской пехоты самолеты применялись, главным образом, в качестве невооруженных передовых авианаводчиков, а в авиации флота - в качестве легких штурмовиков, поддерживающих речные флотилии в дельте реки Меконг. В этом случае их вооружение состояло из НАР калибром 70 или 127 мм, а также контейнеров с 20-мм пушками и пулеметами. Несколько самолетов «Бронко» было сбито огнем с земли, а также истребителями МиГ-17 ВВС ДРВ (в районе демилитаризованной зоны). Однако известны случаи, когда «Бронко» удавалось избежать гибели при встрече с истребителями противника благодаря своей высокой маневрености. Так, в мае 1971 года над Лаосом пара северовьетнамских МиГ-21 выпустила по американскому OV-10A три ракеты Р-Зс, однако летчик «Бронко» сумел от них уклонится и, уйдя на малую высоту, благополучно вернулся на свой аэродром.
