Стоимость разработки самолета CAS-X оценивалась в 2-2,5 млрд долл. Стоимость всей программы (при серии 700-1000 штурмовиков) должна была составить 8,9 млрд долл. (при выборе ТРДД) или 8,7 млрд долл. (с ТВВД), а с учетом стоимости запчастей и материально-технического обеспечения - до 15 млрд долл. Таким образом, несмотря на малые размеры штурмовика, его относительную простоту и узкий круг решаемых задач программа CAS-X выглядела весьма накладной для налогоплательщиков и не встретила поддержки у руководства ВВС.

Параллельно с ВВС, исследования легкого штурмовика велись и армией США. В 1981 году там приступили к изучению легкого самолета, предназначенного для борьбы с малоразмерными наземными целями, а также вертолетами. К консультациям по программе был привлечен молодой конструктор спортивных самолетов Элберт (Берт) Рутан, впоследствии получивший мировую известность как создатель знаменитого «Вояждера», совершившего в 1984 году беспосадочный кругосветный перелет. Для проверки концепции LCBAA (Low Cost Battlefield Attack Aircraft - дешевый ударный самолет поля боя) был использован спортивный ультралегкий самолет Э. Рутана «Лонг-Изи». Испытания позволили армии определить ключевые требования к самолету

LCBAA:

- основное назначение - борьба с вертолетами, второстепенное назначение - оказание непосредственной поддержки наземных войск, дополнительные задачи - передовое воздушное наведение, разведка, РЭБ;

- аэродинамическая схема - «утка», обеспечивающая высокие маневренные характеристики на малой высоте;

- силовая установка - ТВД с четырехлопастным малошумным низкооборотным винтом;

- широкое использование в конструкции планера композиционных материалов;

- кабина самолета - одноместная, бронированная листами кевлара, имеющая наддув для защиты от ОМП, обеспечивающая хороший обзор и оснащенная катапультным креслом с возможностью аварийного покидания самолета на стоянке;

- дублированная топливная система и система управления;

- максимальная скорость 370 км/ч, крейсерская скорость 335 км/ч, перегоночная дальность 2800 км, продолжительность патрулирования - четыре часа;

- вооружение - встроенная пушка ХМ197 (20 мм) или М242 (25 мм), большой грузоотсек в фюзеляже и два подкрыльевых узла внешней подвески (каждый - на 136 кг);

- средства РЭБ - система оповещения о радиолокационном облучении AN/APR-39, система постановки активных помех AN/ALQ-162, контейнер с ИК- ложными целями Ml30.

В разобранном виде самолет LCBAA должен был перевозится в фюзеляже военно-транспортного самолета С-130 «Геркулес» (продолжительность сборки не должна была превышать один час).

Однако работы по программе не получили дальнейшего финансирования: вновь сказалась боязнь ВВС получить конкурента в лице армии. Но Берт Рутан продолжил работы над легким армейским самолетом по собствененой инициативе.

легкий штурмовик

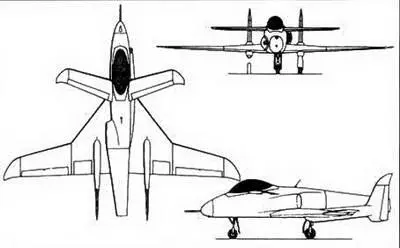

Схема легкого штурмовика «АРЕС»

В 1985 году на фирме Скейлдс Композите, возглавляемой Рутаном, началось техническое проектирование самолета «Модель 151», в дальнейшем получившего обозначение ARES (Agile Responsive Effective Support - маневренный самолет непосредственной поддержки с малым временем реакции), предназначенного для борьбы с наземными целями на поле боя, вертолетами и ДПЛА, а также патрулирования границ и участия в борьбе с наркобизнесом. В двухместном варианте самолет предназначался для передового авианаведения, а также для использования как УТС.

Рутан, верный своему принципу искать и использовать оригинальные аэродинамические компоновки, спроектировал самолет по схеме «у тка» с крылом двойной стреловидности по передней кромке и скругленными законцовками. ПГО имело обратный угол стреловидности. Особенностью конструкции была несимметричная компоновка фюзеляжа, позволяющая в максимальной степени устранить реакцию по рысканию при стрельбе из пушки, а также попадание пороховых газов в воздухозаборник двигателя. Планер был выполнен почти исключительно из композиционных материалов.

Первый полет самолета ARES состоялся 19 февраля 1990 года. Во втором полете, состоявшимся в тот же день, вышла из строя основная гидросистема. Однако аварийная система обеспечила выпуск шасси и самолет благополучно выполнил посадку. В первых двух испытательных полетах была достигнута скорость 400 км/ч, угол атаки 15° и перегрузка 2,5 g. В третьем полете, проведенном 26 февраля специально для представителей прессы, самолет летал с выпущенными шасси.

Несмотря на всемирно известное имя конструктора и хорошо «раскрученную» рекламу, ARES оказался, практически, незамеченным ВВС США, где имелись свои приоритеты. Это, вероятно, свело на нет усилия фирмы по продвижению нового штурмовика на международный рынок. Самолет остался в единственном экземпляре и к середине 1990-х годов работы по нему, очевидно, прекратились.

Конструкция. Самолет выполнен по схеме «утка» с крылом двойной стреловидности. ПГО имеет обратную стреловидность. Вертикальное оперение двухкилевое. Фюзеляж самолета смещен на 760 мм вправо относительно ДП планера.

В центральной части фюзеляжа расположен грузоотсек длиной 2,3 м, шириной 0,75 м и высотой 0,75 м, предназначенный для целевой нагрузки (в том числе для аппаратуры фоторазведки). Доступ в грузоотсек осуществляется через открывающийся люк с правой стороны фюзеляжа. Пространство отсека может быть использовано для оборудования кабины второго члена экипажа.

Планер самолета более чем на 50% по массе выполнен из углепластика. Поверхности управления и элементы конструкции вблизи пушки изготовлены из кевлара.

Система управления самолетом - полностью механическая обратимая. В корневой задней части крыла между балками и элеронами установлены большие тормозные щитки с гидроприводом.

Шасси - трехопорное, с носовым колесом. Все стойки - одноколесные. уборка шасси осуществляется за шесть секунд.

Силовая установка. Самолет оснащен одним ТРДД Пратт-Уит- ни JE15-D-5 (2 х 1340 кгс) с электронной системой регулирования подачи топлива. Двигатель устанолен под углом относительно оси фюзеляжа, его выходное устройство искривлено для выравнивая линия тяги.

Воздухозаборник расположен в верхней части по левому борту фюзеляжа, на большом удалении от дульного среза пушки, что препятствует засасыванию в двигатель пороховых газов.

Вооружение. Штурмовик оснащен встроенной пушкой Дженерал Электрик GAU-12U (25 мм, 220 снарядов), установленной с правой стороны фюзеляжа (принятая схема должна устранить реакцию самолета по рысканию или опасность помпажа двигателя при стрельбе). Кроме того, в состав вооружения могут входить две УР класса «воздух-воздух» AIM-9L «Сайдуиндер» или четыре малогабаритных УР AIM-92 «Стингер». Возможна подвеска бомб малого калибра и НАР.
