Оскар Паркс - Линкоры британской империи. Часть VII. Эпоха дредноутов

Линейный корабль, вооруженный большими орудиями, в основу которого был положен тип «Тайгер», он представлял собой воплощение мощи, скорости и никем не был превзойден вплоть до появления «Худа». И когда Уаттс поставил свою подпись на проекте этого корабля, – последнем из одиннадцати проектов, по которым были построены 37 линейных кораблей, за строительство которых он отвечал будучи Главным кораблестроителем британского флота, – в нем было мимолетное напоминание о «Кинге Эдварде VII», чертежи которого Уаттс подписывал 10 лет назад. После многих странных изменений силуэта «Куин Элизабет» имел явное сходство с первой серией кораблей, построенных под руководством Филипа Уаттса.

С пришествием этих быстроходных линкоров строительство линейных крейсеров приостановилось, и шестой корабль типа «Куин Элизабет», названный «Эджинкоорт», был включен в Программу 1914 г. вместо систершипа «Тайгера».

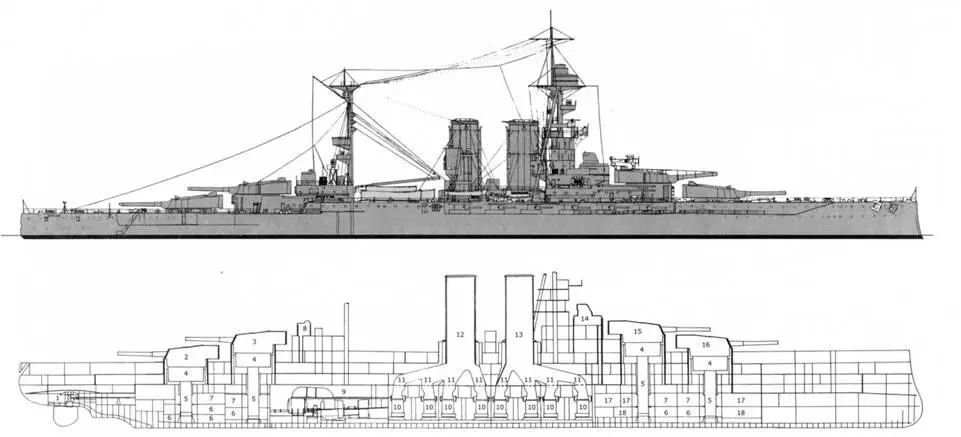

Линейный корабль «Бархэм»

Наружный вид и общее расположение по состоянию на 1918 год: 1 – румпельное отделение, 2 – башня «У» главного калибра, 3 – башня «X» главного калибра, 4 – подбашенное отделение, 5 – элеваторы подачи боезапаса, 6 – снарядный погреб главного калибра, 7 – зарядный погреб главного калибра, 8 – кормовая рубка и пост УТС, 9 – машинное отделение, 10 – котлы, 11 – дымоходы, 12 – вторая дымовая труба, 13 – первая дымовая труба, 14 – боевая рубка, 15 – башня «В» главного калибра, 16 – башня «А» главного калибра, 17 – зарядный погреб среднего калибра, 18 – снарядный погреб среднего калибра

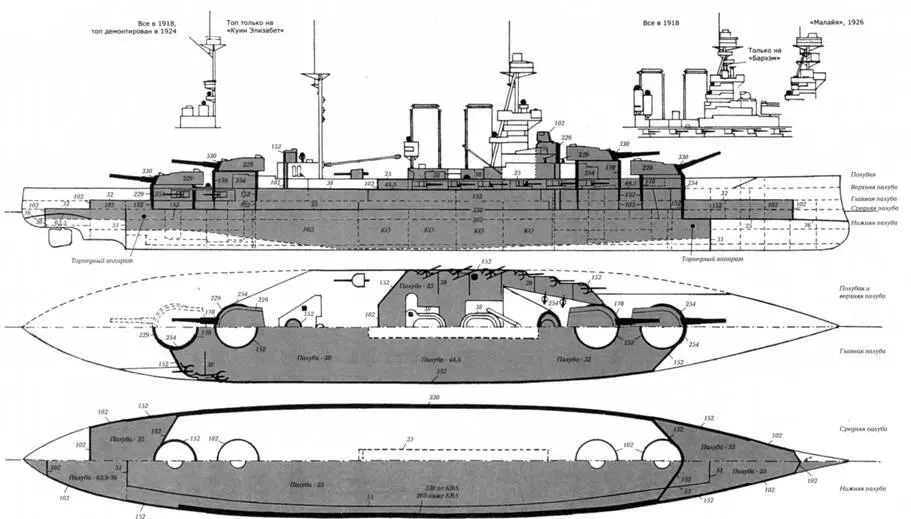

Линейный корабль «Куин Элизабет»

Схема бронирования

Первоначальное водоизмещение 27 500 т при осадке 8,76 м увеличилось до 29 150 т при осадке 9,18 м после постъютландской модернизации, в результате которой было существенно усилено бронирование. По сравнению с «Айрон Дюк», длина увеличилась на 6,1 м, а ширина на 0,15 м и осадка на 0,23 м, что привело к увеличению водоизмещения на 2 500 т. Так как башня «Q» в этом проекте не предусматривалась, полубак продлили до барбета башни «X», отсутствие брони за казематами позволило сэкономить вес и разместить катера позади дымовых труб, которые поднимались стрелой кранов, установленных у основания грот-мачты.

Новые 15-дм/42 орудия весили 97,3 т, стреляли 870,9-кг снарядами на расстояние 21 400 метров, используя полный заряд 194,1 кг кордита со скорострельностью два выстрела в минуту. С барбетами, диаметр которых был 10,36 м – на 0,61 м больше, чем в предыдущих типах кораблей, – общий вес орудий, установок, барбетов и башен был практически таким же, как на линкорах, вооруженных 13,5-дм орудиями, сгруппированными в пяти башнях главного калибра. Как и на «Айрон Дюк», толщина брони барбета резко менялась, самая толстая броня была в мидельном сегменте, где удар был более вероятен, и утоньшалась к диаметральной плоскости. Между палубами, где была защита бортового броневого пояса, толщина брони сокращалась до 102 мм, что на один дюйм больше, чем на «Айрон Дюк».

Башни были такими же, как на «Айрон Дюк», но больших размеров с 229-мм стенками и 381-мм лобовой броней. Они имели на крыше визирные козырьки, что ограничивало углы вертикального наведения.

Размещение батареи противоминных орудий было, безусловно, слабым местом в проекте. На «Айрон Дюк» требовалось, чтобы эти батареи занимали как можно меньшее пространство, которое Уаттс хорошо организовал. Но на «Куин Элизабет», с ее длинной палубой полубака, не было необходимости для скопления орудий в носовой части, и батареи могли очень хорошо разместиться дальше в корму от середины корабля. Однако «Айрон Дюк» использовался как образец, и, хотя орудия были сгруппированы ниже башни «В», они страдали тем же – в свежую погоду заливались водой. Полубак уходил дальше в корму, что позволяло трем носовым орудиям с каждого борта (около 57,9 м от носа) иметь угол наведения в нос корабля. В бесполезности кормовых 152-мм орудий на «Айрон Дюк» еще не успели убедиться к моменту вступления «Куин Элизабет» в строй, поэтому она вышла в море со всеми 16-ю орудиями этого калибра. Но на остальных кораблях этой серии позиции кормовых орудий обшили металлическими листами и заменили их одноствольными пушками с каждого борта в средней части корабля, защитив их броневыми щитами, – считалось, что они стоили целой батареи, стоящей на палубе внизу. Когда понадобилось место для противовоздушной защиты, эти орудия заменили 4-дюймовыми.

Бронирования барбетов

Слева – «Айрон Дюк», справа – «Куин Элизабет»

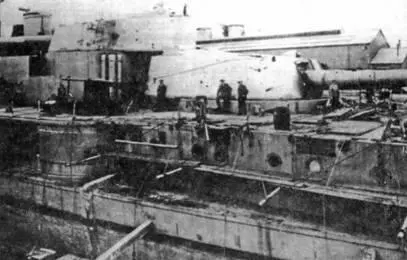

Кормовые башни главного калибра линкора «Уорспайт»

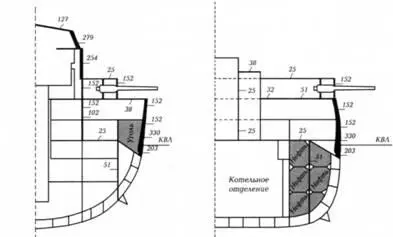

Поперечные сечения линкора «Куин Элизабет» Горизонтальное и вертикальное бронирование в районе башни «В» главного калибра (слева) и котельных отделений (справа)

Орудия 152-мм батареи были разделены 38-мм броневыми щитами, которые по высоте простирались от палубы до палубы, но уходили лишь на 4,57 м вглубь корпуса, таким образом орудийные казематы были открыты с тыльной стороны. Во время Ютландского сражения там уложили готовые кордитовые заряды. Пожар, вызванный взрывом этих зарядов, привел к тяжелым повреждениям на «Малайе». Вдобавок был установлен комингс внутри борта орудийных казематов, чтобы вода не поступала через орудийные порты.

Броня распределялась по тем же линиям, что на «Айрон Дюк», но в общем толщина ее немного уменьшалась.Толщина броневого пояса по ватерлинии увеличивалась с 305 до 330 мм, такой же броней, вместо 229-мм, защищалась средняя палуба, а вдоль главной палубы толщина брони уменьшалась с 203 до 152 мм. Все переборки имели 152-мм толщину, под барбетом башни «А» толщина переборки уменьшалась до 51 мм. Броня палубы местами утоньшалась до 6 мм, однако в общем была 95 мм в средней части корабля вместо 89 мм, как на «Айрон Дюк», а противоторпедные переборки – толщина которых увеличилась с переменных 25-38 мм до одинаковой на всем протяжении толщины 51 мм – проходили вдоль всего корпуса, от носового до кормового торпедных отделений.

Увеличение мощности до 75 000 л.с., обеспечивающих скорость 25 уз, было феноменальным для линейного корабля – на 150% больше, чем у кораблей типа «Айрон Дюк», имевших мощность 30 040 л.с., а скорость 21,6 уз. Четырехвальная установка состояла из реверсивных турбин – двух высокого давления, работавших на внешние валы, и двух низкого давления, работавших на внутренние валы. Турбины крейсерского хода приводились в движение зубчатым механизмом на внешние валы. На полной мощности валы вращались со скоростью 275 об/мин.
