В монографии собраны и систематизированы опубликованные в открытой печати работы специалистов, связанных с проектированием, постройкой и эксплуатацией отечественных лодок после завершения Второй мировой войны и вплоть до распада Советского Союза. В ней описаны все проекты, в том числе и нереализованные, рассказано об истории их создания, технических особенностях и всех модернизациях, а также о зарубежных аналогах. Кроме того, дана краткая оценка тактических свойств. Представлены схемы внешнего вида, продольные разрезы проектов и каждой их модификации. В монографии также содержатся сведения обо всех построенных в этот период отечественных лодках. Приведены данные об их названиях, заводских номерах, датах постройки, вывода из боевого состава и исключения из списков флота, а также о важнейших этапах эксплуатации. Описаны наиболее характерные аварии и катастрофы.
Подводные лодки советского флота 1945-1991 гг. Монография, том I. - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
– длина наибольшая 107,4
– ширина наибольшая 7,9
– ширина по стабилизаторам 10,8
– осадка средняя 5,65
Архитектурно-конструктивный тип двухкорпусный
Глубина погружения, м:
– рабочая 320
– предельная 400
Автономность по запасам провизии, сут. 50-60
Экипаж, чел 104
Энергетическая установка: Главная:
– тип АЭУ
ППУ:
– количество х тип (индекс) ЯР 2 х ВВР (ВМ-А)
– суммарная номинальная тепловая мощность ЯР, мВт. 140
ПТУ:
– количество х мощность (индекс) ГТЗА, л.с 2 х 17 500 (ГТЗА-601)
– число оборотов гребного винта, об/мин , 500
– количество х тип движителей 2 хВФШ
ЭЭС:
– количество х мощность (тип и индекс)
основных источников, кВт. 2 х 1400 (НТГ, ГПМ-21)
– количество х мощность (тип и индекс)
резервных источников, кВт. 2 х 460 (ДГ, ДГ-460)
– тип аварийного источника свинцово-кислотная АБ
– количество групп х элементов в каждой группе АБ 2 х 112
Вспомогательная:
– количество х мощность (тип и индекс) РСД, кВт 2 х 390
(ГЭД на линии вала, ПГ-116)
Скорость хода, уз:
– наибольшая подводная под ГТЗА 23,3[ 10*] или 27-28[ 11*]
– наибольшая подводная под ГЭД 8,8
– наибольшая надводная под ГТЗА 15,2
Вооружение: Торпедное:
– количество х калибр ТА, мм 8 (Н) х 533
– боезапас 20 торпед (из них 8 в ТА)
– ПУТС «Торий»
Радиотехническое:
– НК «Плутон» или «Сигма-627»[ 12*]
– РЛС общего обнаружения и торпедной стрельбы Призма»
– станция РТР. «Накат»
– станция опознавания ром-КМ»
– радиопеленгатор АРП-53
– ГАС «Арктика»
– ШПС «Марс-16КП»
– станция обнаружения гидроакустических сигналов «Свет»
– станция ЗПС «Свияга» (МГ-15)
– станция миноискания «Луч»
– эхолот. «Айсберг»
– эхоледомер. «Лед»
– перископ зенитный ПЗН-9
10* При номинальной мощности АЭУ 60%.
11* При номинальной мощности АЭУ 80%.
12* Был установлен в процессе проведения среднего ремонта.
АПЛ пр. 627(шифр «Кит») была разработана ЦКБ-143 (в настоящее время СПМБМ «Малахит») под руководством В.Н. Перегудова. Она имела двухкорпусную архитектуру. Прочный корпус, выполненный из стали АК-25, на большей части длины имел форму цилиндра (диаметром 6,7 м), а в оконечностях – форму усеченных конусов. Причем, верхняя кромка кормового конуса шла параллельно основной плоскости, а носового – имела к ней меньший, чем нижняя кромка, наклон. Боевая рубка отсутствовала – все посты управления кораблем и оружием перенесли в центральный пост, расположенный на верхней палубе третьего отсека. Прочный корпус делился поперечными переборками на девять отсеков, из которых носовой (торпедный), третий (центрального поста), восьмой (жилой) и девятый (кормовой) отсеки были спроектированы как отсеки-убежища. Все они (за исключением кормового отсека) оборудовались выходами (в третьем отсеке через прочную рубку), оснащенными верхними и нижними люками, тубусами, системами заполнения и осушения, обеспечивавшими выход личного состава из аварийной лодки методом свободного всплытия. Отсеки- убежища отделялись от смежных отсеков прочными сферическими переборками. Носовая концевая переборка прочного корпуса была сферической, а кормовая – плоской. Сферические переборки имели штампо-сварную конструкцию. Реакторный отсек (пятый) изолировался плоскими переборками с экранами свинцовой биологической защиты. Помимо них, плоскими были переборки между шестым (турбинным) и седьмым (электромеханическим), а также между восьмым и девятым отсеками.
Легкий корпус, изготовленный из стали АК-17 (новейшей для своего времени, использовавшейся для постройки надводных кораблей), был принят удлиненным (с отношением длины к ширине – 13,3) цилиндрической формы на большей части длины с оконечностями, выполненными в форме эллипсоидных тел вращения с большей осью, стоящей вертикально. В районе расположения гребных винтов имелись горизонтальные и вертикальный стабилизаторы, обеспечивавшие устойчивое движение на заданных глубинах и направлениях. Вертикальный руль и кормовые горизонтальные рули разместили за гребными винтами, что повышало их эффективность. В целом форма кормовой оконечности корабля во многом повторяла обводы немецких «электрических» ДЭПЛ XXI серии. Ограждение выдвижных устройств и прочной рубки имело лимузинную форму. Весь легкий корпус и ограждение были облицованы резиновым покрытием, а носовые и кормовые горизонтальные рули – монолитной резиной.
В межбортном пространстве располагались 13 безкингстонных ЦГБ, сведенных в три группы (среднюю и две концевых). Для обеспечения надежной работы системы погружения (всплытия) в двух цистернах средней группы и по одной цистерне в каждой из концевых групп были предусмотрены двухзапорные клапаны вентиляции. Продувание ЦГБ производилось воздухом высокого давления (200 кг/см 2 ), а ЦГБ концевых групп, кроме того, – отработанными газами дизель-генераторов.

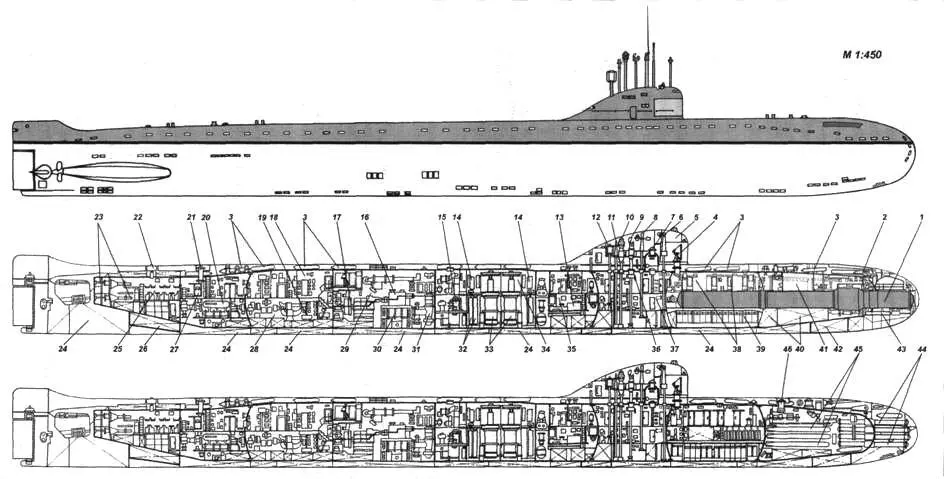

Внешний вид, продольный разрез первоначального (посередине) и окончательного варианта технического (внизу) пр. 627 АПЛ:
1 – 1550-мм ТА для стратегической торпеды Т-15; 2 – носовой горизонтальный руль; 3 – баллоны системы ВВД; 4 – основная антенна ГАС «Арктика»; 5 – ходовой мостик; 6 – перископ ПР-12; 7 – прочная рубка; 8 – перископ ПЗН-9; 9 – ПМУ АП РЛС «Призма»; 10- ПМУ АП станции «Накат»; 11 – ПМУ ВАН-С; 12- ПМУ АП радиопеленгатора; 13 – дизель-генераторы; 14 – компенсаторы объема; 15 – главный циркуляционный насос; 16 – главная паровая турбина; 17 – главная зубчатая передача; 18 – пост управления главной энергетической установкой; 19 – навесной турбогенератор; 20 – компрессоры системы ВВД; 21 – кормовой входной люк; 22 – аварийный буй; 23 – привода кормовых горизонтальных рулей; 24 – ЦГБ; 25 – девятый (кормовой жилой) отсек; 26 – кормовая дифферентная цистерна; 27 – восьмой (жилой и вспомогательных механизмов) отсек; 28 – седьмой (электромеханический) отсек; 29 – шестой (турбинный) отсек; 30 – конденсатор; 31 – маневровое устройство; 32 – парогенераторы; 33 – реакторы; 34 – пятый (реакторный) отсек; 35 – четвертый (вспомогательных механизмов) отсек; 36 – центральный пост; 37 – третий (центрального поста) отсек; 38 – второй (носовой жилой и аккумуляторный) отсек; 39 – группы АБ; 40 – торпедозамещающие цистерны; 41 – первый (торпедный) отсек; 42 – носовая дифферентная цистерна; 43 – привода крышки 1550-мм ТА и ее обтекателя; 44 – 533-мм ТА; 45 – запасные торпеды; 46 – носовой входной люк.
АЭУ включала в себя два реактора типа ВМ-А с двумя прямоточными ПГ и два ГТЗА. Реакторы были установлены в пятом отсеке последовательно друг за другом в диаметральной плоскости корабля, а ПГ – побортно от них: на левом борту – ПГ носового реактора, а на правом борту – ПГ кормового реактора. Оба ГТЗА были установлены в шестом отсеке. Каждый из них состоял из однокорпусной турбины, двухступенчатой (с разделением мощности) редукторной передачи и главного конденсатора. Турбина монтировалась на жестком фундаменте, а редукторная передача- на резиновых амортизаторах. В месте соединения вала турбины с редуктором имелась зубчатая муфта, компенсировавшая возможные изломы осей валов.
