Гидравлическая система состоит из трех независимых гидросистем с рабочим давлением 20,6 МПа (210 кгс/см 2 ) и используется для привода аэродинамических органов управления и механизации крыла (с помощью двухкамерных усилителей), механизма изменения стреловидности крыла, уборки и выпуска шасси, открытия фонаря кабины и т. д. Каждая гидросистема имеет по два насоса, которые установлены по одному на правом и левом двигателях. Пневматическая система с зарядным давлением 19,6 МПа (200 кгс/см 2 ) применяется для торможения колес, аварийного выпуска шасси и наддува гидробака. Система электроснабжения включает два генератора переменного тока и два генератора постоянного тока, а также две аккумуляторные батареи.

ЦЕЛЕВОЕ ОБОРУДОВАНИЕ. Комплекс оборудования Су-24 обеспечивает прицельное поражение наземных и надводных целей в простых и сложных метеоусловиях, днем и ночью, в том числе с малых высот при ручном и автоматическом управлении самолетом.

На Су-24 установлена прицельно-навигационная система «Пума», в состав которой входят следующие 13 подсистем: импуль- сно-доплеровский радиолокатор переднего обзора (РПО) «Орион-А» с дальностью действия около 150 км, радиолокатор предупреждения о столкновении (РПС) при следовании рельефу местности «Рельеф», радиолокационная командная линия (РКЛ) «Дельта-ВМТ-6» для применения управляемых ракет, пассивный радиолокационный пеленгатор (ПРС) «Филин-Н», электроннооптический визир (ЭОВ) «Чайка-I», теплопеленгатор ТП-23Е, телевизионный пеленгатор ракет (ТПР) «Таран-Р», гироинерциальная система МИС-П, доплеровский измеритель скорости и угла сноса ДИСС-7, радиовысотомер малых высот РВ-ЗМ, радиовысотомер больших высот PB18A-I, бортовая цифровая вычислительная система (БЦВС) и прицельнопилотажный визир (ППВ). Антенны обоих радиолокаторов размещены в носовом обтекателе, датчик «Чайки» – в обтекателе под фюзеляжем впереди воздухозаборников. Приемники системы радиотехнической разведки «Филин-Н», предназначенной для анализа и определения координат источников электромагнитного излучения (наземных РЛС), установлены на штанге ПВД и сзади «Чайки». Приемник каждого самолета настроен на определенные частоты излучения, поэтому антенны «Филина» на штанге ПВД («гуси») имеют разную конфигурацию на различных самолетах. Теплопеленгатор расположен сверху носовой части фюзеляжа перед кабиной экипажа.

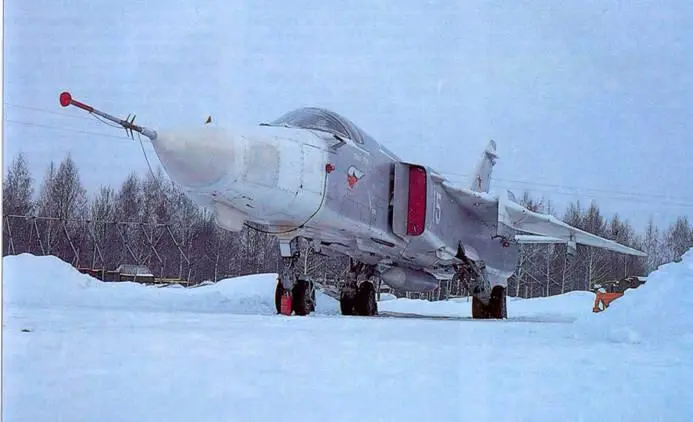

Самолет Су-24МР

На Су-24М используется усовершенствованная прицельно-навигационная система ПНС-24 «Тигр», объединяющая 13 подсистем. В составе «Тигра» сохранены поисковая РЛС «Орион-А» и РЛС следования рельефу местности «Рельеф», инерциальная навигационная система МиСИ, индикатор ППВ. Но вместо «Чайки» установлена лазерно-телевизионная прицельная система (ЛТПС) «Кайра-24» с лазерным дальномером- целеуказателем и ТВ-обзорным блоком. На подфюзеляжном пилоне может также подвешиваться контейнерная система ЛО-8О/ЛО-81 «Фантасмагория », использующаяся вместо «Филина» для обнаружения источников электромагнитного излучения.

Пилотажно-навигационное оборудование обеспечивает выход в район цели в режиме автономной навигации по запрограммированному маршруту, а после выполнения задания – автоматическое возвращение на свой аэродром и заход на посадку в сложных метеоусловиях до высоты 40-50 м. На Су-24М, помимо уже отмеченных компонентов, оно включает БЦВМ ЦВУ-10-058К (ЦВМ-24 на Су-24МК) и систему автоматического управления полетом САУ-6М1. Используются радиотехническая система ближней навигации и посадки «Клистрон» («Ромб-1К» на Су-24), самолетный ответчик СО-69 (СО-63 на Су-24) и работающая вместе с ними антенная система «Пион». Прицельно-навигационный комплекс вместе с системой управления оружием СУО-1-6М и самим оружием образует систему вооружения бомбардировщика.

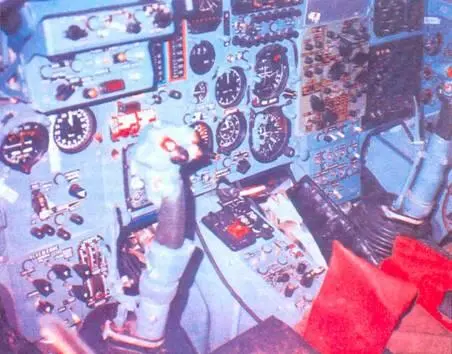

Кабина самолета Су-24МР

Бортовой комплекс обороны (БКО) «Карпаты» самолета Су-24М, обеспечивающий защиту самолета от средств ПВО, включает станцию предупреждения о радиолокационном облучении СПО-15С «Береза» (антенны станции расположены по бокам воздухозаборников двигателей и на вертикальном оперении), теплопеленгатор JIO-82 «Мак» для обнаружения пусков ракет противника (датчик расположен сверху фюзеляжа за кабиной), станцию активных помех СПС- 161 (в основании киля), устройство выброса дипольных отражателей и ложных тепловых целей АПП50 (в хвосте фюзеляжа между двигателями) и блок управления. АПП-50 устанавливались вначале в обтекателях сверху фюзеляжа по бокам киля, но затем, из-за возникновения тряски на больших скоростях полета, были утоплены в фюзеляж. По этой же причине и антенна «Березы», располагавшаяся вначале на контейнере тормозного парашюта, была перенесена на вертикальное оперение.

В состав связной системы входят КВ и УКВ радиостанции Р-832 или Р-862, Р-847 или Р-864, самолетное переговорное устройство СПУ-9. Установлена магнитная система регистрации полетных данных «Тестер-УЗ».

Фронтовой самолет-разведчик Су-24МР может выполнять всепогодную комплексную воздушную разведку днем и ночью в широком диапазоне высот и скоростей на глубину до 400 км за линией боевого соприкосновения при противодействии средств ПВО противника. Это первый отечественный самолет-разведчик, оснащенный бортовым комплексом разведки БКР-1. В носовой части Су-24МР установлена РЛС бокового обзора «Штык» и (в нижней части) панорамный аэрофотоаппарат АП-402 М, в нижней части фюзеляжа сразу за кабиной – перспективный АФА А-100, в нижней центральной части фюзеляжа – ИК система. На центральном подфюзеляжном узле подвешивается контейнер с лазерной аппаратурой «Шпиль-2М», на правом внешнем подкрыльном узле – контейнер с аппаратурой радиационной разведки «Эфир-1М».

РЛС с синтезированной аппаратурой «Штык» обеспечивает просмотр зоны шириной 24 км с каждой стороны от линии курса при ширине непросматриваемого участка (непосредственно под самолетом) 8 км, высота полета при радиолокационной разведке 100- 3000 м, разрешение 57,5 м. Телевизионная разведка производится с высот 200-1000 м, обеспечивает ширину полосы захвата, равную девяти высотам полета, и разрешение на местности 0,56 м. Лазерная разведка производится с высот 150-500 м, обеспечивает ширину полосы захвата, равную четырем высотам полета, и разрешение на местности 0,3 м. Тепловая (ИК) разведка производится с высот 200-1000 м, обеспечивает

ширину полосы захвата, в 3,4 раза превышающую высоту полета, и угловое разрешение от 0,3 до 9 минут. Панорамная фоторазведка производится с высот 150-2000 м, обеспечивает ширину полосы захвата, в 10 раз превышающую высоту полета, и разрешение на местности 0,2-0,3 м. Перспективная фоторазведка производится с высот 50-2000 м, обеспечивает ширину полосы захвата, в 6 раз превышающую высоту полета, и разрешение на местности 0,3-0,4 м.
