За кабиной экипажа находятся два отсека, в одном из которых (с правого борта) размещается спасательная лодка JIAC-3, а в другом – контейнер с НАЗ.

В центральной части фюзеляжа находится бомбовый отсек, по размерам близкий бомбовому отсеку самолета Ту-16. В хвосте самолета, по бокам киля, размещаются двигательные гондолы с нерегулируемыми воздухозаборниками круглого сечения. При взлете их обечайки выдвигаются вперед, образуя щель для доступа дополнительного объема воздуха. Фюзеляж завершается пушечной установкой с дистанционным управлением.

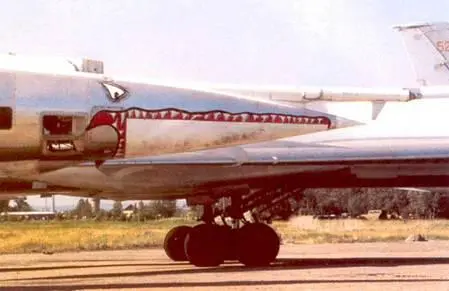

Носовая часть самолета Ту-22

Шасси трехопорное, основные стойки с четырехколесными тележками (убираются в гондолы на крыле), носовая – двухколесная (убирается в фюзеляж поворотом назад). Переднее колесо – управляемое (не перекосом тяг, как на Ту-16, а посредством гидроцилин- дров).

Большая часть поверхности планера Ту-22 – серебристая (анодированный металл), некоторые участки обшивки самолета для защиты от теплового излучения при ядерном взрыве покрываются белой краской (самолеты, состоящие на вооружении Ливии и Ирака, имеют камуфляжную окраску, принятую в ВВС этих стран).

СИЛОВАЯ УСТАНОВКА.

На самолете установлены два ТРДФ ВД-7М (2 х 156,9 кН/2 х 16 000 кгс, опытные самолеты) или РД-7М-2 (2 х 161,8 кН/2 х 16 500 кгс). Для взлета перегруженного самолета могут применяться стартовые ускорители, крепящиеся к центроплану по бокам бомбового отсека.

ОБОРУДОВАНИЕ. Самолеты первых серий не имели топливо- приемника системы дозаправки топливом в воздухе, в дальнейшем бомбардировщики были оснащены системой «шланг-конус», ставшей стандартной для ВВС.

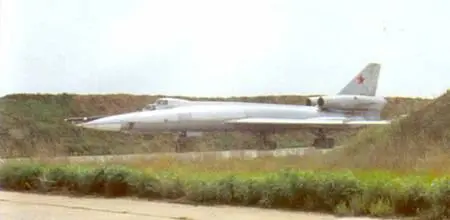

Самолет Ту-22 в капонире (Прим OCR Ту-22У)

В состав бортового оборудования входит обзорно-прицельная РЛС «Рубин-1» или (на Ту-22К) более мощная станция «ПН», обеспечивающая обнаружение крупных морских целей на большом удалении; оптический бомбардировочный прицел ПСБ-11, РЛС управления огнем оборонительного вооружения ПРС-3, телевизионный прицел оборонительного вооружения ТП-1А, радиовысотомер РВ-25, допплеровский измеритель скорости и угла сноса ДИСС-1, радиокомпас АРК-11.

Для защиты членов экипажа от светового излучения при ядерном взрыве все остекление самолета снабжено автоматическими светозащитными шторками.

На части самолетов в гондолах шасси устанавливаются разбрасыватели дипольных отражателей.

ВООРУЖЕНИЕ самолетов Ту-22Б и Ту-22Р размещено в бомбовом отсеке, имеющем систему обогрева. Максимальная бомбовая нагрузка может достигать 12 000 кг и включает бомбы калибром от 250 до 9000 кг (в частности, 24 ФАБ-500 или одну ФАБ-9000), а также один или несколько спецбоеприпасов. Свободнопа- дающие бомбы размещены на шести кассетных держателях КД-3-22Р, допускающих подвеску бомб калибром до 500 кг, или на четырех КД-3-22Р и двух КД-4-22 (допускают подвеску бомб калибром 500- 1000 кг). Бомбы поднимаются в отсек самолета при помощи съемной лебедки Л-47. Диапазон допустимых скоростей самолета при бомбометании составляет 300-1300 км/ч. Сброс осуществляется одиночно и сериями.

Ту-22К оснащен УР типа Х-22 (диапазон дальностей пуска 140- 400 км, М=3,5, масса ракеты 5700 кг, масса БЧ – 900 кг), имеющей радиокомандное наведение по курсу и дальности и способной поражать малоразмерные наземные и морские цели с высокой точностью, или радиолокационную систему самонаведения (предназначена для поражения морских или стационарных наземных радиолокационно-контрастных целей). Диапазон скоростей самолета-носителя при пуске УР составляет 900-1700 км/ч, диапазон высот пуска 1000-13 000 м.

Оборонительное вооружение – пушка Р-23 (23 мм) в кормовой установке с дистанционным управлением (по радиолокационному и телевизионному каналу).

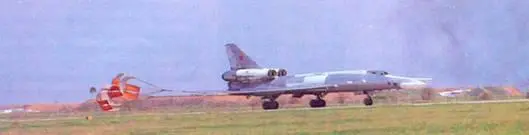

Ту-22 выруливает на старт

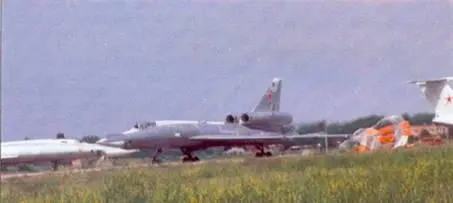

Ту-22 выруливает на старт (Прим OCR оба фото – все-же посадка)

ХАРАКТЕРИСТИКИ ТУ-22К РАЗМЕРЫ. Размах крыла 23,6 м; длина самолета 41,6 м (42,6 м со штангой дозаправки); высота самолета 10,0 м; площадь крыла 162,3 м 2 ; угол стреловидности по 1/4 хорд 55°.

МАССЫ, кг: максимальная взлетная 84 000-92 000 (в зависимости от модификации), максимальная взлетная с четырьмя пороховыми ускорителями 94 000 (Ту-22К), нормальная взлетная 85 000, нормальная посадочная 60 000, топлива 42 500.

ЛЕТНЫЕ ДАННЫЕ. Максимальная скорость на высоте 1510 км/ч (с ТРДФ ВД-7М) или 1610 км/ч; практический потолок с боевой нагрузкой на сверхзвуковой скорости 14 700-13 300 м (в зависимости от модификации); практическая дальность полета 4900 км; перегоночная дальность полета 5650 км; дальность полета с одной дозаправкой в воздухе 7150 км; практический радиус действия (в зависимости от профиля полета и боевой нагрузки) 1300-2200 км; длина разбега 2250 м; длина пробега 2170 м (с тормозным парашютом 1650 м); посадочная скорость 310 км/ч.

БОЕВОЕ ПРИМЕНЕНИЕ. Ту- 22 в составе советских ВВС ограничивается Афганистаном, где бомбардировщики и разведчики Ту-22, базировавшиеся на советской территории, использовались для нанесения бомбовых ударов по скоплениям мятежников, а также для ведения фоторазведки. Самолеты действовали с больших высот, вне зоны досягаемости ПЗРК «Стингер» и «Стрела», имевшихся у противника. Несколько бомбардировщиков Ту-22 в 1970-х гг. были поставлены ВВС Ирака. Самолеты использовались в ирано-иракской войне, совершая глубокие рейды над иранской территорией и водами Персидского залива и нанося мощные бомбовые удары по промышленным и военным объектам Ирана (в частности, по Тегерану). Высокая скорость Ту-22, способных лететь на «сверхзвуке» с полной бомбовой нагрузкой, делала их малоуязвимыми для средств ПВО, имевшихся у Ирана. В ходе боев один из Ту-22 во время налета на Тегеран получил попадание иранской ракеты, однако сумел благополучно вернуться на аэродром базирования. Имели место и столкновения Ту-22 с иранскими «Фантомами», также завершившиеся без потерь для Ирака.

В боевых действиях в районе Персидского залива в 1991 г. иракские Ту-22 не применялись, однако Саддам Хусейн, по всей видимости, сумел укрыть их от ударов авиации союзников.

Еще одним покупателем Ту-22 явилась Ливия. В 1983 г., во время конфликта с Чадом, поддерживаемым Францией, направившей в эту страну свой экспедиционный корпус, самолеты Ту-22 в ответ на действия французских «Ягуаров», подвергших бомбардировке аэродром Уагадугу, контролируемый проливийскими повстанцами, нанесли удары по аэродрому в столице Чада Нджамене. Во время первого налета бомбардировщики Ту-22 успешно и с большой точностью отбомбились по целям с горизонтального полета. Французские средства ПВО не успели отреагировать на появление бомбардировщиков, шедших на сверхзвуковой скорости. Второй удар по аэродрому 7 сентября 1983 г. был для ливийцев менее удачным: один Ту-22 был сбит ракетой француского ЗРК «Роланд».
