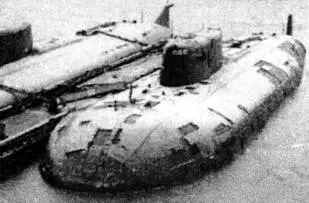

Александр ПАВЛОВ - УДАРНАЯ СИЛА ФЛОТА (подводные лодки типа «Курск»)

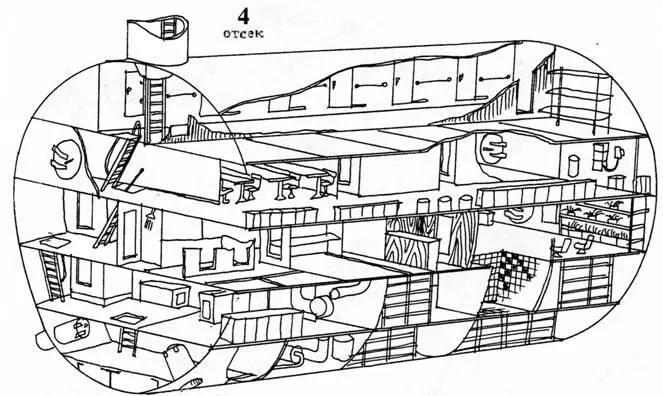

На второй палубе четвертого отсека справа от входного люка располагаются трапы наверх и вниз, затем идет большая и комфортная кают- компания офицеров с буфетной и мойкой, за ней по коридору два блока офицерских кают, у кормовой переборки пост вахтенного отсека и станция ЛОХ. Основу химической системы объемного пожаротушения в затесненных отсеках составляет фреон-114В- 2 (или хладон). Хладоны при тушении приостанавливают горение, снижая активность кислорода, а то и вовсе связывая его. Хладоны в чистом виде инертны, не проводят электричество, обладают повышенной способностью к тушению, но токсичны, особенно после сгорания. Жидкость находится в резервуаре, в случае пожара и принятия решения на применение ЛОХ из центрального поста подается сжатым воздухом по трубопроводам через сопла- распылители. В случае своевременной подачи тушение пожара гарантировано. Вторая система, ВПЛ, тушит открытый огонь воздушно- пенной смесью, но ею нельзя ликвидировать возгорание регенерации или двух- компонентного торпедного топлива. Всего на лодке 10 станций ЛОХ и 2 ВПЛ.

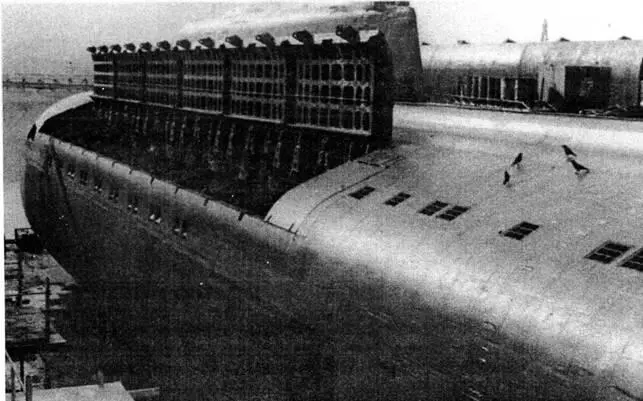

Вдоль стен прочного корпуса- приборы и установки для поддержания микроклимата в ракетных шахтах, где хранятся ракеты «Гранит».

Третья палуба 4 отсека состоит из двух отделений: носовое занимают офицерские каюты с небольшой душевой личного состава, столовая мичманов и матросов, а также помещение телецентра с видеомагнитофоном, аудиоцентром и пультом трансляции на каюты. Через легкий тамбур имеется проход в кормовое отделение отсека- зону отдыха. Такие зоны имеются лишь на двух проектах- 941 и 949 (на других лодках в усеченном варианте), именно благодаря им стало возможным более чем 80- суточное подводное плавание. Во-первых, здесь имеется спортзал с тренажерами, шведской стенкой, велоэргометром, фотарием, напротив спортзала- парилка, душ и бассейн (обычно для него морская вода берется с глубины не менее 250 метров), довольно вместительный, который «выпирает» на нижнюю палубу. Во-вторых, имеется большой экран с заменяемыми слайдами, где изображена природа и различные сюжеты со звуковым оформлением, на специальных полках- растения, которые возделываются на гидропонике, клетки с канарейками и аквариумы, игровой автомат, телевизор, может имитироваться дуновение ветерка.

На четвертой палубе не так весело, но тоже всякого хватает: через трюм сквозь прочный корпус проходят устройства для выброса мусора за борт (ДУК), рядом камбуз, около него двухуровневая охлаждаемая провизионная цистерна, а остальное свободное пространство заставлено аппаратами поглощения углекислого газа УРМ, которые можно встретить, хотя и не в таких количествах, в других отсеках (всего таких патронов на лодке 200-210 штук, при определенных условиях они горят и взрываются). Системы регенерации и очистки воздуха также дублированы («Сорбент», «Джут», «Кизил» и другие), приборов газового контроля с системами сигнализации семь наименований, так что взрыв кислорода или водорода практически исключен. В трюме- различные системы, помпы, магистрали, трубопроводы. По боевой тревоге в отсеке находится 8 человек. Общий объем отсека- 1487 м 3 .

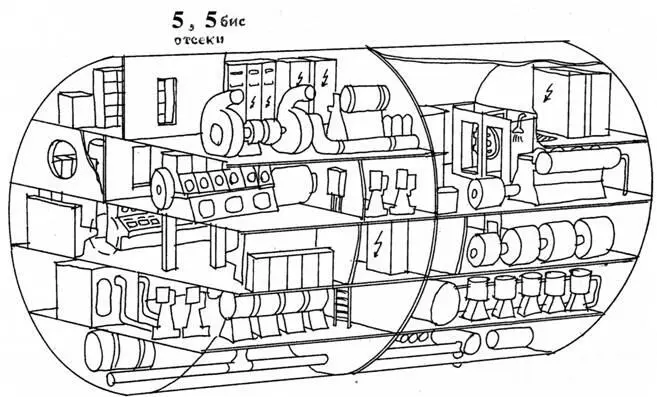

ПЯТЫЙ ОТСЕК:вспомогательных механизмов. На первой палубе расположен компрессор системы высокого давления АЭКС-7,5 и вентиляторы носового кольца, а также выхлопная магистраль (газоотвод) дизель- генератора. На второй палубе, в выгородке- дизель- генератор АСДГ-800/1 на 800 кВт и распределительные щиты. Общий запас дизельного топлива- 43 тонны, дизельного масла- 4,5 тонны. Здесь же по правому борту располагается проход и межотсечные люки. На третьей палубе установлен щит берегового питания (переменного 380 В, 50 Гц, 1500 кВт, 220 В, 400 Гц, 50 кВт и постоянного 175-320 В). В специальном помещении, с отдельным выходом в 4 отсек, располагается пост управления ГЭУ, с пультами электроэнергетических систем «Онега» и ГЭУ «Ураган». На четвертой палубе и в трюме находится, помимо насосов осушения и компрессоров, электролизная установка К-4 для получения кислорода. На лодках первого поколения такой установки еще не было, применялись регенеративные патроны, которые при соединении с грязью и особенно с машинным маслом загорались и служили источниками большинства пожаров.

Электролизная установка расщепляет воду на кислород и водород. Второй удаляется за борт специальным компрессором, а первый в объеме около 250 литров в час подается в отсеки. Процентное содержание в воздухе внутри лодки должно быть 19-21%, причем до пожара на «Комсомольце» допускалось 23%, то есть на 2% выше, чем в земной атмосфере. На нижних пределах экипаж будет себя плохо чувствовать, если содержание выше- повышается опасность пожара. В случае, если кислород и водород ка- ким-то образом соединятся в воздухе, образуется взрывчатая гремучая смесь. Такие взрывы бывали, хотя катастрофических разрушений они не вызывают. По боевому расписанию в отсеке находится 11 человек. Общий объем отсека- 616 м 3 .

ПЯТЫЙ-БИС ОТСЕК:также вспомогательных механизмов, много оборудования в них дублируется. На верхней палубе- распредщиты, резервный пост связи (без собственных антенн), на второй- электролизная установка К-4, дизель- генератор АСДГ-800/2 в выгородке, компрессоры, щит ДГ, выпрямитель сети электросварки постоянного тока, станция JIOX, УРМ, в кормовой части тамбур- шлюз с душевой. Такие тамбур- шлюзы устроены для выхода через них из отсека с возникшей радиоактивностью. Здесь в этом случае организуется дезактивация личного состава, причем вода подается со всех сторон.

На третьей палубе- обратимый преобразователь и небольшая курительная комната. На четвертой- насосы общесудовой системы гидравлики с коммуникациями и трубопроводами, а также цистерны. По боевой тревоге в отсеке находится 4 человека. Общий объем отсека- 628 м 3 .

ШЕСТОЙ ОТСЕК:реакторный. Имеет два коридора- правого и левого борта, в них стоят стойки системы СУЗ, отсечные вентиляторы и кондиционеры. Правый коридор имеет с носа и кормы межотсечные люки, а также окна для осмотра аппаратных выгородок. Из обоих коридоров по трапам можно спуститься в насосные, которые занимают объем вдоль всего коридора, между ними расположены аппаратные выгородки, над которыми, в свою очередь, компрессорные. Коридоры правого и левого борта сообщаются переходным коридором, проходящим поперек отсека, под возвышенным настилом которого находятся вентиляторы среднего кольца вентиляции. С их помощью можно очищать загрязненный воздух в реакторном отсеке.
