Журнал «В защиту мира» писал о фототранзисторах: «Как и всегда, это замечательное открытие можно использовать как в созидательных, так и в разрушительных целях. Ракета, снабженная фототранзисторами, полетит {85} к городу, притягиваемая теплом, которое он излучает и которое невозможно замаскировать.

Ракета будет преследовать корабли, самолеты, все живое.

Американский генерал Арнольд рассказывал о том, что он чувствовал, когда его оставили в комнате наедине с одной из таких ракет — так называемой ракетой с «ищущей головкой». Ракета поворачивалась за ним на своем цоколе: ее привлекали инфракрасные лучи, создаваемые теплотой его тела. «Будем надеяться, — писал генерал Арнольд, — что эти чудовища никогда не выйдут из своих клеток».

Нельзя не согласиться с этими словами. Добавим только: еще лучше было бы не порождать смертоносных чудовищ, пользуясь великими победами человеческого знания.

Из самого принципа действия фотодиода и фототранзистора нетрудно понять, что подобные приборы работают быстро, мгновенно реагируют на перемены освещенности. Не говоря уже о воспроизведении звука в кино, это открывает множество других заманчивых возможностей их применения.

Уже давно самым простым и удобным в полевых условиях средством связи на недалекие расстояния {86} считался световой телеграф. Абоненты переговаривались, посылая друг другу световые сигналы. Длинный сигнал — тире, короткий сигнал — точка. Связь вели по азбуке Морзе.

Но, оказывается, на световом луче удается разговаривать не условными сигналами, а прямо голосом; даже музыку можно передавать, если потребуется.

Световой телефон несложен. Вы говорите в микрофон, там звук преобразуется в пульсации электрического тока. Пульсирующий ток поступает в электромагнит, где заставляет быстро двигаться маленькую стальную пластинку, поставленную поперек узкого светового луча. Пластинка рассекает луч в такт с импульсами микрофона. Этим «оперированным» лучом и передается разговор. Фотоэлемент приемника (в первых опытах обычное селеновое фотосопротивление) улавливает световые вспышки и, переделав их в электрические колебания, подает в телефонные наушники. Еще удобнее вести связь на невидимом инфракрасном луче. Он проходит сквозь дымку, туман.

«Лучевой», беспроволочный, телефон изобретен еще до появления радиосвязи. А теперь он весьма усовершенствован и оснащен полупроводниковыми приборами.

Кристаллы германия отличаются удивительной особенностью: они прозрачны для инфракрасного излучения. Через германиевую пластинку невидимый луч проходит почти не задерживаясь — как обычный свет сквозь стекло.

Теперь представьте себе такой опыт.

Германиевый фотодиод подключили к электрическому генератору и одновременно стали проверять его прозрачность для инфракрасных лучей. И тут открылось интересное явление: при переменах электрического напряжения инфракрасная прозрачность кристалла в том месте, где проходит запирающий слой, менялась. В зависимости от электрических импульсов диод то задерживал невидимый луч, то ослаблял его, то свободно пропускал. Это явление объясняется знакомыми уже нам пульсациями запирающего {87} слоя. Оно-то и положено в основу нового телефона.

На пути постоянного инфракрасного луча от лампочки ставят диод. К нему подводят усиленный микрофонный ток. Когда абонент говорит в микрофон, звуки его голоса преобразуются в колебания инфракрасной прозрачности кристалла. В результате невидимый луч, проходящий через диод вдаль, к абоненту, меняет свою силу точно в такт с колебаниями микрофонного тока.

Фототриод приемника издалека видит «подмигивания» передающего диода и превращает их в электрические сигналы, которые после усиления становятся снова звуком.

Отличительная черта такой передачи — острая направленность. Подслушать ее невозможно. Ведь чтобы перехватить разговор, надо прервать световой луч, но тогда и абоненты перестанут слышать друг друга.

Итак, человек делает «зрячими» приборы, ставит их на стражу своего здоровья, труда, поручает им работу, от которой прежде портилось зрение, даже заменяет ими свои глаза и уши. А некоторые фотоэлементы обладают замечательными свойствами, которых нет и у нашего глаза.

{88}

{89}

Вы просыпаетесь весенним утром. Но не птичье пение вас разбудило. Виновник — маленький братишка. Он сидит в своей постели, размахивает руками и что-то недовольно лепечет. Вы чувствуете: он вот-вот расплачется. В чем же дело? Кто обидел малыша?

Веселый солнечный лучик!

Наивный малыш пытается схватить его в руку, но золотистая стрелка всякий раз ускользает из пальцев. Разве не досадно?!

Утешая братишку, вы могли бы сказать ему, что и сами в его возрасте безрезультатно занимались тем же. Пожалуй, все наши читатели испробовали это в раннем детстве. И всегда упрямый лучик ускользал — не ухватишь его, как ни старайся!

А ведь затея малыша совсем не пустая.

Лучистая энергия в неимоверно огромных количествах льется на землю. За двое суток солнце посылает нам столько тепла и света, сколько способны дать при сжигании все земные запасы угля, нефти, газа, сланцев, {91} торфа. Но мы еще почти не умеем использовать энергию солнца. Ведь подавляющая доля его лучей ускользает: отразившись от поверхности земли, уходит от нас и теряется в пустоте мировых глубин.

Неужели так и не сбудется детская мечта? Неужели человеку никогда не удастся поймать солнечный свет, удержать его, заставить работать?

Уже удалось! И помогли в этом те же полупроводники.

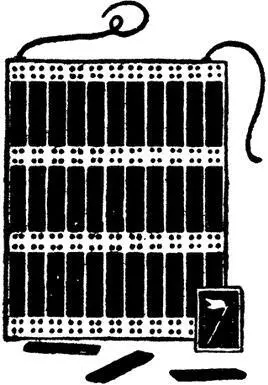

Представьте себе щит величиной с крышку небольшого обеденного столика. На щите рядами уложены маленькие темные пластинки. Размером и формой они напоминают железнодорожные билеты. Пластинки выполнены из широко распространенного полупроводника — кремния. Вот, как их делали.

Солнечная батарея.

Сначала кремний тщательнейшим образом очистили от примесей, потом из расплава получили крупные кристаллы и разрезали их на тонкие прямоугольные пластинки. На одной из поверхностей каждой пластинки специальной обработкой создали тончайший (в сто раз тоньше человеческого волоса) слой бора. Обработку вели с таким расчетом, чтобы атомы бора неглубоко проникли и в толщу полупроводника. Сверху и снизу покрыли пластинки металлическими пленками, от них сделали выводы наружу, заключили пластинки в пластмассовые оправки и, {92} смонтировав на щите, соединили проводами. Что же получилось? Батарея вентильных фотоэлементов.
