Глеб Анфилов - Что такое полупроводник

Радиоволны возбуждают в антенне электрическое поле, быстро меняющее направление. Электрическое поле приводит в движение электроны провода. Они летят в проводе то вперед, то назад. Сотни тысяч раз в секунду происходят такие колебания электронов. Чтобы услышать передачу, нужно словно рассечь пополам эти колебания, пропустить в наушники только те движения электронов, которые направлены в одну сторону. В этом случае переменный ток, как говорят, выпрямляется, превращается в пульсирующий постоянный ток. А в сравнительно медленных изменениях его силы (сотни и тысячи колебаний в секунду) как раз и запечатлены передаваемые звуки. Больше сила выпрямленного тока — значит, сильнее оттягивается электромагнитом стальная мембрана наушника. Слабеет ток — и она отходит от электромагнита. Мембрана вибрирует, передает свои колебания воздуху, и вокруг разносятся звуковые волны.

Такова вкратце сущность действия наипростейшего радиоприемника. Как видим, кроме проводов, здесь требуется всего два устройства: наушники и выпрямитель тока. Детектор и выполняет роль выпрямителя.

{109}

Кристаллик, который находится в стеклянной трубочке, — полупроводник. Электропроводность его, как мы хорошо уяснили раньше, может быть либо электронной, либо дырочной. Допустим, он наделен электронной проводимостью. Но кристаллик неоднороден. На поверхности его попадаются участки, в той или иной степени засоренные примесями. Есть среди них и такие места, где под влиянием примесей электронный полупроводник превратился в дырочный. А на границе электронной и дырочной областей обязательно возникает знакомый нам запирающий слой — зона, в которой нет ни электронов, ни дырок.

Напомним особенность этого слоя: с одной его стороны как бы стоят на страже электроны-«пограничники». Они отталкивают все свободные электроны в глубь электронной области. По другую сторону границы стоит такая же стража дырок. Они, как вы помните, отталкивают другие дырки в глубь дырочной области. Словом, в запирающем слое возникает пограничное электрическое поле. Оно противодействует продвижению электронов и дырок к границе соприкосновения электронной и дырочной областей полупроводника.

К запирающему слою подведем внешнее электрическое поле. В зависимости от направления оно либо добавит свою силу к силе пограничной стражи в полупроводнике (расширит запирающий слой), либо, наоборот, ослабит и даже сметет прочь электроны и дырки-«пограничники».

А если подвести переменное, то есть меняющее направление, электрическое поле? Очевидно, запирающий слой будет периодически расширяться и исчезать, Пограничная стража станет то усиливаться, то сниматься вовсе — в такт с изменениями направления внешнего поля. И результат будет такой: в моменты расширения запирающего слоя ток через полупроводник не пойдет (электроны и дырки разбегаются в разные стороны); в моменты же {110} исчезновения запирающего слоя ток через кристалл пойдет (электроны и дырки бегут навстречу друг другу).

Подведем итог. Чувствительная точка детектора — это участок поверхности полупроводника, где носители тока иные, чем в остальном кристалле. Значит, под острием пружинки — запирающий слой. Детектор включен в провод, ведущий от антенны к наушникам. Электрическое поле антенны, пронизывая кристалл, то расширяет этот слой, то уничтожает его. И ток через детектор идет лишь в одном направлении — когда электроны и дырки движутся навстречу друг другу.

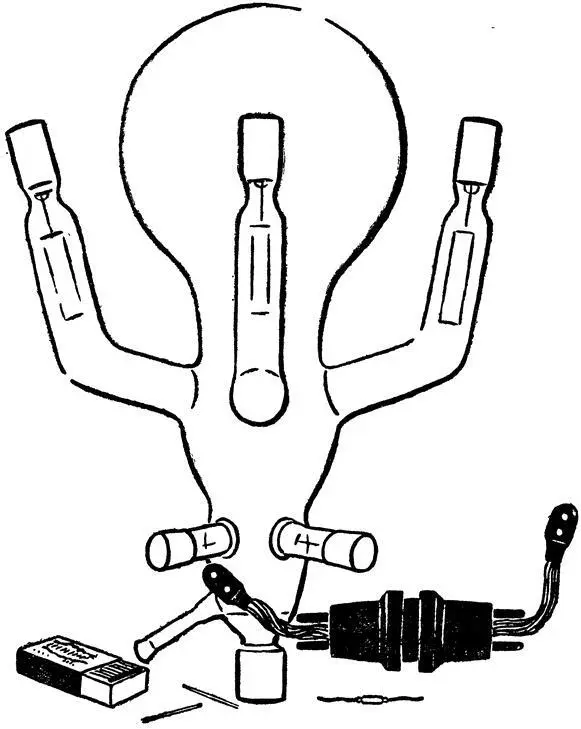

Ртутная лампа — выпрямитель переменного тока. Прибор этот громоздкий, неэкономичный и хрупкий. Внизу — полупроводниковый германиевый выпрямитель, отличающийся простотой устройства, надежностью, исключительной экономичностью.

{111}

Нужно сказать, что по этому принципу выпрямляется ток не только в простейшем радиоприемнике. Выпрямители из полупроводников — закиси меди, селена, сернистой меди, а в последнее время из германия — всё шире применяются в технике. Возможности их использования огромны: от простеньких измерительных приборов до радиостанций, электрометаллургических установок, электровозов. И во многих случаях полупроводники-выпрямители оказались наилучшими из выпрямляющих устройств. Их коэффициент полезного действия доходит до 98—99 процентов. Добавьте к этому прочность, надежность, небольшие размеры — и вы поймете, почему производству полупроводниковых выпрямителей уделено особое внимание в Директивах XX съезда партии.

Но вернемся к нашему детектору.

В ту пору, когда появились первые детекторы, они были еще очень несовершенны. Подчас больших трудов стоило найти чувствительную точку. Пружинка с нее то и дело соскакивала. Приходилось снова и снова налаживать приемник. Много изобретательности приложили инженеры, чтобы улучшить детектор.

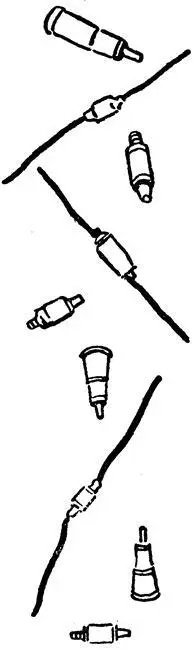

Современные полупроводниковые приборы — наследники первых примитивных детекторов и вакуумных ламп-диодов.

В 1919 году совершенствованием детектора увлекся молодой радиолюбитель Олег Владимирович Лосев. Мечтая посвятить жизнь радиотехнике, он начал с того, что еще совсем юным поступил рассыльным на первую в {112} нашей стране Нижегородскую радиолабораторию. Здесь заметили любознательного и талантливого юношу. Сотрудники лаборатории помогли ему пополнить образование, и вскоре Лосев приступил к самостоятельной научной работе. Он тщательно исследовал природные минералы, применяемые в качестве детекторов, изучил их электрические особенности и в 1922 году пришел к неожиданному открытию. Молодой ученый доказал, что если особым способом включить в схему приемника два детектора и электрическую батарейку, то можно усилить электрические колебания, поступающие в наушники.

Для того времени открытие Лосева было очень важным. Ведь обычный детекторный приемник давал возможность слушать лишь близкие станции. Дальний прием, особенно В городах, где много помех и трудно устроить высокую и длинную антенну, оказывался практически невозможным. А приемники Лосева, которые он назвал кристадинами , уверенно принимали передачи сравнительно далеких радиостанций. Изобретатель построил на кристаллах и другие аппараты — генераторы, то есть возбудители электрических колебаний.

Лосев сразу же опубликовал свои открытия, не запатентовав их, не требуя за них никакого денежного вознаграждения. Во многих странах радиолюбители принялись строить приемники по его схемам. Американский журнал писал: «Молодой русский изобретатель передал свое изобретение миру». Французский журнал вторил: {113} «Научная слава ожидает Лосева. Он обнародовал свое открытие, думая прежде всего о своих друзьях — радиолюбителях всего мира».
