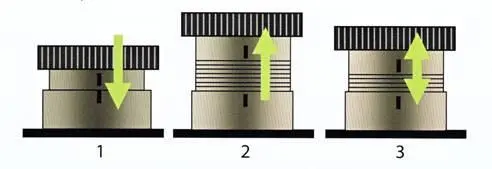

Барабан полностью вкручен (1). Барабан полностью выкручен (2).

Барабан выставлен на середину (3).

На некоторых оптических прицелах имеются метки вместо цифр. Если у вас такой оптический прицел, считайте количество оборотов и меток, когда будете выкручивать барабанчик. Так вы узнаете полный диапазон вертикальной поправки, теперь разделите его на два и установите барабанчик в это положение.

Другие прицелы не имеют четкого стопора в конце хода барабана. У этих прицелов барабанчик продолжает вращаться после того, как достигнет конца хода. В таких прицелах вам нужно будет смотреть через прицел и продолжать крутить барабанчик до тех пор, пока перекрестие не закончит двигаться. Считайте эту точку концом хода. Запишите количество меток и продолжайте крутить его в противоположном направлении, чтобы установить прицел на центр диапазона поправок.

Не нужно записывать, куда смотрит перекрестие на сетке, когда вы выставите прицел на центры диапазонов выверки. Единственная точка, имеющая значение, это первоначальная установки. Когда мы сделаем беддинг оптического прицела, мы вернем его обратно в эту точку, использовав прокладки.

Проведите линию на оптическом прицеле волшебным маркером или карандашом (позже сотрете ее), в месте касания заднего кольца с корпусом прицела. Нам придется снимать прицел ненадолго, и мы хотим иметь метку, соответствующую вашему удалению выходного зрачка (движение вперед-назад). Когда мы вернем прицел на место, нам захочется убедиться в том, что мы близки от точки, с которой начинали. Сетка коллиматора холодной пристрелки подскажет нам, как повернуть прицел, когда вернем его в кольца впоследствии, так что не беспокойтесь за это. Все, что нам нужно сделать сейчас, это наметить точку продольного положения. Как только наметили эту точку, можете открутить верхи колец и снять оптический прицел.

Итак, что мы имеем?

1. Оптический прицел пристрелян в «точку попадания».

2. Имеются первоначальные справочные точки, записанные по сетке коллиматора холодной пристрелки.

3. Барабанчики выставлены на оптический центр.

4. Оптический прицел промаркирован так, что мы можем вернуть его в начальное положение выходного зрачка.

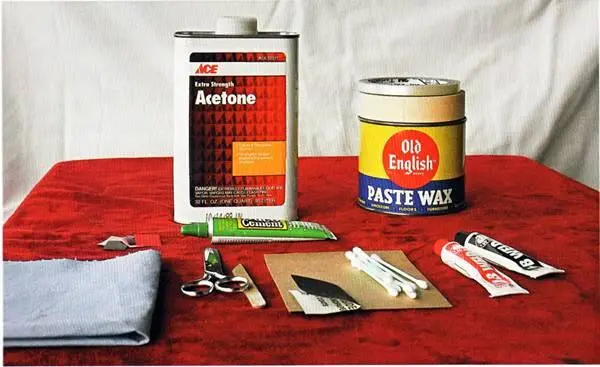

Все что необходимо для беддинга прицела. Ацетон, пастообразный воск, J-B Weld, Q-Tips, наждачная бумага 200 зернистости, картонка для смешивания эпоксидки, палочка для смешивания эпоксидки, быстросохнущий контактный клей и ножницы.

Теперь начнем процесс беддинга оптического прицела на кольца так, чтобы когда мы закончим, мы имели оптический центр прицела направленным в ту же точку на сетке коллиматора холодной пристрелки, что была, когда мы вернулись со стрельбища.

Кроме тех вещей, которые показаны на иллюстрации, размещенной выше, вам необходимо будет изготовить несколько мелких прокладок. Возьмите микрометр и измерьте различные листы тонкого пластика из магазина офисных принадлежностей, и запаситесь ассортиментом, варьирующимся по толщине от .002″ до .015″. Нарежьте несколько маленьких квадратиков со стороной около 1/8″ или около того от каждого листа (особая точность не нужна), и это будут ваши прокладки.

Внутренняя поверхность колец может быть очень скользкой. Загрубите ее так, чтобы к ней смогла прилипнуть J-B Weld. Используйте наждачную бумагу 200 зернистости для удаления блеска с внутренних поверхностей каждого кольца. Поверхность должна выглядеть поцарапанной, но не покоцанной. Очистите поверхность ацетоном.

Положите оптический прицел на кольца, выровняв линию удаления выходного зрачка, которую вы нарисовали на прицеле, с ее первоначальным положением (подвижка вперед-назад). Поверните прицел так, чтобы вертикальная линия перекрестия была параллельной вертикальным линиям сетки коллиматора.

Если у вас возникло большое отклонение от первоначальной справочной точки по вертикали, не переживайте. Мы используем прокладки для исправления этого. Если большое отклонение по горизонтали от начальной справочной точки (более 2 квадратов), тогда вы можете поменять кольца местами или повернуть одно кольцо на другую сторону. При этом процессе беддинга не имеет значения, если ваши кольца были промаркированы производителем так, чтобы они выставлялись на одну сторону. Эпоксидный наполнитель позаботится о любых несовместимостях.

Если вы не можете добиться точного положения по горизонтали, сделайте все, что можете на данном этапе, и мы попробуем попасть точнее позже. Для охотничьей винтовки, прочтите последний параграф этого метода прежде, чем продолжить.

Слегка приподнимите окуляр оптического прицела, пока прицел будет опираться на переднее кольцо , и посмотрите, сможете ли вы попасть перекрестием в справочную точку на сетке коллиматора. Если смогли, тогда вклейте прокладку толщиной от .004″ до .006″ под низ кольца, ближайшего к вам (около окуляра).

Причиной, по которой мы используем контактный клей (моментальный или суперклей) является то, что он быстро высыхает, и вы можете продолжать работать.

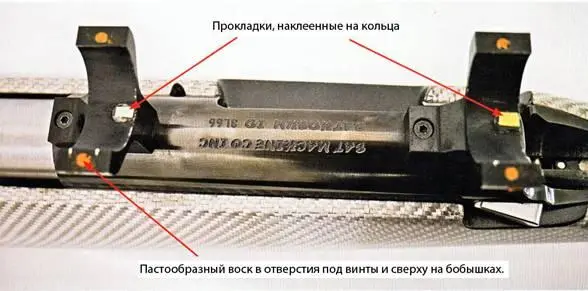

Прокладки, приклеенные к нижним половинкам колец.

Почему мы наклеиваем прокладку на кольцо, противоположное тому, в котором поднимаем прицел? Нам нужно иметь, как минимум, от .004″ до .006″ эпоксидки под кольцом, что является минимальным ее количеством для заполнения любых дефектов!

Дайте контактному клею пару минут на высыхание. Теперь наклейте прокладку на другое кольцо. Чтобы сделать это, попробуйте различные прокладки на кольце, пока не вернете прицела обратно в исходную точку на сетке коллиматора, затем вклейте вторую прокладку на низ кольца.

Чтобы гарантировать то, что прицел можно будет снять с колец в случае необходимости, используйте пастообразный воск в качестве разделителя . Покройте трубу прицела тонкой пленкой пастообразного воска, а также покройте бобышки на кольцах. Убедитесь в том, что вы закрыли отверстия под винты в кольцах как показано на картинке выше. Не дайте воску попасть на внутренние поверхности колец, потому что J-B Weld не прилипает к нему. Дайте воску несколько минут на высыхание.

Опциональным шагом на этом этапе является оклейка затворной группы и боковых поверхностей колец малярным скотчем, чтобы упростить чистку любых потеков эпоксидки.
