Устанавливается паук, и невращающийся центр отводится. Затем сторона патронника выставляется по индикатору с тем же допуском, и четырехточечные опоры зажимаются. После быстрой проверки с целью убедиться в том, что дульный срез неподвижен, начинается расточка.

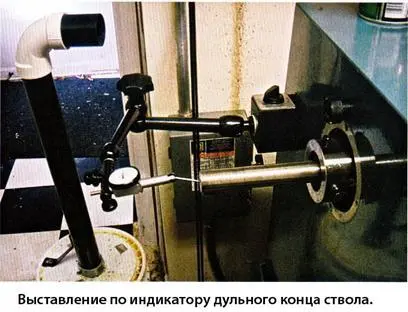

Выставление по индикатору – это не что иное как прижим щупа индикаторной головки к полям/нарезам и, при вращении паука от руки, наблюдение за индикатором при одновременной регулировке паука. Игла щупа будет идти по полям и падать в нарезы. Я выставляю ствол по нарезам, так как по ним движется наружная поверхность пули. Поля могут быть слегка различными по высоте, что соответствует чуть большей или чуть меньшей врезке их в пулю, но центрируют пулю нарезы.

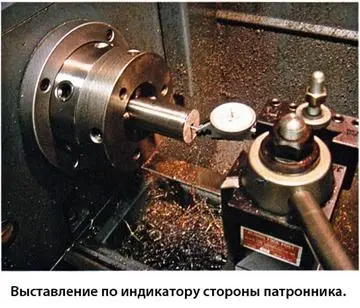

Индикатор со стороны патронника должен иметь длинный щуп, который может достать до места, где будут располагаться лиды нарезов после выполнения патронника.

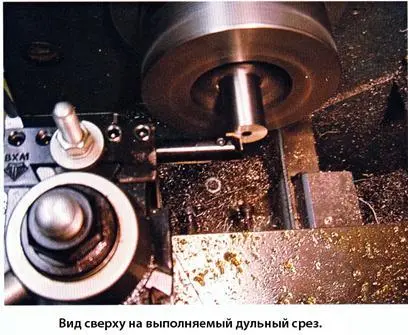

После выставления по индикатору ствола, следующим шагом будет торцовка конца и установка цифрового индикатора глубины на ноль. Цифровые отсчеты очень удобны при точении ствола, так как они делают расчеты величин хода настолько же простыми, как считывание чисел.

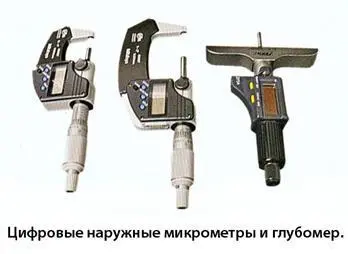

Небольшая часть затем обтачивается до наружного диаметра резьбы, и образуется «черновой буртик». К примеру, длина этой части может быть равной 1.050″, а диаметр – 1.056″. Хороший набор цифровых глубомеров и наружных микрометров с точностью измерений как минимум .0001″ подтвердит то, что эти размеры получены.

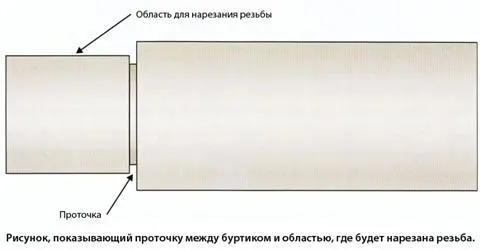

Мне нравится небольшая проточка между буртиком и резьбой. На случай, если вы захотите «освежить поля», чего я не делаю, эта проточка должна быть маленькой, либо ее быть не должно. Для моих стволов типичной является проточка в .040″, и для нашего гипотетического ствола она должна заходить на несколько тысячных глубже дна витков резьбы, скажем, до диаметра .990″. Зачем резать эту проточку? Она обеспечивает место, где может скапливаться избыток смазки при вкручивании ствола. Также она немного упрощает нарезание резьбы. Имея точку, в которой инструмент будет выходить из резьбы, «поймать момент» отведения или остановки инструмента становится легче.

Теперь мы готовы нарезать резьбу на стволе, так что подходящий резьбонарезной (соответствующий вкладыш) инструмент отправляется на токарный станок. Предположим, что резьба на этом гипотетическом стволе имеет шаг 18 витков на дюйм, поэтому гитарный механизм токарного станка выставляем соответственно, и выбираем подходящую скорость. Наша задача – сделать множество проходов, чтобы машина могла обеспечить гладкую, без следов биения, поверхность резания. Нужно внимательно следить, чтобы не ударить буртик движущимся инструментом. Если это произойдет и ничего не сломается, у вас возникнет новый буртик и хвостовик новой длины.

Когда цифровой отсчет покажет приближение к окончательным размерам резьбы, проверьте ее. Двумя классическими методами является использование резьбового микрометра или набора проволочек для измерения резьбы и наружного микрометра. Я предпочитаю использовать проволочки и наружный микрометр, так как считаю, что это является лучшим способом измерения центра резьбы. Этот способ исключает возможность измерения шероховатой наружной или внутренней поверхности резьбы. Итак, что такое эти проволочки? Это просто кусочки закаленной стальной проволоки длиной от 2 до 3 дюймов с очень прецизионными диаметрами. Наборы таких проволочек можно приобрести у поставщиков оборудования для механообрабатывающих мастерских, таких как MSC Industrial Supply Co. Они продают различные диаметры в наборе, так что вам остается только использовать рекомендованный диаметр для вытачиваемой вами резьбы.

Две проволочки помещаются в витки резьбы по одну сторону ствола, и еще одна проволочка помещается в виток резьбы по другую сторону точно напротив первых двух. Эти проволочки можно зафиксировать на месте пеной или тонким резиновым колечком, и затем измерить наружным микрометром расстояние поверх них.

Как только размер достигнут, приступайте к развертыванию патронника. Эта операция разбита на две части, черновую и финишную.

Черновая позволяет вам удалить металл без использования финишной развертки и избыточного ее износа. Иногда применяется предварительное сверление с растачиванием. Иногда используется карбидная развертка для этой операции. Карбид, будучи очень твердым материалом, в принципе может выполнить как минимум, несколько тысяч «черновых патронников».

При использовании карбидной развертки, на развертку надевается «Т»-образная рукоятка, и на резцедержатель помещается упор. После нанесения большого количества смазки и передвижения невращающегося центра на место, приступайте к резанию черновой разверткой. Это делается пошагово, стружка вычищается, и смазка наносится снова. Этот процесс продолжается до тех пор, пока не останется несколько тысячных (.050″ или около того) для работы финишной разверткой. Не заходите слишком далеко, рискуете развернуть фальшивые скаты, и также вам нужно убедиться в том, что финишной развертке осталось достаточно металла, чтобы резать его равномерно по всему патроннику.

Затем тщательно подбирается пилот для финишной развертки по внутреннему диаметру полей и устанавливается на финишную развертку. Типичный набор пилотов для 6-мм канала ствола будет содержать диаметры от .2356″ до .2376″ с шагом .0001″.

Тот же самый процесс, что применялся при работе черновой разверткой, применяется и для финишного развертывания. Финальный рез выполняется после измерения проходным калибром, так что в результате получается чистый, гладкий патронник. Если зайдете слишком глубоко, вам придется подрезать буртик до соответствующей длины.

Затем режется и измеряется конус на пеньке ствола. Снимаются окончательные размеры, и внутренние поверхности только что выточенного патронника проверяются бороскопом. Если все размеры и внешний вид правильные, тогда выполняется финишная полировка патронника, конуса и резьбы.
