Самолет имел два двигателя мощностью по 75 л.с. трехместную кабину. Для компенсации путевой неустойчивости из-за удлиненной носовой части фюзеляжа с горизонтальным оперением относительная площадь вертикального киля была в 2–3 раза больше, чем обычно.

F-19 впервые поднялся в воздух в 1927 г. В одном из полетов самолет потерпел аварию, в которой погиб Г. Вульф. В 1930 г. появился вариант F-19а с более мощными двигателями. Его испытания прошли вполне успешно. В целом, пилотирование самолета мало отличалось от управления обычным самолетом. Отмечалась высокая эффективность руля высоты, возможность управляемого полета на очень больших углах атаки (Су доп.=1,2), простота взлета и посадки. Но были и недостатки: склонность к продольным колебаниям при полетах в неспокойной атмосфере, заметна, потеря высоты при выходе и: срыва [14] Так как для схемы «утка» в горизонтальном полете G — Укр.+Yr.o., то при срыве потока на горизонтальном оперении G › Y [56, с. 114–115].

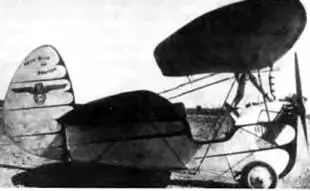

Рис. I 82. «Птеродактиль-1»

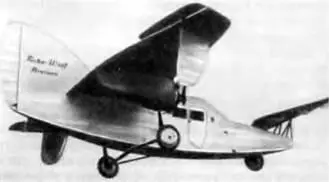

Рис. 1.83. Фокхе F-19

В начале 30-х годов создание дешевого и безопасного «массового» самолета взялся французский изобретатель А. Минье. 3 1933 г. он построил миниатюрный самолет схемы «тандем» с мотором мощностью всего 18 л.с. (рис. 1.84 Самолет получил название «Пу дю сьель» («Небесная блоха»). Тандемное расположение крыльев должно было обеспечивать хорош\к продольную устойчивость без использования горизонтального оперения, малую чувствительность к изменению центровки и автоматический выход из срывных режимов (по тем же причинам, что и при схеме «утка»). Система управления был.: необычной. Переднее крыло могло поворачиваться вокруг своей продольной оси для управления в вертикальной плоскости. Элероны отсутствовали; для поперечной устойчивости концы крыла имели отгиб вверх. Крылья были расположены очень близко друг к другу, переднее выше заднего. При этом между ними образовывалась сравнительно узкая щель, т. е. переднее крыло как бы выполняло роль щелевого предкрылка.

Минье активно пропагандировал «Пу дю сьель», настойчиво проводя мысль, что это и есть тот самый дешевый, простой и безопасный самолет, который легко построить и на котором может летать каждый. Идея была подхвачена и самолеты по тип; «блохи» Минье вскоре появились во многих странах. Всего было изготовлено более 100 самолетов этого типа, в том числе в СССР — около 10. Однако долгожданным «самолетом для каждого» «Пу дю сьель» не стал. Самолет оказался совсем не так безопасен, как ожидали; произошло несколько катастроф, погибли люди. С помощью аэродинамических исследований выяснилось, что из-за близкого расположение крыльев аппарат статически неустойчив, а эффективность продольного управление недостаточна, чтобы вывести самолет из крутого пикирования. Более опасным, чем обычно, оказалось управление с помощью поворота крыла: из-за слишком резкой реакции на отклонения ручки управления была велика вероятность «раскачки» самолета малоопытным пилотом. На основании сделанных выводов в ряде стран были запрещены полеты на самолетах типа «Пу дю сьель» [56, с. 144–146].

Итак, применение необычных аэродинамических компоновок не решило задач, создания «безопасного» самолета. Обладая некоторыми преимуществами, рассмотренные выше машины имели и существенные недостатки. Это делало их неконкурентноспособными по сравнению с привычными самолетами классической схемы, особенно после появления механизированного крыла, позволившего заметно расширить диапазон летных углов атаки и скоростей полета.

Рис. 1.84. Самолет Л. Минье «Пу дю сьель»

Что касается самой идеи массового и безопасного самолета, то она была и остается утопической. И в наши дни, при намного более высоком уровне развития авиационной науки и техники, ни один вид летательного аппарата не может быть назван «безопасным». В полетах всегда был, есть и будет элемент риска.

Как уже отмечалось, обстановка после первой мировой войны не способствовала развитию технического прогресса в авиастроении. В условиях перепроизводства самолетов и отсутствия гарантированных заказов конструкторы, в основном, шли по пути мелких усовершенствований существующих образцов и приспособления военных летательных аппаратов для мирных целей. Однако в середине 20-х годов запасы авиационной техники были исчерпаны (в основном, за счет продажи ее государствам, в которых отсутствовала собственная авиапромышленность), самолеты все активнее стали применяться для коммерческих и научных целей, возникла необходимость замены устаревших образцов стоящих на вооружении самолетов. Все это способствовало активизации поиска новых путей развития авиации. В 20-е годы начались работы по созданию самолетов типа «летающее крыло», развивалась идея безаэродромной авиации, были начаты попытки замены бензинового двигателя внутреннего сгорания другими типами авиационных силовых установок.

Идея самолета со специально спрофилированным фюзеляжем, который является как бы частью крыла и участвует в образовании подъемной силы, зародилась еще на заре развития авиации. В 1910 г. Г. Юнкерс разработал проект самолета, в котором пассажиры, двигатели и груз размешались внутри крыла толстого профиля [14, с. 231–232]. Это должно было способствовать повышению аэродинамического качества самолетов и уменьшаю вес конструкции, т. к. расположенные в крыле грузы частично компенсировали нагрузки от действия подъемной силы.

С увеличением размеров самолетов и распространением в авиации толстого монопланного крыла идея «крыла-фюзеляжа» начата принимать реальные очертания. В 1924 г. американский авиаконструктор В. Бурнелли построил двухмоторный металлический биплан BR-2 с широким фюзеляжем, имеющим в сечении форму крыльевого профиля (рис. 1.85). Размеры пола грузовой кабины составляли 4.27x4,57 м. высота — 1.98 м. Самолет имел взлетный вес 7500 кг и мог развивать скорость 164 км/ч [16, с. 257b]. Впоследствии Бурнелли выпустил еше несколько однотипных самолетов, на этот раз с монопланным крылом. Его примеру последовала французская фирма Диль и Баклан, создавшая на рубеже 20-х — 30-х годов в качестве эксперимента два пассажирских бесфюзеляжных самолета: DB-70 и DB-71. Напомню, что центральная часть крыла использовалась для размещения пассажиров на самолетах-гигантах Юнкерс G-38 и АНТ-20 «Максим Горький». Однако дальше всех пошел конструктор К. А. Калинин, полностью устранивший фюзеляж на своем семимоторном самолете К-7.
