В. Брызгов - Бронетанковая техника Фотоальбом часть 2

Вооружение

пушка, шт. 1

калибр, мм.. . 105

боекомплект, выстрелов .. 70

пулемет, шт. 1

калибр, мм. 7,62

боекомплект, патронов .. 4250

пулемет, шт. 2

калибр, мм 12,7

боекомплект, патронов 600

Броневая защита, мм

лоб корпуса .. 127

башни.. .. 152

Мощность двигателя, л.с 650

Скорость максимальная, км/ч 35

Запас хода по шоссе, км 140

Преодоление водных преград .. на плаву (с использованием плавсредств)

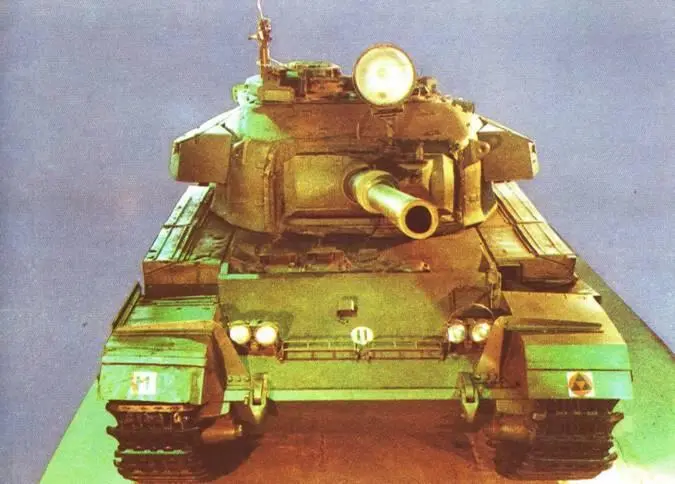

База – единая для всех модификаций танков серии "Центурион". Общая компоновка – классическая. Вооружение – цапфы пушки с противоударным устройством; система стабилизации двухплоскостная; командир танка может управлять пушкой и производить выстрел; имеются инфракрасные приборы командира и наводчика. Защита – корпус сварной, башня литая, удлиненная; усилена защита лобовой части корпуса за счет установки дополнительных броневых листов. Шасси – аналогично танку "Центурион" Мк 3; двигатель с увеличенной степенью сжатия с 6 до 7; установлен зарядный агрегат, состоящий из бензинового двигателя мощностью 20 л.с. и электрогенератора мощностью 3,5 кВт.

Разработан в 1971 году фирмой "Виккерс". Выпускется серийно с 1972 г. Сое гоит на вооружении армий Великобритании, ЮАР, Египта, Австралии, Дании, Израиля, Канады, Индии, Иордании, Кувейта, Ливана, Нидерландов, Швейцарии, Швеции. Использовался в боях на Ближнем Востоке, ирано-иракской войне.

Масса, т. 51,8

Численность экипажа, чел 4

Габаритные размеры (длина х ширина х высота), мм .. 9854x3300x2960

Вооружение

пушка, шт. 1

калибр, мм. . 105

боекомплект, выстрелов 70

пулемет, шт.. 2

калибр, мм . 7,62

боекомплект, патронов .. 6000

пулемет, шт.. 1

калибр, мм 12,7

боекомплект, патронов 600

Броневая защита, мм

лоб корпуса .. 127

башни.. 152

Мощность двигателя, л.с 720

Скорость максимальная, км/ч. 34

Запас хода по шоссе, км.. 185

Преодоление водных преград .. на плаву (с использованием плавсредств)

База – единая для всех мадификаций танков серии "Центурион "; вместо карбюраторного двигателя установлен дизельный.

Общая компоновка – классическая.

Вооружение – пушка с теплозащитным кожухом; оптический дальномер; усовершенствованная командирская башенка; пристрелочный пулемет. Защита – аналогична танку "Центурион" Мк 10.

Шасси – двигатель 12-цилиндровый, четырехтактный дизель; имеется устройство для буксирования прицепа с топливом.

Разработан в 1967 году фирмой "Элвис". Выпускается серийно с 1970 г. Состоит на вооружении армий Великобритании, Омана, Бельгии, Израиля, Новой Зеландии, Малайзии, Ирландии. Использовался в боях арабо-израильской войны.

Масса, т. 7,94

Численность экипажа, чел 3

Габаритные размеры (длина х ширина х высота), мм . 4780x2235x2100

Вооружение

пушка, шт.. 1

калибр, мм. 76,2

боекомплект, выстрелов .. 45

пулемет, шт. 1

калибр, мм. 7,62

боекомплект, патронов .. . 3000

Броневая защита противопульная

Мощность двигателя, л.с 195

Скорость максимальная, км/ч 87

Запас хода по шоссе, км.. 644

Скорость преодоления водных преград на плаву за счет перематывания гусениц (плавсредства каркасного типа), км/ч . 6,5

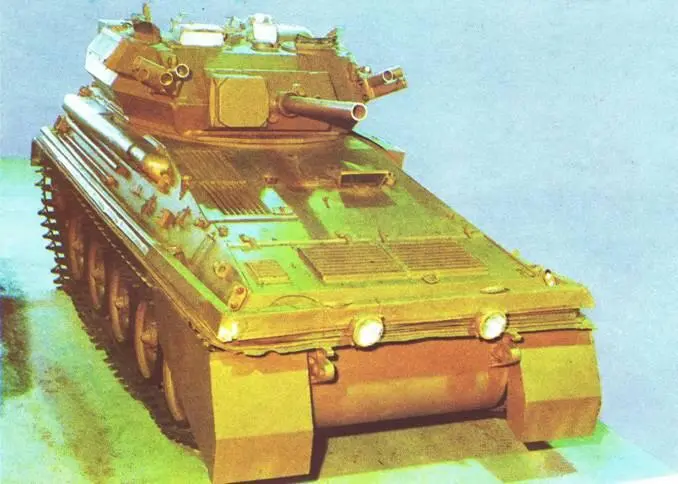

База – оригинальная. Общая компоновка – боевое отделение смещено к корме; двигатель и трансмиссия расположены в передней части корпуса справа.

Вооружение – механизм поворота башни и подъемный механизм пушки с ручным приводом; у наводчика имеется ночной бесподсветочный прицел; выстрелы бронебойно-фугасными и кумулятивными снарядами; пушка нарезная; имеются дымовые мортиры. Защита – корпус и башня из алюминиевого сплава. Шасси – двигатель четырехтактный, карбюраторный, шестицилиндровый, рядный, жидкостного охлаждения; трансмиссия механическая; приводы управления гидравлические; механизм поворота дифференциальный, с дисковыми тормозами; подвеска индивидуальная, торсионная; гусеницы с резинометаллическим шарниром.

Разработан в 1970 году фирмой "Виккерс". Выпускается серийно с 1973 г. Состоит на вооружении армий Великобритании, Ирана, Кувейта, Омана, Иордании, Израиля. Использовался в боях арабо-израильской и ирано- иракской войн.

Масса, т 54,8

Численность экипажа, чел 4

Габаритные размеры (длина х ширина х высота), мм .. 10800x3500x2750

Вооружение

пушка нарезная, шт 1

калибр, мм. . 120

боекомплект, выстрелов 64

пулемет, шт.. 2

калибр, мм. 7,62

боекомплект, патронов .. . 6000

пулемет, шт.. 1

калибр, мм 12,7

дымовая мортира, шт 12

калибр, мм . .. 66

боекомплект, гранат. 36

Броневая защита, мм лоб корпуса 120

башни.. 150

Мощность двигателя, л.с 810

Скорость максимальная, км/ч. 48

Запас хода по шоссе, км.. 300

Глубина водных преград, преодолеваемых вброд , м 2

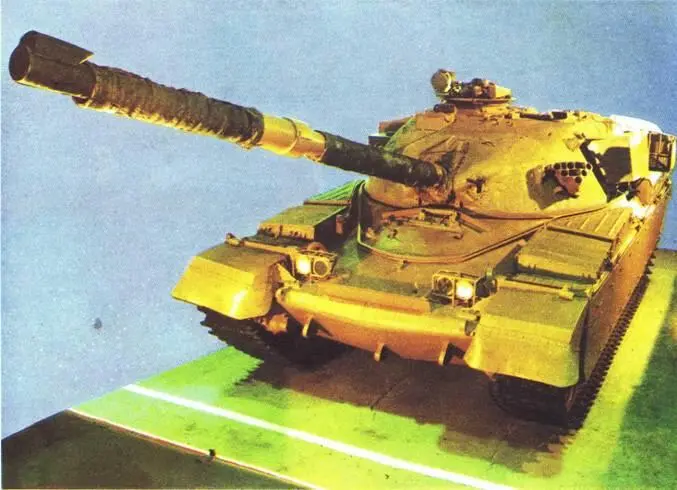

База – оригинальная, единая для всех модификаций танков серии "Чифтен". Общая компоновка – классическая. Вооружение – пушка нарезная, стабилизирована в двух плоскостях, система управления огнем – электронный баллистический вычислитель и лазерный дальномер. Защита – наклон лобовых броневых листов до 70°; установлена система защиты от ядерного оружия. Шасси – двигатель шестицилиндровый, двухтактный, многотопливный дизель с вертикальным расположением цилиндров, с турбонаддувом; трансмиссия механическая, двухпогочная; подвеска блокированная, пружинная.
