Требования к самолету-носителю ядерного оружия были выпущены в 1956 г., контракт на его разработку заключен в апреле 1957 г., первый полет опытного «Миража» состоялся 17 июня 1959 г., первой серийной машины – 7 декабря 1963 г. Поступление на вооружение ВВС Франции первой эскадрильи из 12 машин – октябрь 1964 г., окончание серийного производства – 1967 г. Всего построено 66 самолетов, включая один опытный, три предсерийных и 62 серийных «Мираж»IVA. Цена одного самолета около 40 млн фр.

«Мираж»IVР с ракетой ASMP

Вначале самолет «Мираж»IV считался промежуточным бомбардировщиком. Предполагалось заменить его впоследствии вновь разработанным бомбардировщиком с увеличенными втрое размерами. Но от создания нового бомбардировщика было решено отказаться из-за его высокой стоимости, а также в связи с успешным созданием и принятием на вооружение в 1971 г. других компонентов ядерной триады Франции: первых ПЛАРБ типа «Редутабль» (с ракетами типа М-1) и шахтных баллистических ракет средней дальности S-2.

Также не осуществлены предлагавшиеся глубокие модификации самолета. Например, по проекту «Минерва», предусматривавшему оснащение самолета новыми двигателями с увеличенной до 88 кН (9 тс) тягой для уменьшения взлетной дистанции на 25% и повышения дальности полета на 15%. Не реализованы планы вооружения самолета свободнопадающей бомбой мощностью, увеличенной до 200- 300 кт, и планирующей бомбой мощностью 50 кт с дальностью полета более 285 км.

В 1977 г. 12 бомбардировщиков модифицированы в стратегические разведчики для использования на больших высотах (16700-18200 м) при числе полета М›2 и на малых высотах (90-180 м) при скорости полета 880-1200 км/ч. В 1981 г. началась программа работ по модификации 18 самолетов «Мираж »IVA в вариант «Мираж»IVP, вооруженный ядерной ракетой ASMP. Первая эскадрилья самолетов «Мираж »IVP достигла боевой готовности в мае 1986 г., последний из 18 самолётов был поставлен в декабре 1987 г. Перед принятием самолета «Мираж »IVP на вооружение проводились испытания по оценке воздействия электромагнитного излучения на его системы и вооружение, по определению ЭПР самолета, испытания средств противомолниевой защиты.

К середине 1993 г. на вооружении ВВС Франции оставалось 15 самолетов «Мираж»IVP, помимо которых в составе стратегических сил имелось 45 самолетов «Мираж»20001М, обладающих несколько меньшей дальностью полета, но также вооруженных ракетами ASMP и оснащенных, в отличие от «Миража»IV, системой следования рельефу местности. Предполагается, что «Миражи»IV будут полностью заменены самолетами «Мираж»2000 в 1996-1997 гг. ASMP находится также на вооружении палубных самолетов «Супер Этандар».

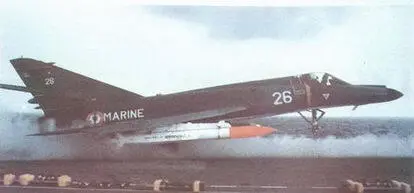

Палубный истребитель-бомбардировщик Дассо «Супер Этандар» с ракетой ASMP

К концу 1990-х годов (когда устареют нынешние ракеты S-3D шахтного базирования) Франция все же (из-за бюджетных ограничений) встанет перед необходимостью отказаться от одного из компонентов существующей стратегической ядерной триады. Французские ПЛАРБ будут сохранены на вооружении в любом случае. Из двух остальных компонентов – стратегической авиации и шахтных МБР S-3D – в строю, как полагает высшее военное руководство, следует оставить авиацию, поскольку авиационные ракеты «обладают явным преимуществом в отношении диверсификации целей, гибкости применения и точности стрельбы» и с большей вероятностью могут преодолевать ПВО противника, чем баллистические ракеты. Необходимость в подавлении жизненно важных центров потенциального противника «говорит в пользу применения более точного оружия, мощность ядерной БЧ которого может регулироваться в зависимости от задачи».

КОНСТРУКЦИЯ.

Самолет цельнометаллический, выполнен по схеме «бесхвостка» и имеет среднерасположенное трехлонжеронное треугольное в плане крыло с относительной толщиной у корня/на концах 3,8/3,2% и запилом по передней кромке. Имеются двухсекционные элевоны. На верхней и нижней поверхностях крыла установлены воздушные тормоза. Средства механизации и противообледенительная система крыла отсутствуют. Панели обшивки изготовлены с применением механического фрезерования, нервюры и некоторые другие элементы конструкции – с применением химического фрезерования.

Фюзеляж полумонококовой конструкции, выполнен в соответствии с правилом площадей. Киль стреловидный двухлонжеронной конструкции с отсеком для тормозного парашюта – в корневой части. Ресурс планера оценивался примерно в 7500 ч за исключением лонжеронов крыла, которые предполагалось заменить для продления срока службы самолета. Двухместная кабина экипажа оборудована катапультируемыми креслами Мартин-Бейкер Мк.ВМ4, расположенными тандемом. Фонарь над креслом летчика и обтекатель над креслом штурмана-оператора откидываются назад-вверх.

Шасси фирмы Месье состоит из двух основных стоек с четырехколесными тележками и передней двухколесной стойки. Передняя стойка убирается назад, основные стойки убираются вперед в фюзеляж. Давление в пневматиках основных колес 1,2 МПа (12 кгс/см 2 ), передних колес – 0,8 МПа (8 кгс/см 2 ).

СИЛОВАЯ УСТАНОВКА.ТРДФ SNECMA «Атар»9К имеет девятиступенчатый компрессор со степенью повышения давления 7,2, кольцевую камеру сгорания и двухступенчатую турбину. Реактивное сопло всережимное, регулируемое. Воздухозаборники двигателей боковые, полукруглые, с подвижными полуконусами и впускными створками. Диаметр двигателя 1,02 м, длина 5,94 м, масса 1485 кг, расход воздуха 72 кг/с, удельный расход топлива на форсажном режиме 2,15 кг/кгс-ч, на максимальном бесфорсажном режиме 1,04 кг/ кгс-ч. Система регулирования гидромеханическая. Регуляторы частоты вращения двигателя и температуры газов в сопле объединены с регуляторами расхода топлива и положения створок реактивного сопла.

Внутренний запас топлива размещается в баках-отсеках, расположенных в крыле между лонжеронами, в киле и в центральной части фюзеляжа между кабиной и отсеком двигателей. Под крылом могут устанавливаться два подвесных топливных бака емкостью по 2500 л. Для перегоночных полетов предусмотрена возможность установки под фюзеляжем вместо бомбы дополнительно третьего подвесного топливного бака. Имеется система перекачки топлива, обеспечивающая перекрестное питание двигателей.
