Семен Федосеев - Оружие современной пехоты. Часть 1

Конструкция самого пистолета содержит в себе немного нового. Показанный фирмой образец представляет собой только «концепт» будущего оружия, но демонстрирует возможность вместить всю систему в размеры и вес стандартного боевого пистолета. Он имеет стальные рамку, ствол и затвор-кожух. В передней и тыльной части рукоятки использованы рифленые пластиковые вставки (накладки). Вставки, по-видимому, могут быть выполнены сменными для регулировки величины рукоятки. Пластиковые вставки имеются также по бокам тыльной части затвора, служа захватами под пальцы.

Автоматика работает по схеме полусвободного затвора, возвратная пружина надета на ствол. Затвор-кожух скользит по внутренним направляющим рамки. Ударно-спусковой механизм работает только как самовзводный, что позволило исключить специальные предохранители. На пазы в передней части рамки может крепиться лазерный целеуказатель или осветитель.

Двухрядный магазин с шахматным расположением 20 патронов вставляется в рукоятку. Увеличенная спусковая скоба сложной формы допускает стрельбу в плотных перчатках, а выемка на ее передней части – наложение указательного пальца поддерживающей руки. Пистолет рассчитан на стрельбу с правой или с левой руки, а также с двух рук.

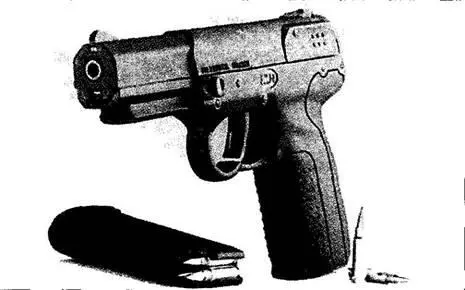

Пистолет 5-7 (FN)

Пистолет разбирается на четыре части: рамка, ствол, затвор-кожух, замыкатель ствола.

Характеристики

Патрон – 5,7x28 (SS190)

Масса (неснаряженный) – 608 г

Длина – 280 мм

Емкость магазина – 20 патронов

Модель 1951 – штатное оружие итальянской армии. Модель 1951, известная под именем «Бригадир», состоит также на вооружении в Израиле и в Египте. В Египте пистолет выпускался под названием «Хэлван».

Пистолет состоит из четырех основных частей: рамка, ствол, затвор-кожух и возвратный механизм. В рамке размещаются магазин, ударно-спусковой механизм. На стволе закреплен запирающий механизм с качающейся личинкой в нижней части. Система запирания качающейся личнкой с отпирающим стержнем была разработана известным итальянским конструктором Т. Маренгони на основе Р.38 «Вальтер». Затвор движется по направляющим в верхней части рамки.

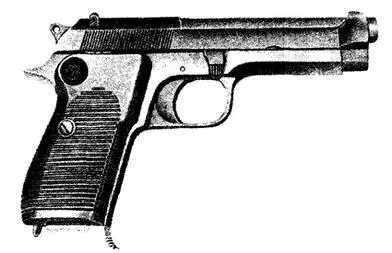

Пистолет «Беретта» 1951

Для заряжания пистолета надо нажать защелку магазина в нижней левой части рукоятки и вынуть магазин. После вкладывания снаряженного магазина отвести затвор назад и затем отпустить его, таким образом взведя курок. Для постановки пистолета на предохранитель перевести его кнопку справа налево.

При выстреле затвор-кожух идет назад и тянет за собой сцепленный с ним ствол. Примерно через 13 мм хода отпирающий стержень на выступе казенной части ствола упирается в рамку и останавливается. Так как ствол с затвором продолжает движение, стрежень отжимает запирающую личинку, и затвор расцепляется со стволом. Ствол останавливается, затвор движется еще около 50 мм. Курок взводится, а пустая гильза выбрасывается. Под действием возвратной пружины затвор идет вперед и досылает следующий патрон в патронник. Затвор толкает вперед ствол, запирающее устройство поднимается и сцепляет ствол с затвором. Движение затвора со стволом вперед заканчивается, когда ствол упирается в замыкатель.

При нажатии на спусковой крючок при первом выстреле спусковой рычаг идет назад и поворачивает шептало, освобождая курок. Курок, под действием боевой пружины, бьет по ударнику, происходит выстрел. Если произошла осечка, то необходимо вручную взвести курок и повторить спуск, т. к. самовзвода нет.

Характеристики

Патрон – 9x19 «парабеллум»

Масса – 660 г (неснаряженный)

Емкость магазина – 13 патронов

В этом пистолете, принятом к производству в 1976 г. и ставшим естественным развитием модели 1951, используется 9-мм патрон «парабеллум».

Автоматика пистолета действует по схеме отдачи ствола с коротким его ходом. Запирание канала ствола затвором-кожу хом производит личинка, шарнирно связанная со стволом. При движении ствола с затвором назад личинка опускается, расцепляет затвор со стволом и останавливает ствол. Пистолет имеет «фамильные» черты «Беретта»: большое окно затвора- кожуха, несколько выступающая из затвора дульная часть ствола. Большое окно затвора-кожуха позволяет легко проверять наличие патрона в патроннике, снижает вероятность задержки при выбрасывании из оружия стреляной гильзы.

Ударно-спусковой механизм – двойного действия. Курок – открытый, с винтовой боевой пружиной. Усилие спуска с предварительно взведенным курком – 1,8-3,0 кг, самовзводом – 3,4-7,4 кг. Смонтированный на рамке флажковый предохранитель запирает курок и разъединяет спусковую тягу с шепталом.

Имеется предохранительный взвод курка. Сильная пружина ударника позволяет плавно спустить курок без выстрела. Открыто смонтированный выбрасыватель служит указателем наличия патрона в патроннике.

Магазин – двухрядный, с шахматным расположением 15 патронов. Защелка магазина расположена снизу рукоятки позади гнезда магазина. По израсходовании магазина включается затворная задержка.

Мощный патрон, относительно длинный (около 14 калибров) ствол, хороший баланс обеспечивают меткую стрельбу из пистолета, несмотря на его заметный вес. Правда, размеры рукоятки малоудобны для стрелков с небольшими размерами кисти. 92-я модель имеет, пожалуй, самое богатое семейство из всех современных боевых служебных пистолетов и вызвала ряд подражаний – наиболее известны РТ-92 бразильской фирмы «Таурус».

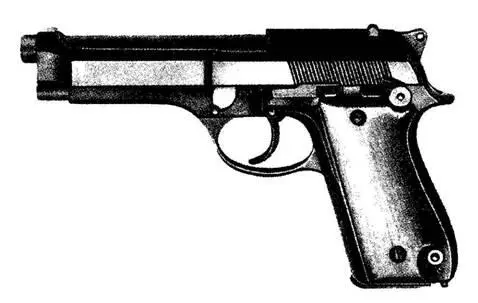

Пистолет «Беретта» 92

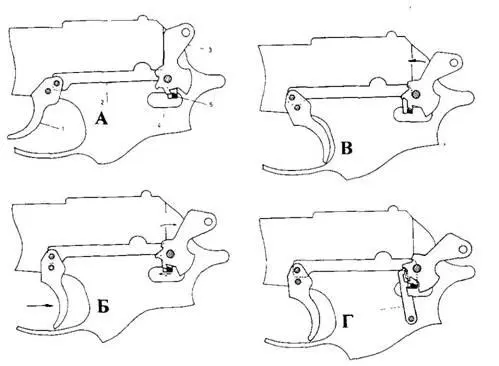

Работа ударно-спускового механизма пистолета«Беретта»92: Л – курок спущен, Б – взведение курка, В – спуск курка, Г – взведение курка движущимся затвором; 1 – спусковой крючок, 2 – спусковая тяга, 3 – курок, 4 – врез рамки, 5 – зацеп, 6 – шептало

Характеристики

Патрон – 9x19 «парабеллум»

Масса – 950 г (неснаряженный)

Длина – 217 мм

Длина ствола – 125 мм

Количество нарезов – 6 (правосторонние)

Начальная скорость ~ 390 м/с (номинально)

Емкость магазина – 15 патронов

Этот пистолет появился в 1977 г. и очень схож с моделью 92, описанной выше, но снабжен усовершенствованным предохранителем – флажковый предохранитель перенесен с рамки на затвор-кожух и обеспечивает предотвращение самопроизвольного срыва курка с боевого взвода. Он играет также роль рычага безопасного спуска – в рабочем положении он не допускает удара курка по ударнику, освобождает курок и разъединяет спусковую тягу и шептало.
