Семен Федосеев - Оружие современной пехоты. Часть 1

АК5 выпускается концерном FFV в Швеции, FNC (FHS) – компанией «Пиндад» в Индонезии. АК-5 шведского производства имеет ряд отличий от бельгийского прототипа: уширено цевье; для стрельбы в перчатках увеличена спусковая скоба; несколько изменены рукоятка взведения и крышка паза ствольной коробки; в связи с другим сортом пороха в патронах шведского выпуска усилены затвор, казенная часть ствола и курок; наружные металлические и пластиковые поверхности винтовки имеют зеленую окраску.

Характеристики

Патрон – 5,56x45 (М193 или SS109)

Масса (неснаряженный) – 3,8 кг (укороченный – 3,45 кг), (снаряженный) – 4,36 (4,01) кг

Длина – 997 мм (с откинутым прикладом); 766 мм (со сложенным прикладом).

Модель с укороченным стволом – 911 мм и 680 мм

Длина ствола – 449 мм (стандартный); ЗбЗ мм (укороченный)

Нарезы – 6 нарезов (правосторонние), шаг 305 мм или 178 мм

Начальная скорость – 965 м/с (патрон М193); 915 м/с (SS109)

Эффективная дальность стрельбы – 400 м

Темп стрельбы – 625-700 выстр./мин

Боевая скорострельность – до 120 выстр./мин

Емкость магазина – 30 патронов

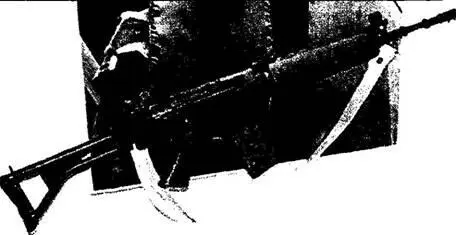

Шведская штурмовая винтовка АК-5

В середине 50-х гг. на вооружение армии Бразилии был принят патрон НАТО 7,62x51. Винтовки старых образцов были модифицированы. При выборе новой винтовки предпочтение было отдано бельгийской FN FAL и ее варианту с тяжелым стволом, известному в Бразилии как FAP («тяжелая автоматическая винтовка»), Она начала поступать на вооружение в начале 60-х гг, Первая партия винтовок FAL, FAP и FAL «Пара» была закуплена у «Фабрик Насьональ» (FN), в дальнейшем штатная модель стала производиться на оружейном заводе в Итажуба, в штате Минаш Жираиш. В 70-е гг. бразильское предприятие IMBEL создало на основе FAI серию 9-мм пистолетов-пулеметов MD-1 и -2. В 1987 г. «Бразармс Индустриа э Коммерцио» выпустила 5,56-мм модификации FAI и FAL «Пара». ВВС Бразилии оснащались американским карабином Ml с откидным прикладом. Однако позже выбрали западногерманскую винтовку НК 33 «Хеклер унд Кох». Были закуплены крупные партии двух вариантов винтовки: НКЗЗА2 (с постоянным прикладом) и НКЗЗКА1 (с укороченным стволом и выдвижным прикладом).

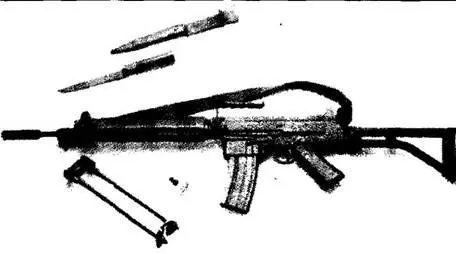

Штурмовая винтовка «Имбел»MD2

Оружейный завод в Итажуба работает над созданием винтовки калибра 5,56 мм для экспорта. За основу взята 7,62-мм винтовка модель 964.5,56-мм винтовка «Имбел» MD1 работает на принципе отвода пороховых газов и может вести одиночный или автоматический огонь. В ней используются патроны Ml93 или SS 109- Установлен откидной приклад.

Характеристики

Патрон – 5,56x45 М193 или SS 109

Длина ствола – 440 мм

Темп стрельбы – 700-750 выстр./мин

Работа по созданию этой винтовки была начата в конце 1978 г. LAPA («Лабораторией проектирования автоматического вооружения»), расположенной в г. Рио-де-Жанейро. Опытный образец появился примерно через год. Его многообещающие характеристики подтолкнули конструкторов к созданию еще одного опытного образца, который прошел испытания на полигоне сухопутных войск Бразилии.

Эта компактная штурмовая винтовка выполнена по схеме «буллпап» с широким применением прочных пластмасс. Ложа (корпус) – цельная пластиковая. На опытном образце установлен металлический коробчатый магазин емкостью 20 или 30 патронов от винтовки М16, промышленные образцы будут иметь секторные магазины из полупрозрачной пластмассы емкостью 20, 30 или 40 патронов. Опытный образец рассчитан под 5,56-мм патрон М193, а серийные предполагается изготавливать как под него, так и под патрон 5,56x45 НАТО.

На дульной части ствола крепится пламегаситель-компенсатор, на рукоятке для переноски – диоптрический прицел с установками на 200 и 400 м, который регулируется по горизонтали. Установка мушки на А-образном основании соответствует конфигурации винтовки с «линейной отдачей». Длина прицельной линии – 370 мм.

Окно для выброса стреляных гильз имеет подпружиненную крышку, которая открывается при взведении и стрельбе. Окно может помещаться с правой или с левой стороны. Рукоятка взведения расположена под рукояткой для переноски.

В ударно-спусковом механизме есть некоторые новшества. Так, введен необычный для винтовок режим самовзвода – он заменил традиционные предохранительные механизмы. Винтовка, подобно самовзводному пистолету, готова к ведению огня в любой момент, и в то же время случайный выстрел исключается. Флажок переводчика режима огня расположен слева между приемником магазина и затыльником приклада. Он имеет три положения для выбора режима огня («Ь, «3», «30») и две установки для выбора действия спускового механизма («DA» и «SA»). Положение «1» означает одиночный огонь, «3» – фиксированные очереди по три выстрела, «30» – непрерывный огонь. До или после взведения стрелок устанавливает флажок в любое положение. Если огонь открывается сразу же, флажок будет установлен в положение «SA», при этом тяговое усилие будет небольшим, а ход спускового крючка – коротким. Повышается точность стрельбы. Положение «DA›› (самовзвод) используется после окончания стрельбы или если из винтовки какое-то время не ведется огонь. Этим обеспечивается безопасность при переноске, огонь можно открыть в любой момент, но для этого потребуется большее усилие на спусковой крючок, а его ход увеличится.

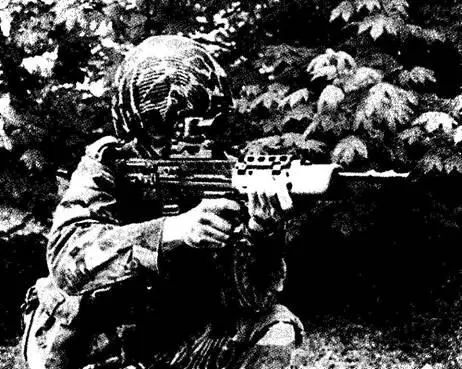

Штурмовая винтовка L85A1

Характеристики

Патрон – 5,56x45 (M193)

Масса (неснаряженный) – 3,16 кг; 3,48 кг (со снаряженным металлическим магазином емкостью 20 патронов); 3,62 кг (то же, емкостью 30 патронов)

Длина – 738 мм

Длина ствола – 489 мм

Нарезы – 6 нарезов (правосторонние), шаг 305 мм

Начальная скорость – около 1000 м/с

Темп стрельбы – 650-700 выстр./мин

Емкость магазина- 20, 30 или 40 патронов

Компоновочная схема «буалпап» («бычок») была отработана в Великобритании конструкторами С. Торпом и С.К Янсоном в 1946-50 гг. в опытных 7-мм винтовках ЕМ1 и ЕМ2 (известна также как No9 Mkl, рассматривалась как кандидат на роль «винтовки НАТО»). Схема предполагала: для уменьшения общей длины оружия – перенесение деталей автоматики и ударно-спускового механизма в приклад, установку пистолетной рукоятки впереди магазина, для снижения подскока оружия под действием отдачи – поднятие приклада на линию оси канала ствола («принцип линейной отдачи»). Заметим, что в СССР еще в 1946 г. основные черты схемы «буллпап» были воплощены в опытном 7,62-мм автомате тульского конструктора ГА Коробова ТКБ-408-2.
