На стволе устанавливается пламегаситель, служащий также для стрельбы винтовочной гранатой. Предусмотрена установка штыка, оптических и ночных прицелов. Контейнер с приспособлениями для чистки размещается на направляющем цилиндре рукоятки взведения. К винтовке могут придаваться сошки, приспособление для снаряжения магазина и устройство для стрельбы холостыми патронами.

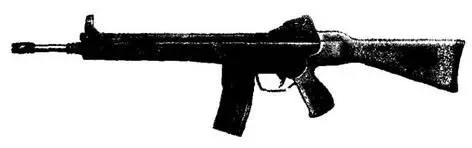

Штурмовая винтовка «СЕТМЕ» L

Флажок переводчика-предохранителя имеет положения «Т›› (одиночный огонь) или «R› (непрерывный огонь), «S» (предохранитель). При необходимости винтовку можно поставить на предохранитель при заднем положении затвора. Для этого надо отвести рукоятку взведения назад и после этого не отпустить, а перевести вверх в вырез в задней части паза ствольной коробки.

Прицельные приспособления включают мушку с кольцевым ограждением и откидную рамку прицела с треугольной прорезью для стрельбы на дальности до 100 м и отверстиями на 200,300 и 400 м.

Характеристики модели С

Патрон – 7,62x51 НАТО

Масса – 4,2 кг (с деревянной ствольной накладкой); 4,5 кг (с сошками и металлической накладкой)

Длина – 1015 мм

Длина ствола – 450 мм

Нарезы – 4 нареза (правосторонние); шаг 305 мм

Прицельный радиус – 580 мм

Начальная скорость – 780 м/с

Темп стрельбы – 550-650 выстр./мин

Эффективная дальность – 600 м

Емкость магазина – 20 патронов

Эта винтовка стала результатом работ СЕТМЕ по модернизации оружия калибров 7,92 мм и 7,62 мм. В калибре 5,56 мм создано два образца: стандартная винтовка с постоянным прикладом (модель L) и укороченный образец с выдвижным прикладом (модель LC). На первых образцах использовался магазин на 20 патронов, впоследствии замененный на стандартный магазин американской винтовки Ml6 емкостью 30 патронов. Также был заменен 4-позиционный прицел на 100, 200, 300 и 400 м на 2-позиционный диоптрический на 200 и 400 м. На прицеле и мушке нанесены светящиеся точки для стрельбы в условиях слабой освещенности. Система автоматики аналогична другим образцам фирмы.

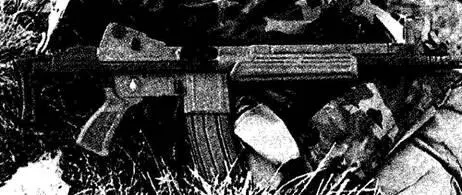

Штурмовая винтовка «СЕТМЕ» LC

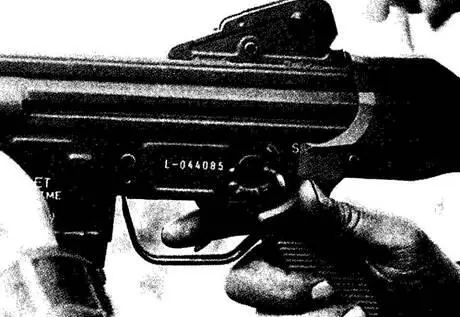

Переводчик-предохранитель «СЕТМЕ» L

Характеристики модели L/LC

Патрон – 5,56x45

Масса (неснаряженный) – 3,4 кг

Длина – 925/665 мм (со сложенным прикладом) и 860 мм (с выдвинутым прикладом)

Длина ствола – 400/320 мм

Нарезы – 6 нарезов (правосторонние), шаг 178 мм

Начальная скорость – 875/832 м/с

Темп стрельбы – 600-750/650-800 выстр./мин

Емкость магазина – 12 или 30 патронов

Штурмовая винтовка Беретта 70/90

Система стрелкового оружия 70/90 была разработана в 1984 г. специально для итальянской армии под патрон 5,56x45 НАТО и включает четыре образца:

карабин SC 70/90 для войск специального назначения;

штурмовую винтовку AR 70/90;

укороченный карабин SCS 70/90 для танковых экипажей;

ручной пулемет AS 70/90 для отделения.

Винтовка AR 70/90 является усовершенствованным вариантом модели 70/223 с большей надежностью работы.

Вместо резьбового соединения ствола со ствольной коробкой, которое требует тщательной ручной обработки, в системе 70/90 применена оригинальная конструкция. В ствольной коробке имеется отверстие, в котором ствол крепится плоской поверхностью казенной части с помощью муфты и буртика на стволе. При последующей замене ствола следует обратить внимание на точность подгонки плоскостей ствола и ствольной коробки. Пламегаситель может использоваться для стрельбы винтовочной гранатой.

Автоматика оружия работает на основе отвода пороховых газов. Применена обычная группа поршень-камера при максимально вынесенном вперед газоотводном отверстии. Система запирания позаимствована у карабина M1 «Гаранд» и АК-47 и включает в себя два боевых выступа. Такое решение имеет преимущество в том, что при запирании затвор входит непосредственно в пазы ствольной коробки. Таким образом, импульс отдачи принимается только стволом и боевой личинкой, что позволило изготовить остальные детали из менее прочных и более дешевых материалов. Газовый регулятор имеет три положения: нормальное, широкого открытия и полностью закрытое для стрельбы винтовочной гранатой, при котором рычаг газового регулятора поднимается вверх и служит для прицеливания. При опускании рычага надевание гранаты на ствол невозможно.

Спусковой механизм позволяет вести одиночный огонь, непрерывный и фиксированными очередями по три выстрела. Соответственно двухсторонний флажок переводчика-предохранителя имеет четыре установки: «S» – предохранитель, «1» – одиночный огонь, «2» – непрерывный огонь, «Р» – фиксированными очередями. Гнездо для магазина унифицировано, в соответствии со стандартом НАТО STANAG 4179, и позволяет использовать любые магазины от американской M16. Защелка магазина также двухсторонняя.

Рукоятка для переноски крепится защелкой на верхней части ствольной коробки и имеет простое прицельное устройство со светящейся меткой для быстрого прицеливания в условиях ближнего боя и слабой освещенности, однако не несет собственно прицела. Стойки рукоятки имеют прорези и не перекрывают линию прицеливания. Основные прицельные приспособления включают плоскую мушку на газоотводном узле и двухпозици- онный диоптрический прицел (на 250 и 400 м) у заднего конца ствольной коробки. Мушка может регулироваться при пристрелке по высоте, а прицел – по направлению. Длина прицельной линии – 555 мм. Вместо рукоятки может устанавливаться кронштейн для крепления любого оптического или ночного прицела по стандарту НАТО STANAG 2324.

Постоянный приклад, пустотелая пистолетная рукоятка и цевье винтовки выполнены из прочного пластика. Спусковая скоба может откидываться для стрельбы в перчатках. На ствол могут крепиться простые складные сошки.

Карабин SC 70/90 отличается от винтовки только наличием откидного металлического приклада. Интересной особенностью является то, что сложенный приклад не мешает работе защелки магазина. «Специальный» карабин SCS 70/90 имеет по сравнению с SC 70/9 укороченный ствол и облегченный металлический приклад трубчатого типа. Кроме того, он не приспособлен для стрельбы гранатой, не имеет газового регулятора и крепления для штыка.
