При использовании CodeDesigner легкость написания и отладки программы на PICBASIC, а также загрузки ее в микроконтроллер сильно повышают производительность работы. Мой опыт показывает, что оптимальным является создание и отладка программы под Windows, но программирование лучше осуществляется в DOS моде.

Демонстрационной версии CodeDesigner Lite для большинства случаев оказывается достаточно, но по желанию можно расширить ее до полной версии CodeDesigner. CodeDesigner имеет любительскую версию за $45,00 и стандартную версию за $75,00.

Любительская версия CodeDesigner может работать только с компилятором PICBASIC. Стандартная версия поддерживает оба компилятора: PICBASIC и PICBASIC Pro. Некоторые отличительные характеристики CodeDesigner приведены ниже:

• Автодополнение текста: CodeDesigner делает написание текста программы более простым с помощью всплывающих окон Windows, автоматически заполняемых необходимыми операторами и данными.

• Поддержка работы с несколькими файлами.

• Подсвечивание строк, содержащих ошибки: CodeDesigner во время компиляции текста PICBASIC считывает информацию об ошибках и подсвечивает соответствующие строки программы.

• Синтаксическая поддержка: Опция оперативной синтаксической поддержки отображает синтаксис операторов среди допустимых операторов PICBASIC.

• Описание оператора: Если оператор является допустимым для PICBASIC, дескриптор оператора появляется в поле строки состояния.

• Разъяснения функций операторов: Достаточно поставить курсор на оператор PICBASIC, чтобы получить разъяснения его функции.

• Список меток: Окно списка меток высвечивает текущую метку и позволяет вам выбрать нужную метку из списка для осуществления перехода.

• Выделение цветом в PICBASIC: Возможно выделять различным цветом различные слова, строки, данные, комментарии, определения и т. д. Подобное выделение позволяет более легко читать текст программы PICBASIC.

• Закладки: Для отметки нужных мест в программе CodeDesigner имеет систему закладок.

• Возможность отмены/назначения предыдущего действия: Если вы по ошибке удалили строку, то для ее восстановления необходимо нажать клавишу «отменить».

• Система окон просмотра: Наличие нескольких окон просмотра позволит вам легко редактировать текст программы.

• Печать текста программы.

• Перемещение и вставка текста.

• Возможность вставки, удаления и копирования по строкам и столбцам.

• Поиск и замена в тексте.

• Компиляция и запуск устройства программатора.

В процессе установки компонент CodeDesigner создает поддиректорию в директории Program Files и устанавливается туда. Ярлык CodeDesigner помещается в меню программ Windows.

Данная программа аналогична по функции программе wink.bas для PICBASIC, но текст ее имеет отличия. Запустите программу CodeDesigner (Lte) – см. рис. 6.18 – и введите следующий текст:

‘ Программа мигалка

‘ Попеременное мигание двух светодиодов, подключенных к порту В

Loop:

High PORTB.0 ‘Включить светодиод, подключенный к порту RB0

Low PORTB.1 ‘Выключить светодиод, подключенный к порту RB1

Pause 500 ‘Задержка Ѕ с

Low PORTB.0 ‘Выключить светодиод, подключенный к порту RB0

High PORTB.1 ‘Включить светодиод, подключенный к порту RB1

Pause 500 ‘Задержка Ѕ с

got Loop ‘Переход по метке Loop для непрекращающегося мигания светодиодов

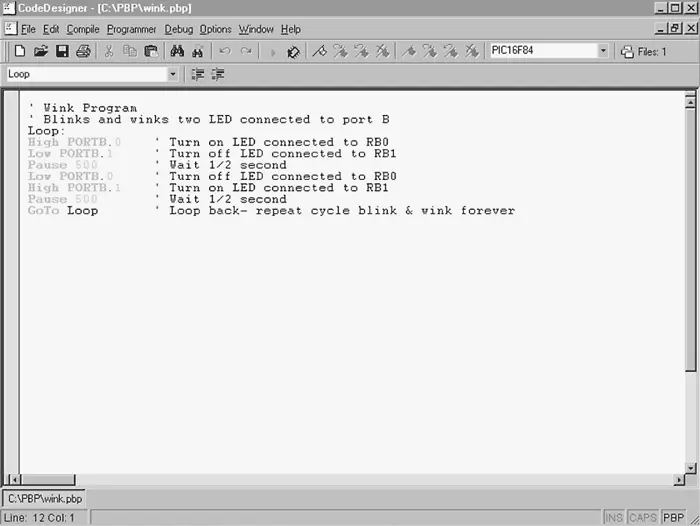

Рис. 6.18. Программа PICBASIC Pro, написанная с помощью CodeDesigner

CodeDesigner по умолчанию создает выходной код под микроконтроллер PIC 16F84. Это тип микроконтроллера, с которого я рекомендовал бы начать. Для изменения типа устройства вызовите меню устройств и выберите в нем подходящий тип микроконтроллера.

Для компиляции программы необходимо выбрать команду компиляции в соответствующем меню или нажать клавишу F5. CodeDesigner автоматически загрузит компилятор PICPASIC Pro для осуществления компиляции. Перед началом компиляции необходимо выбрать соответствующие опции в меню компилятора. CodeDesigner «попросит» выбрать директорию, в которой находится программа PICBASIC Pro и директорию для сохранения исходного и компилированного файлов.

После завершения компиляции мы можем приступить к следующему этапу – загрузке программы в микроконтроллер с помощью программатора EPIC. Необходимо следовать порядку, изложенному ранее в инструкции для компилятора PICBASIC.

По желанию вы можете запрограммировать ИС также с помощью CodeDesigner. Выберите опцию «загрузить программатор» в меню программатора или нажмите F6. CodeDesigner автоматически запустит EPICWIN.exe под Windows.

Когда программа EPIC под Windows запущена, необходимо установить параметры конфигурации в меню опций:

• Device: Установите тип устройства. Поставьте опцию 16F84 (по умолчанию).

• Memory size (K): Устанавливает емкость ПЗУ. Поставьте 1.

• OSC: Установка типа осциллятора. Установите ХТ – кварцевый резонатор.

• Watchdog timer: Таймер режима ожидания. Установите On.

• Code protect: Защита кода. Установите Off.

• Power-up timer enable: таймер режима включения. Установите High.

После установки параметров конфигурации вставьте микроконтроллер PIC 16F84 в панельку платы программатора EPIC. В случае если CodeDesigner при запуске программы EPIC выдает ошибку «программатор EPIC не найден» (см. рис. 6.19), вы можете либо произвести диагностику программы, либо попробовать запустить EPIC в DOS моде. Инструкции по запуску матобеспечения EPIC под DOS приведены в разделе описания PICBASIC. Схема тестового устройства аналогична схеме для компилятора PICBASIC.

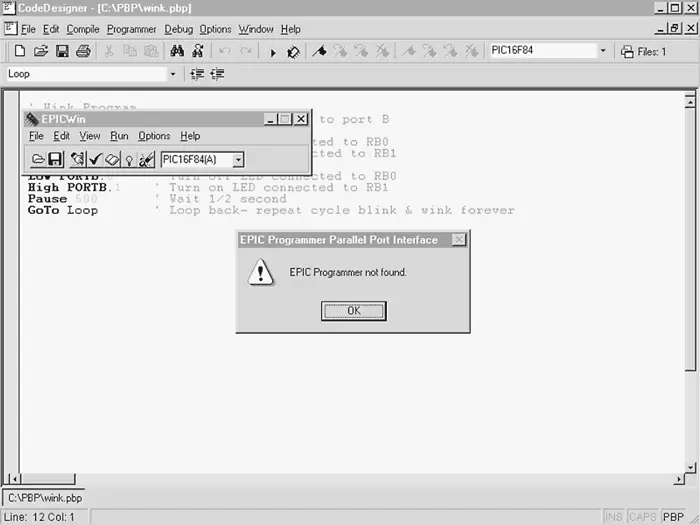

Рис. 6.19. Запуск программы EPIC из CodeDesigner

Включите питание схемы. Светодиоды, подключенные к микроконтроллеру, будут попеременно включаться и выключаться.

Сейчас настало время продемонстрировать вам, как используются микроконтроллеры в различных схемах. Вы уже обладаете начальным опытом программирования микроконтроллера 15F84. В этой главе приведены некоторые основные функции использования микроконтроллеров в различных устройствах. Эти функции повсеместно реализуются в микроконтроллерах, используемых в различных схемах и разработках.

Для начала посмотрим, как микроконтроллер может определить замыкание цепи. Для этой цели могут быть использованы любые из 13 шин ввод/вывод, которые работают в логике TTL. Для определения замыкания мы будем использовать эти логические уровни в соединении с выключателями (см. рис. 6.20).
