• полноту и достоверность представления объекта поддержки в рамках решаемых объектом задач;

• корректность выполняемых объектом действий;

• достаточность информации для решаемых объектом задач;

• устойчивость к внесенным в описание изменениям и дополнениям;

• открытость для вмешательства пользователей;

• независимость от разработчиков при эксплуатации;

• лояльность к используемым вычислительным средствам.

Применение расширенной методологии IDEF для анализа и реинжиниринга бизнес-процессов в производственных и организационных системах. Одним из возможных путей решения данной проблемы является применение технологии анализа и реинжиниринга бизнес-процессов (Business Process Reenginiring – BPR) – составной части комплекса информационных технологий CALS (Continuous Acquisition and Life-cycle Support).

Понятие BPR может быть определено как фундаментальное переосмысление и перепроектирование бизнес-процессов с целью существенного повышения эффективности деятельности предприятия: сокращения затрат, повышения качества и сокращения сроков выполнения заказов. В свою очередь, понятие CALS определяется как комплекс информационных технологий повышения эффективности бизнеса на основе совместного использования коммерческих и технических данных в ходе жизненного цикла некоторого продукта. В целом технологии CALS предназначены для анализа или разработки бизнес-процессов поддержки жизненного цикла некоторого продукта, в который вовлечено n участников, а затем организации эффективного информационного взаимодействия между ними. Помимо технологий BPR, CALS включает в себя стандарты и технологии электронного документооборота, электронной коммерции и совместного использования данных о продукте (STEP).

Данная задача разработки технологии анализа и реинжиниринга бизнес-процессов представляется актуальной особенно сегодня, в условиях формирования естественной кооперации производственных предприятий, для решения наукоемких задач или выполнения масштабных проектов. Поскольку эффективность возникшей в свое время спонтанно производственной структуры не всегда очевидна, появляется необходимость в технологии макроанализа текущего состояния, выявления принципиальных проблем, их решения, а уже затем разработки эффективной системы информационного взаимодействия составных частей. Технологии CALS позволяют на этапе анализа построить функциональную модель жизненного цикла продукта (или фрагмента жизненного цикла) и уточнить роли, функции и взаимосвязи субъектов создаваемой структуры. Цели очевидны: представить взаимосвязанную деятельность субъектов в виде, пригодном для анализа, выявить их материальные и информационные взаимосвязи и получить бизнес-характеристики процесса, необходимые (по меньшей мере) для сравнения вариантов.

Для решения подобных задач уже несколько десятилетий существует методология SADT (Structure Analysis and Design Technique), разработанная еще в 70-х годах в развитие методов исследования операций и получившая дальнейшее продолжение в методах CASE (Computer Aided System Engineering), IDEF (Integrated Definitions) и CALS (Computer Aided Logistic Support). Естественным толчком к развитию упомянутых методов явились проблемы, возникшие в крупных корпорациях Rockwell, Boeing,

Министерстве обороны США в области управления и анализа эффективности функционирования больших организационных структур в их жизненном цикле, а также вследствие бурного развития компьютеризации деятельности. В частности, стандарты IDEF/0 и IDEF/IX, регламентирующие функциональное и информационное описание больших систем, были разработаны Министерством обороны США для собственных нужд, а уже впоследствии стали достоянием гражданских отраслей, также нуждающихся в методах анализа процессов маркетинга, проектирования, производства и эксплуатации в их взаимосвязи. Возникла логистика – наука об управлении ресурсами организации в ходе жизненного цикла, появилось понятие CALS-информационных технологий логистической поддержки жизненного цикла. При этом стандарты моделирования IDEF/0/IX продолжают развиваться и использоваться как для проектирования, так и для анализа и реинжиниринга больших организационных структур, корпораций, финансово-промышленных групп, вовлеченных в поддержку жизненного цикла некоторого продукта или изделия.

Другой причиной развития данного подхода явились требования стандартов ИCO 9000, касающиеся качества продукции и услуг и их международной сертификации, которые требуют также сертификации «производственных» процессов. Таким образом, электронное документирование процессов в организации стало необходимым условием ее конкурентоспособности на рынке.

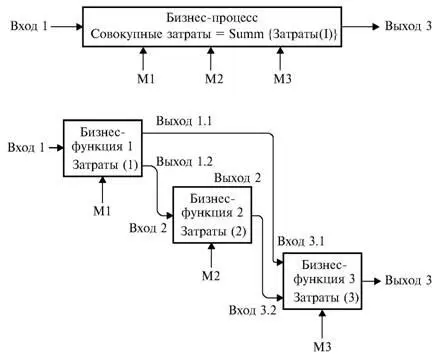

Модель IDEF представляет собой структурированное изображение функций производственной системы или среды, информации и объектов, связывающих эти функции (рис. 7.5). Модель отражает деятельность организации и дает ясное представление об информации, перерабатываемой каждой функцией, о том, как и почему это делается, сообщает об ограничениях. Модель строится методом декомпозиции от крупных составных структур к более мелким конкретным. Выделяют уровни декомпозиции: уровень задач/уровень функций/уровень подфункций/уровень операций/уровень переходов. Каждый уровень содержит одноименные элементы декомпозиции (уровень задач – задачи, уровень функций – функции и т. д.). Элементу декомпозиции (узлу модели) соответствуют четыре характеристики: вход/выход/условие/ используемые ресурсы (обозначаемые в терминах IDEF-механизмы (М)). Полученная функциональная модель представляет собой исчерпывающее, формальное, программно-поддерживаемое описание производственной деятельности с указанием всех используемых ресурсов. В конечном итоге на основе функциональной модели (IDEF/0) строится информационная модель IDEF/IX, описывающая производственную деятельность в терминах информационных объектов в их взаимосвязи.

Рис. 7.5

На основе функциональной модели множеству действий (переходов, операций, подфункций, функций) в соответствии с технологией АВС-анализа (Activity Based Costing) ставится в соответствие множество значений затрат. Таким образом, совокупность моделей IDEF/0 и АВС представляет собой бизнес-описание производственной деятельности, в котором для каждой функции, подфункции или операции указываются затраты на ее выполнение.

Функциональная модель системы обеспечения качества. Моделирование любой сложной системы или процесса выполняется в несколько этапов.

Этап 1: определение объекта, описываемого моделью;

Этап 2: определение целей и задач, выполняемых моделью;
