Виктор Алексеев - Материаловедение: конспект лекций

Тут можно читать онлайн Виктор Алексеев - Материаловедение: конспект лекций - бесплатно ознакомительный отрывок. Жанр: sci_tech, издательство ЭКСМО, год 2008. Здесь Вы можете читать ознакомительный отрывок из книги онлайн без регистрации и SMS на сайте лучшей интернет библиотеки ЛибКинг или прочесть краткое содержание (суть), предисловие и аннотацию. Так же сможете купить и скачать торрент в электронном формате fb2, найти и слушать аудиокнигу на русском языке или узнать сколько частей в серии и всего страниц в публикации. Читателям доступно смотреть обложку, картинки, описание и отзывы (комментарии) о произведении.
  • Название:
    Материаловедение: конспект лекций
  • Автор:
  • Жанр:
  • Издательство:
    ЭКСМО
  • Год:
    2008
  • Город:
    Москва
  • ISBN:
    978-5-699-26919-8
  • Рейтинг:
    4.88/5. Голосов: 81
  • Избранное:
    Добавить в избранное
  • Отзывы:
  • Ваша оценка:
    • 100
    • 1
    • 2
    • 3
    • 4
    • 5

Виктор Алексеев - Материаловедение: конспект лекций краткое содержание

Материаловедение: конспект лекций - описание и краткое содержание, автор Виктор Алексеев, читайте бесплатно онлайн на сайте электронной библиотеки LibKing.Ru

Данный конспект лекций предназначен для студентов высших и средних специальных учебных заведений. В него входят сведения о древесине и древесных материалах, описываются их основные свойства. Дается характеристика металлов и сплавов, рассматриваются способы их применения. Приводятся основные сведения о лакокрасочных, смазочных, облицовочных материалах, а также классификация клеев и области их назначения.

Материаловедение: конспект лекций - читать онлайн бесплатно ознакомительный отрывок

Материаловедение: конспект лекций - читать книгу онлайн бесплатно (ознакомительный отрывок), автор Виктор Алексеев
Тёмная тема
Сбросить

Интервал:

Закладка:

Сделать

Сухая древесина представляет собой древесное вещество и воздух, причем массовая доля воздуха в ней незначительна Поэтому теплоемкость сухой древесины практически равна теплоемкости древесного вещества. Удельная теплоемкость древесины практически не зависит от породы и при температуре 0 °C для абсолютно сухой древесины равна 1,55 кДж. С повышением температуры удельная теплоемкость несколько возрастает и при температуре 100 °C увеличивается примерно на 25 %. При увлажнении древесины ее теплоемкость увеличивается.

Процесс переноса тепла в древесине характеризуется двумя показателями – коэффициентом теплопроводности и коэффициентом температуропроводности. Коэффициент теплопроводности? численно равен количеству теплоты, которое проходит в единицу времени через стенку из древесины площадью 1 м 2и толщиной 1 м при разности температур на противоположных сторонах стенки в 1 °C. Он измеряется в Вт / (м × °С).

Коэффициент температуропроводности характеризует скорость изменения температуры древесины при ее нагревании или охлаждении. Он определяет тепловую инерционность древесины, т. е. ее способность выравнивать температуру. Коэффициент температуропроводности рассчитывают по формуле:

α = λ/с × ρ,

где ρ – плотность материала, кг/м3;

λ – коэффициент теплопроводности, Вт / (м × °С);

с – удельная теплоемкость древесины, кДж / (кг × °С).

4. Электрические и акустические свойства древесины

Как показали многочисленные исследования электрических свойств древесины, ее электропроводность, т. е. способность проводить электрический ток, находится в обратной зависимости от ее электрического сопротивления. Существуют поверхностное и объемное сопротивления, которые в сумме дают полное сопротивление образца древесины, размещенного между двумя электродами. Объемное сопротивление характеризует препятствие прохождению тока сквозь толщу образца, а поверхностное – по поверхности. Показателями электрического сопротивления служат удельное объемное и удельное поверхностное сопротивления.

Исследования показали, что сухая древесина плохо проводит ток, но с повышением влажности ее сопротивление уменьшается. Это видно из данных, полученных при исследованиях (табл. 1).

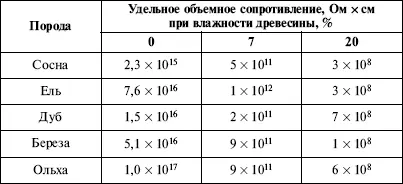

Таблица 1

Снижение поверхностного сопротивления происходит при увеличении влажности - фото 6

Снижение поверхностного сопротивления происходит при увеличении влажности. Например, при увеличении влажности бука от 4,5 до 17 % поверхностное электрическое сопротивление уменьшается с 1,2 × 10 13до 1 × 10 7Ом.

Кроме того, в результате исследований установлено, что снижение электрического сопротивления древесины происходит при ее нагревании, особенно при ее низкой влажности Так, увеличение температуры от 20 до 94 °C снижает сопротивление абсолютно сухой древесины в 10 6раз.

Акустические свойства.При исследованиях акустических свойств древесины установлено, что скорость распространения звука в древесине тем больше, чем меньше ее плотность и выше модуль упругости. Средние значения скорости звука вдоль волокон для комнатно—сухой древесины равны: дуб – 4720 м/с, ясень – 4730 м/с, сосна – 5360 м/с, лиственница – 4930 м/с. Далее исследования показали, что скорость звука поперек волокон в 3–4 раза меньше, чем вдоль волокон. Скорость распространения звука зависит от свойств материалов и в первую очередь от плотности, например в стали звук распространяется со скоростью 5050 м/с, в воздухе – 330 м/с, а в каучуке – 30 м/с. На данных, полученных при исследованиях акустических свойств древесины, построен ультразвуковой метод определения ее прочности и внутренних скрытых дефектов По существующим строительным нормам звукоизоляция стен и перегородок должна быть не ниже 40, а междуэтажных – 48 дБ. Согласно данным исследований звукопоглощающая способность древесины низка, например звукоизоляция сосновой древесины при толщине 3 см составляет 12 дБ, а дубовой при толщине 4,5 см – 27 дБ. Как установлено исследованиями, наилучшие акустические свойства в части наибольшего излучения звука имеет древесина ели, пихты и кедра, которая используется для изготовления многих музыкальных инструментов: щипковых, смычковых, клавишных и др. Как показала практика, наилучшими акустическими свойствами обладает древесина длительной выдержки – в течение 50 лет и более.

5. Прочность древесины

К механическим свойствам относятся прочность и дефор—мативность древесины, а также некоторые технологические свойства. Прочность древесины – это способность ее сопротивляться разрушениям под воздействием внешних нагрузок. Предел прочности древесины определяется путем испытания образцов на сжатие, растяжение, изгиб, сдвиг.

При испытании древесины на сжатие нагрузку производят вдоль волокон, затем поперек и в одном месте. Предел прочности определяют в МПа по формуле:

б сж= Р max/ a × b,

где P max– максимальная разрушающая нагрузка, Н;

а и b – размеры образца древесины, мм.

По данным испытаний установлено, что при растяжении древесины поперек волокон прочность составляет примерно 1/20 прочности при растяжении вдоль волокон. Поэтому при конструировании изделий и устройстве различных строительных конструкций не допускают случаев, чтобы растягивающие нагрузки были направлены поперек волокон.

На практике в большинстве случаев изделия из древесины работают с нагрузками на изгиб. Поэтому образцы древесины обязательно испытывают на изгиб, при этом определяют предел прочности в МПа по формуле:

б из= 3Р max× l/2 × b × h 2,

где l – расстояние между опорами, мм;

b – ширина образца в радиальном направлении, мм;

h – высота образца в тангенциальном направлении, мм.

При изгибании образца с выпуклой стороны возникают напряжения растяжения, а с вогнутой – сжатия. При нагрузках выше предельной величины разрушение древесины происходит в виде разрыва растянутых волокон на выпуклой стороне излома образца.

Большое значение имеет показатель прочности при сдвиге. Этот показатель определяют при испытаниях трех видов сдвига: на скалывание вдоль и поперек волокон; на перерезание древесины поперек волокон. При этом предел прочности древесины на скалывание – б ск, МПа определяют по формуле:

б ск= Р max/ b × l,

где P max– максимальная нагрузка, Н;

b, l – толщина и длина образца в плоскости скалывания, мм. Испытания на перерезание древесины поперек волокон проводят на образцах с применением подвижного ножа. При этом предел прочности в МПа определяют по формуле:

τ = Р max/ 2 × a × b,

где P max– максимальная нагрузка, Н;

а и b – размеры сечения образца, мм (поперечные). Как показывают результаты испытаний, прочность древесины при перерезании поперек волокон в 4 раза больше, чем при скалывании вдоль волокон.

Читать дальше
Тёмная тема
Сбросить

Интервал:

Закладка:

Сделать


Виктор Алексеев читать все книги автора по порядку

Виктор Алексеев - все книги автора в одном месте читать по порядку полные версии на сайте онлайн библиотеки LibKing.




Материаловедение: конспект лекций отзывы


Отзывы читателей о книге Материаловедение: конспект лекций, автор: Виктор Алексеев. Читайте комментарии и мнения людей о произведении.


Понравилась книга? Поделитесь впечатлениями - оставьте Ваш отзыв или расскажите друзьям

Напишите свой комментарий
x
