Американские пневматические огнеметы (сохраняя основное вооружение) устанавливали на танках МЗА1, М5А1, М4А2 и на плавающих машинах LVT(A)1 и LVT(A)2. Вязкая смесь выбрасывалась на расстояние 90 м. После войны в американскую армию поступил танк М67, созданный на базе среднего танка М48. Огнемет вместо пушки устанавливался в башне машины. Дальность действия оружия составляла 190 м, а специальной огнесмесью даже 270 м.

Немцы впервые применили огнеметные танки в июне 1941 г. на советском фронте. Эти машины, созданные на базе легкого танка T-II модификаций D и Е, имели малые башни с пулеметом. Два огнеметных брандспойта устанавливались на передних углах корпуса. Запас горючей смеси (каменноугольная смола) составлял 320 л, дальность метания – 40 м. Из-за слабого бронирования эти машины несли большие потери и вскоре были сняты с вооружения.

В 1943 г. заводы выпустили 100 ОТ на базе среднего танка Т-Ш модификации М. У этой машины огнемет установлен в башне вместо 50-мм пушки. Запас смеси равнялся 1000 л. Машина сохранила два пулемета и получила шесть мортирок для стрельбы дымовыми патронами.

Итальянцы выпускали два типа огнеметных машин на базе танкеток CV3/33 и CV3/35, применявшиеся в боях в Северной Африке в 1940-1941 гг. и на советско- германском фронте в 1942 г. Огнемет пневматического действия становился на них вместо пулемета. Баки размещались либо на самой машине, либо в колесном прицепе. Дальность метания до 60 м.

Как мы видим, огнемет стал широко использоваться в качестве оружия танка. После войны эта идея получила дальнейшее развитие.

Устанавливались огнеметы и на послевоенных танках Т-54 и Т-55. В отличие от Т-34 на них брандспойт огнемета АТО-200 монтировался вместо спаренного с пушкой пулемета, при этом штатное орудие и курсовой пулемет сохранялись. Остальная конструкция была подобной ОТ-34. Машины обозначались ОТ-54 и ОТ-55 и выпускались малыми сериями.

Отечественный огнеметный танк ОТ-55 был создан советскими конструкторами на базе массового в то время танка Т-55. Внешне он почти не отличался от обычного танка. Та же массивная башня, прочный корпус, мощная пушка, традиционный гусеничный движитель. И артиллерийское орудие обычное, калибром 100 мм, предназначенное для выполнения своих прямых функций: поражения танков, самоходно-артиллерийских установок и других бронированных целей противника, подавления его артиллерии, различных огневых средств, уничтожения живой силы.

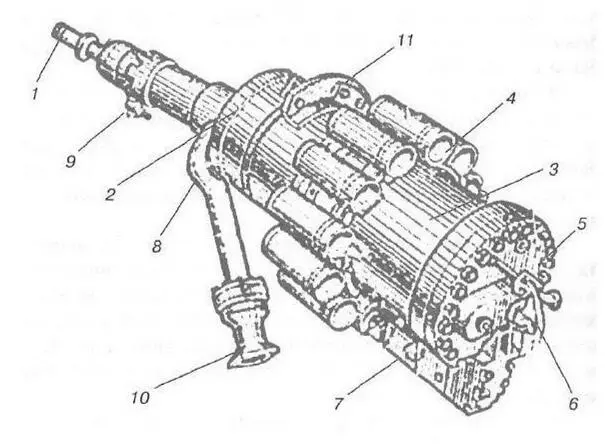

Танковый огнемет АТО-200:1 – насадка; 2 – корпус задвижки; 3 – цилиндр; 4 – камерный барабан; 5 – задняя крышка; 6 – выключатель; 7 – ползун; 8 – вилка; 9 – обратный клапан; 10 – подводящая труба; 11 – газовый клапан

Конструктивно огнемет АТО-200 размещен в башне танка в том месте, где обычно устанавливается пулемет, спаренный с пушкой. А огнеметное оборудование смонтировано в корпусе танка – в боевом отделении и отделении управления. Если придерживаться точной терминологии, то следует говорить о том, что на ОТ-55 установлен автоматический танковый пороховой поршневой огнемет многократного действия с пиротехническим зажиганием струи. Этот огнемет состоит из жидкостной части, газовой части с автоматикой, системы пиротехнического зажигания и системы предохранения.

В свою очередь в жидкостную часть огнемета входят: задвижка с подвижной иглой, цилиндр с передней крышкой и подводящей трубой, обратный клапан и поршень.

Основу газовой части составляет газовая полость цилиндра, т. е. пространство, находящееся между задней крышкой и поршнем. Все детали и узлы, которые здесь смонтированы, являются элементами автоматики.

Система пиротехнического зажигания предназначена для поджигания струи огнесмеси в момент ее вылета из насадки огнемета горящим факелом зажигательного патрона.

Для приведения огнемета в действие предусмотрены две спусковые кнопки, одна находится на пульте управления, а другая – на маховике поворотного механизма, что значительно облегчает действия экипажа при ведении огня.

Автоматическую стрельбу из огнемета обеспечивают несколько систем и механизмов. Главные из них – это камерный барабан, снаряжаемый пороховыми патронами, и барабан системы пиротехнического зажигания, в котором размещаются зажигательные патроны. В каморах и гнездах этих барабанов устанавливаются соответственно по 12 патронов, так как боекомплект огнемета составляет 12 огнеметных выстрелов. Вместимость бака для огнесмеси 460 л, а расход ее па один выстрел составляет 35 л.

Пороховой патрон состоит из стальной гильзы, в которую ввернута электрокапсюльная втулка. Внутри гильзы уложен заряд нитроглицеринового пороха массой 460 г и комбинированный воспламенитель. Масса окончательно снаряженного патрона достигает 1,34 кг. Зажигательный патрон представляет собой гильзу, в которую помещен пиропатрон с электрозапалом и пиротехнический элемент.

Огнеметный выстрел происходит в следующей последовательности. При нажатии на спусковую кнопку напряжение одновременно подается на реле времени и на очередной зажигательный пиропатрон. Последний воспламеняется и выбрасывает факел пламени впереди насадки. Таким образом, система пиротехнического зажигания приведена в состояние готовности и теперь лишь «ждет» подачи огнесмеси.

Спустя 0,1-0,2 с реле времени подает напряжение на электрокапсюльную втулку порохового патрона, который моментально срабатывает. Давление пороховых газов в цилиндре быстро нарастает, и, когда оно достигнет 15 кгс/см 2 , игла задвижки начинает перемещаться назад и открывает отверстие, соединяющее жидкостную полость цилиндра с насадкой задвижки.

Поршень под воздействием пороховых газов резко подается вперед и выталкивает огнесмесь из цилиндра через насадку. Давление, при котором происходит выбрасывание основной массы огнесмеси со скоростью 100 м/с, достигает 50-75 кгс/см 2 . Пролетая через факел зажигательного патрона, струя воспламеняется и в таком виде летит в цель.

В конце хода поршня срабатывает система клапанов: насадка продувается – из нее удаляются остатки огнесмеси, поршень под давлением огнесмеси в баке возвращается в исходное положение, оба барабана проворачиваются, подавая очередные патроны. Огнемет готов к новому выстрелу.

Такая удачная конструкция огнемета определяет, естественно, и его тактико-технические характеристики. Начнем с важнейшей – дальности огнеметания. При столь мощных параметрах струи максимальная дальность огнеметания достаточно велика и достигает 200 м. Глазомерно это расстояние можно представить себе как длину двух футбольных полей от ворот до ворот.
