Двигательная установка. TSR.2 оснащен двумя двухвальными турбореактивными двигателями «Олимп» 22R фирмы «Бристоль-Сиддли» с тягой на форсаже 146,80 кН (14970 кГ) каждый. Проблема выбора двигателя была одной из наиболее сложных в связи с требованием высокой экономичности силовой установки такого самолета. Отсутствие соответствующего, двухконтурного турбореактивного двигателя (в то время еще не была решена проблема дожигания в «холодном» вентиляторном контуре) предопределило использование одноконтурных турбореактивных двигателей. Боковые регулируемые воздухозаборники с подвижными полуконусами (регулировка автоматическая и ручная) имеют эллиптическое поперечное сечение.

Размах крыла, м 11,28

Длина, м 27,13

Высота, м 7,32

Площадь несущей поверхности, м 2 57,0

Масса пустого самолета, кг 18 800

Максимальная взлетная масса, кг 40000

Грузоподъемность, кг 7700

Емкость внутренних топливных баков, кг 13 500

Максимальная удельная нагрузка на крыло, кг/м 2 702

Максимальное отношение массы самолета к тяге при форсировании, кг/даН 1,37

Максимальная скорость, км/ч 2125

Максимальная скорость у земли, км/ч 1200

Посадочная скорость, км/ч 240

Практический потолок, м 20000

Дальность (ном./макс.), км 3500/6000

Продолжительность полета, ч 3

Длина разбега, м 650

Длина пробега, м 500

Рис. 2.127. Самолет F-111A с выпущенными предкрылками и закрылками.

История создания. История F-111 началась с конкурса на тактический многоцелевой истребитель TFX, удовлетворяющий требованиям как ВВС, так и военно-морской авиации ВМС США. В конкурсе предварительных проектов принимало участие шесть фирм, из которых ко второму этапу проектирования самолета были допущены «Дженерал дайнемикс» и «Боинг».

24.11.1962 г. было принято решение поручить разработку самолета (обозначенного F-111) фирме «Дженерал дайнемикс» в кооперации с фирмой «Грумман». Заказ включал строительство 23 самолетов (18Г-111А-для ВВС и 5F-111B-для ВМС США) на сумму 437,5 млн. долл. Эта сумма не учитывала затрат на двигатели, запасные части, наземное оборудование, тренировочное снаряжение, систему управления огнем и разработку ракет «Феникс». Планировалось построить в общей сложности (для ВВС и ВМС США) 1700 самолетов стоимостью около 7 млрд. долл. С учетом затрат на двигатели, запасные части, оборудование, тренировочное снаряжение и вооружение стоимость разработки опытных образцов составила свыше 1,2 млрд. долл. Облет первого опытного образца самолета состоялся 21.12.1964 г., а изменение конфигурации крыла в полете впервые было произведено 6.01.1965 г. К этому времени на разработку самолета было затрачено около 25 \ млн.чел.-ч, из которых на испытания в аэродинамической трубе пошло свыше 21 ООО чел.-ч.

Были разработаны и построены самолеты следующих модификаций:

– истребитель-бомбардировщик F-111А для ВВС США (18 предсерийных и 141 серийный, первые самолеты поступили на вооружение в 1967 г.), F-111D (облет 2.12.1968 г., 96 самолетов), F-111E (94 самолета) и F-111F (1971 г., 106 самолетов);

– истребитель-бомбардировщик F-111В для ВМС США (18.05.1965 г., 5 опытных образцов и 4 серийных самолета, первый из которых облетан 29.06.1968 г., в 1968 г. программа аннулирована);

– бомбардировщик стратегической авиации FB-111A (30.07.1967 г., 76 самолетов, первый серийный 13.07.1968 г.);

– штурмовик F-111C для Австралии (1968 г., 24 самолета);

– самолет-разведчик RF-111A (17.12.1967 г., модификация одного предсерийного самолета);

– самолет электронной разведки EF-111A (15.12.1975 г., модификация двух самолетов F-111A; облет первого серийного самолета, построенного фирмой «Грумман» по образцу F-111F, состоялся 10.03.1977 г.

Самолеты этой серии, оснащенные электронным оборудованием, имеют длину 23,47 м, высоту 6,10 м, собственную массу 24 313 кг и максимальную взлетную массу 39825 кг. Предусматривалось модифицировать таким образом 40 самолетов F-111F, однако в 1978 г. программа была аннулирована).

После первоначального отказа от серийного производства самолета В-1 была начата разработка модификации FB-111H на базе бомбардировщика FB-111A. Эта модификация характеризуется меньшим диапазоном изменения угла стреловидности крыла (16-60°) при том же максимальном размахе, большими длиной (26,88 м) и высотой (6,71.м), а также максимальной взлетной массой 63 500 кг. Предполагалось, что модификация сохранит 43% конструктивных элементов и 79% оборудования самолета FB-111A; целиком заменить придется лишь главные стойки шасси (их оборудуют двухколесными тележками типа «тандем») и двигатели (на F101-6E-100 с форсажной тягой 133,4 кН). Облет опытного образца планировался на конец 1979 г.

Строительство F-111 было самой крупной программой истребительной авиации США со времен второй мировой войны. При этом ни одна летная программа (даже создание самолета ХВ-70) не вызывала столько дискуссий.

Вначале с этим самолетом связывали большие надежды, так как F-111 должен был стать первым самолетом, удовлетворяющим требованиям как ВВС, так и военно-морской авиации США. Однако после проведения первых летных испытаний выяснилось, что модификация самолета, предназначавшаяся для ВМС США, непригодна для эксплуатации с авианосцев (впоследствии она была заменена самолетом F-14). На совершенствование модификации для ВВС США (с учетом полагаемого экспорта в Великобританию модификации F-111 К-варианта YF-111A) повлияли два события, имевшие место в 1968 и 1969 гг. Первое из них относится к боевым действиям во Вьетнаме, когда три из поставленных сюда шести самолетов были за короткое время сбиты. В 1969 г. имела место катастрофа самолета по причине отрыва поворотной части левой консоли крыла. После этих случаев число заказов резко сократилось, а фирма приступила к проведению дополнительных исследовательских работ. За 1964-1976 гг. было построено 562 самолета. В 1965 г. предполагалось, что стоимость одного серийного самолета будет составлять около 3,7 млн.долл.; однако уже в 1969 г. она возросла до 6,8 млн., а в 1973 г.-до 18,3 млн. долл. Одновременно выяснилось, что общие затраты по реализации . программы (в пересчете на один самолет) достигли 29,2 млн. долл. Стоимость разработки, строительства и испытаний двух опытных образцов FB-111H оценивалась в 380 млн. долл., а стоимость серийного самолета (при производстве 65 шт.)-в 42 млн. долл.

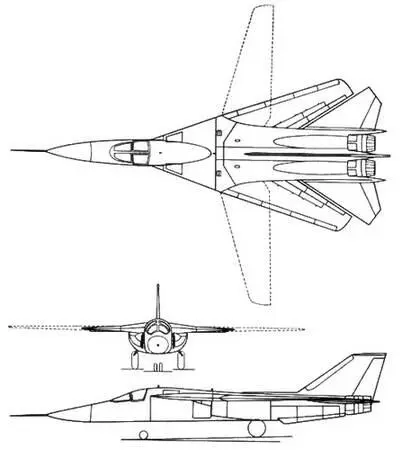

Рис. 2.128. Проекции двухместного многоцелевого истребителя с изменяемой геометрией крыла F-111A.

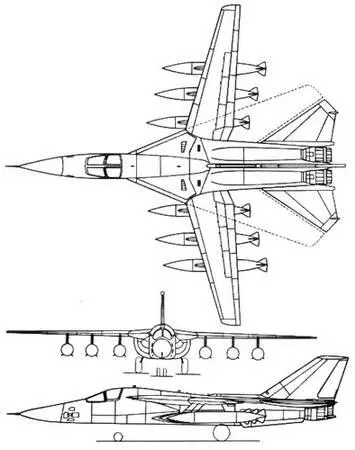

Рис. 2.129. Проекции стратегического бомбардировщика FB-111A.
