Эдмунд Цихош - Сверхзвуковые самолеты

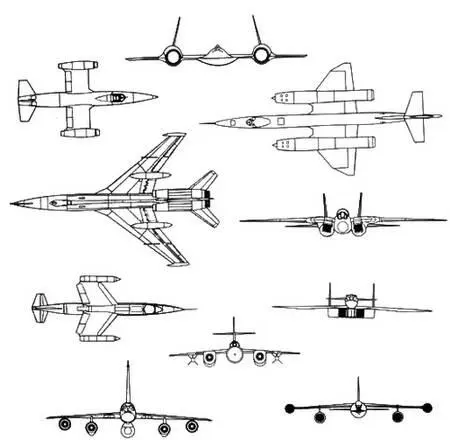

Рис. 1.43. Схемы размещения двигателей в сверхзвуковых самолетах.

Другого рода проблемы возникают при размещении двигателей в гондолах под задними частями крыла либо под корневой частью крыла и фюзеляжем. Такое местоположение гондол позволяет использовать систему косых скачков уплотнения, возникающих под крылом, для увеличения подъемной силы самолета. Наиболее эффективным с этой точки зрения является размещение двигателей в одной общей гондоле, как это сделано в самолете ХВ-70А. Однако недостаток такого решения заключается в увеличении массы конструкции из-за большой длины воздушных каналов. Разнесение гондол, как в самолете «Конкорд», позволяет использовать более короткие воздушные каналы и приводит к разгрузке крыла. Однако при этом прирост подъемной силы по сравнению с общей подфюзеляжной гондолой уменьшается в два раза (20 и 10% соответственно). Ввиду этого в самолете Ту-144 принято промежуточное решение.

В сверхзвуковых самолетах двухмоторная двигательная установка размещается обычно внутри хвостовой части фюзеляжа. Такая компоновка имеет следующие преимущества :

– отсутствие дополнительного аэродинамического сопротивления;

– уменьшение момента инерции массы самолета относительно его продольной оси, что облегчает управление по крену.

Но эта компоновка имеет также и недостатки, а именно:

– усложнение формы и конструкции, а также удлинение воздушных каналов;

– значительный объем фюзеляжа занят двигателями, воздушными каналами и выходными устройствами;

– затрудняется доступ к двигателям, так как для этого возможно использовать лишь относительно небольшие люки конструкции фюзеляжа.

Выше упоминалось, что расположение двигателей один над другим в плоскости симметрии самолета использовалось редко. Одним из двух самолетов, построенных по такой схеме, является «Лайтнинг». При проектировании этого самолета оказалось, что проблема размещения двух двигателей при условиях наименьшей площади миде- лева сечения и минимальной асимметрии тяги может быть успешно решена путем установки двигателей (с общим лобовым воздухозаборником) друг над другом с продольным сдвигом (верхний ближе к концу фюзеляжа). Это не только упрощает задачу балансировки самолета, но также приводит к увеличению боковой поверхности фюзеляжа, а значит, к улучшению путевой устойчивости и возможности некоторого уменьшения площади вертикального оперения.

Однако эта концепция не нашла последователей, так как, помимо обычных недостатков размещения двигателей в фюзеляже, ее характеризует еще более трудный доступ к двигателям, усложнение формы воздушных каналов, а также большой демпфирующий момент хвостовой части фюзеляжа, возникающий во время выполнения маневров в горизонтальной плоскости. Таким образом, основным вариантом компоновки двух двигателей в фюзеляже можно считать их расположение рядом друг с другом.

Наиболее часто двигатели устанавливаются в фюзеляже рядом практически вплотную и только в одном случае (самолет F-14) они раздвинуты на некоторое расстояние. Для первого варианта характерны большие потери давления и большая масса конструкции воздушных каналов (что связано с их большей длиной и криволинейной формой), а также опасность последовательного отказа обоих двигателей. Второй же вариант объединяет достоинства размещения двигателей в фюзеляже и в крыле, поскольку в этом случае воздушные каналы короткие и прямые, а двигатели разделены внутрифюзеляжным пространством, значительная часть которого может быть отведена под оборудование. Этот вариант компоновки отличается также меньшим сопротивлением хвостовой части фюзеляжа, которую можно выполнить в форме клина.

Основными параметрами, характеризующими двигатель как силовую установку самолета, являются развиваемая им тяга и удельный расход топлива. Эти параметры определяются на основании характеристик внутридвигательных процессов, которые в случае турбореактивного двигателя зависят главным образом от работы компрессора и турбины. Однако с увеличением скорости полета остальные узлы и агрегаты начинают оказывать на работу двигателя все большее влияние. Это в первую очередь относится к воздушному каналу, форма которого зависит не только от конструкции и назначения двигателя, но также и от его местоположения на планере. С увеличением скорости полета потери давления в воздушном канале увеличиваются, вследствие чего происходит уменьшение тяги двигателя и увеличение удельного расхода топлива.

Рис. 1.44. Возникновение неприсоединенного (а) и присоединенного (б) скачков уплотнения перед воздухозаборниками с закругленной и острой входными кромками.

Следовательно, определяющими для самолета являются характеристики двигательной установки в целом, а не одного только двигателя. Это утверждение в первую очередь относится к сверхзвуковым самолетам, так как различие между соответствующими характеристиками двигательной установки и двигателя возрастает с увеличением скорости полета. Поэтому для двигательной установки вводится понятие «эффективная тяга», под которой понимается результирующая сил, действующих на внешние и внутренние поверхности двигателя. Характер и величины сил, создаваемых внутренним давлением, и сил трения, обусловленного вязкостью рабочего тела, определяются процессами, происходящими внутри двигателя. Силы же, действующие на внешние поверхности, определяются характером обтекания двигателя внешним потоком и зависят от местоположения и способа установки двигателя на планере, а также от скорости полета. Воздухозаборник и воздушный канал, обычно составляющие часть планера, более других элементов влияют на силу тяги, создаваемой двигательной установкой. Они обеспечивают подвод воздуха, необходимого для нормальной работы двигателя, в требуемом количестве и с определенными скоростью и давлением. При малых скоростях полета сжатие воздуха перед камерой сгорания происходит главным образом в компрессоре. С ростом же скорости полета, а особенно после достижения сверхзвуковых скоростей, появилась возможность использования кинетической энергии потока для повышения давления воздуха, подводимого к двигателю. При таких скоростях роль воздухозаборника существенно возрастает, поскольку использование кинетической энергии набегающего потока воздуха приводит к уменьшению расхода энергии на привод компрессора. Такое входное устройство является фактически предварительным бестурбинным компрессором.
