Эдмунд Цихош - Сверхзвуковые самолеты

Ввиду этого приходится создавать самолеты с характеристиками, которые оказываются хорошими только для некоторых, точно определенных режимов полета, или самолеты, у которых вследствие компромиссных решений наихудшие летные характеристики повышаются за счет наилучших. Первый подход приводит к созданию самолетов узкого назначения и используется главным образом в военной авиации. Однако практика военных действий показывает, что военной авиации требуются самолеты, обладающие не только хорошими летно-тактическими данными во всем диапазоне используемых скоростей, но также допускающие посадку и взлет с автомобильных дорог и наскоро подготовленных аэродромов. Такие самолеты будут иметь потенциальную возможность достижения преимущества в воздухе, быстрого выполнения боевого задания, проникновения в глубь территории противника на малой высоте (как правило, вне зоны действия наземных радиолокационных станций и прочих элементов системы активной и пассивной противовоздушной обороны) и т.п. Со своей стороны, применение самолетов узкого назначения уменьшает гибкость и эффективность использования большого количества оборудования (большое число одновременно действующих военных самолетов), усложняет обслуживание и материальное обеспечение, а также обучение наземного и летного состава (большое число типов самолетов), требует расширения производства запасных частей и ремонтной базы и т.п. Это означает, что в военной авиации известная универсальность самолета имеет важное значение не только с точки зрения разнообразных условий боевого использования, но также из-за высоких эксплуатационных требований.

На современном этапе развития авиации именно такими свойствами обладают самолеты с изменяемой геометрией крыла, создаваемые в основном как многоцелевые истребители (рис. 1.48). Каким образом это достигается? Известно, что максимальная скорость горизонтального полета зависит от тяги двигательной установки и лобового сопротивления самолета, а посадочная скорость-от подъемной силы и от массы самолета. При данной силовой установке и постоянной массе конструкции самолета увеличение отношения максимальной скорости к посадочной зависит главным образом от аэродинамической формы и конструкции крыла. Поэтому усовершенствования крыла обычно направлены как на увеличение первой из указанных скоростей, так и на уменьшение второй.

Таким образом, завоевание авиацией новых рубежей по скорости и высоте связано не только с использованием более совершенной или принципиально новой двигательной установки и новой компоновки самолетов, но также с изменениями их геометрии в полете. Такие изменения, улучшая характеристики самолета при больших скоростях, не должны ухудшать их качеств, соответствующих малым скоростям, и наоборот. Ввиду этого от упомянутой выше тенденции уменьшения площади крыльев и относительной толщины их профилей, а также увеличения угла стреловидности крыла у самолетов с изменяемой геометрией конструкторы в последнее время отказываются, возвращаясь к крыльям малой стреловидности и большой относительной толщины, если уже достигнуты удовлетворительные величины максимальной скорости и потолка. В таком случае считается важным, чтобы сверхзвуковой самолет имел хорошие летные данные на малых скоростях или на малых высотах. Таким образом, крылья с изменяемой геометрией применяются с целью увеличения подъемной силы самолета при малых скоростях и уменьшения сопротивления при больших скоростях, особенно на малых высотах.

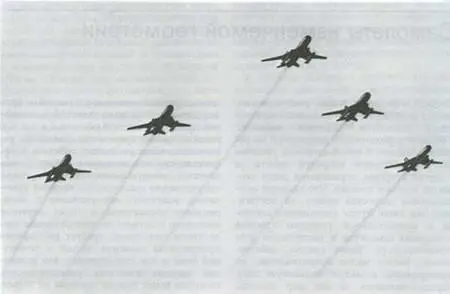

Рис. 1.48. Самолеты изменяемой геометрии польских ВВС.

Возможность достижения указанных качеств в различных диапазонах скоростей в зависимости от конкретных потребностей (фактически это означает выбор угла стреловидности крыла, соответствующего скорости полета) позволяет считать самолеты с изменяемой геометрией самолетами, характеристики которых достаточно хороши на всех этапах полета и во всем диапазоне скоростей.

Все вспомогательные подвижные элементы крыла (кроме поверхностей, используемых в системе управления самолетом), которые каким-либо образом влияют на аэродинамические свойства крыла, носят общее название «механизация». Механизация применяется в самолете в основном с целью уменьшения скорости взлета и посадки и поэтому не обеспечивает необходимых свойств на основных режимах полета. Исключение составляют тормозные щитки, используемые для уменьшения скорости, особенно во время пикирования, а также предкрылки или носовые щитки, иногда применяемые для увеличения кривизны траектории полета при маневре.

Крыло с такого рода механизацией называется крылом постоянной геометрии (обычно это подразумевается само собой и определение «крыло постоянной геометрии» не применяется), несмотря на то что во время полета обычно происходит изменение геометрических параметров крыла, таких, как форма, площадь, кривизна профиля и т.д. К самолетам постоянной геометрии относят также самолеты с крылом переменного угла установки или с крылом, концы которого могут отклоняться в вертикальной плоскости с целью уменьшения площади несущей поверхности и увеличения или уменьшения устойчивости во время сверхзвукового полета. К этой группе относятся также самолеты, у которых, исходя из требований устойчивости на сверхзвуковых скоростях, вместо вертикального оперения большой площади используются подфюзеляжные кили или аэродинамические направляющие, устанавливаемые в задней части фюзеляжа, которые могут выдвигаться наружу из фюзеляжа, складываться или сбрасываться в полете, что позволяет осуществить взлет и посадку самолета с коротким шасси на больших углах атаки. Таким же образом рассматривается изменение геометрии во время убирания шасси и контейнеров неуправляемых ракет или поднятие передней части фюзеляжа, которое выполняется с целью уменьшения сопротивления.

Какой же самолет с учетом изложенного называется самолетом изменяемой геометрии? Поскольку основное влияние на лет- но-технические характеристики самолета оказывает крыло, а у сверхзвукового самолета-стреловидность передней кромки крыла и относительная толщина профиля, в настоящее время самолетом изменяемой геометрии называют самолет, крылья которого изменяют в полете угол стреловидности передней кромки по желанию пилота или по заданной программе 1*. При изменении угла стреловидности изменяются размах и отчасти площадь, а также положение сечений крыла относительно направления потока; в результате изменяются удлинение крыла и относительная толщина профиля, а вместе с ними подвергаются изменению аэродинамические характеристики, особенно качество.
