Еще более высокая эффективность поражения целей была достигнута в результате применения автоматизированных систем управления огнем, которые включают в себя, как правило, радиолокационную станцию, бортовой вычислитель, устройства сопряжения с пушкой и пульт управления. При этом параметры движения цели и самого самолета, как и характеристика внешних условий, вводятся в бортовую ЭВМ, которая с учетом указанных факторов рассчитывает вероятность уничтожения цели и подает команду на открытие огня только при входе цели в зону поражения. Системы такого типа, обладая высокими быстродействием и скорострельностью, облегчают также процесс пилотирования самолета, снижая психологические нагрузки пилота, и предоставляют ему большие возможности для наблюдения и оценки тактической обстановки. Кроме того, автоматизированные системы управления огнем позволяют рационально расходовать боекомплект, что немаловажно при значительном темпе стрельбы.

Рис. 1.89. Ствольное оружие самолетов. а-пушка М61-А1 «Вулкан»; б-пушка GAU-8A; в-пушка «Маузер» Mk.27.

Помимо пушки М61-А1, к вооружению этого же класса относятся, например, GAU-8A (США)-тяжелая шестиствольная 30-мм пушка для стрельбы по наземным целям (магазин барабанного типа с боекомплектом 1350 снарядов); DEFA-552 (Франция)-одноствольная пушка калибра 30 мм револьверного типа с пятипа- тронным барабаном (автоматика пушки работает за счет энергии выстрела), устанавливаемая практически на всех самолетах типа «Мираж»; «Маузер» Мк.27 (ФРГ)-одноствольная 27-мм пушка со скорострельностью 1700 выстрел/мин и массой 100 кг, устанавливаемая на самолетах «Торнадо».

Указанные пушки не только устанавливаются стационарно (внутри самолета), но и могут подвешиваться в специальных контейнерах (вместе с боекомплектом) на пилонах. Считается, что такое расположение пушек, примененное, в частности, на самолетах F-4, «Торнадо» и F-18, позволяет значительно сократить время замены как самой пушки, так и боекомплекта.

Западные специалисты считают, что дальнейшее развитие ствольного вооружения будет идти по пути совершенствования как самой огневой установки (применение безгильзовых патронов, новых порохов с высокими энергетическими характеристиками, увеличение ресурса пушечных стволов, скорострельности и т.п.), так и системы управления огнем, которую предполагается подключить к автопилоту для автоматизации процесса прицеливания.

Помимо ствольного вооружения, сверхзвуковые самолеты (как, впрочем, и дозвуковые) обычно оснащаются различными ракетами, предназначаемыми для уничтожения воздушных, наземных и морских целей.

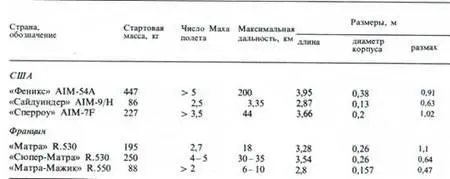

К типичным управляемым ракетам класса воздух-воздух (табл. 12), находившимся или находящимся на вооружении ВВС западных стран, относятся «Фолкон», «Сайдуиндер», «Сперроу», «Феникс» (США); «Файрстрик», «Ред-Тэн» (Великобритания); «Нор» А А-20, «Матра» (Франция). Самой малогабаритной из них является GAR-1 «Фолкон» (длина и диаметр корпуса соответственно 2 и 0,15 м). Ракета снабжена крестообразным крылом малого удлинения с размахом 0,6 м и неуправляемым крестообразным передним стабилизатором. Управление осуществляется с помощью аэродинамических рулей, расположенных в хвостовой части крыла. На ракете установлены твердотопливный двигатель тягой 27,4 кН (2800 кГ), позволяющий развивать скорость до 700 м/с, и инфракрасная или радиолокационная головка самонаведения. На базе GAR-1 были разработаны две модификации ракеты: «Супер-Фолкон» и «Ядерный Фолкон». Первая имела усовершенствованную радиолокационную систему наведения, двигатель с более высокими характеристиками и предназначалась для истребите ля-перехватчика F-106. Вторая могла атаковать цель, находящуюся под углом до 35° к направлению полета самолета, имела дальность около 11 км и скорость полета, соответствующую ? = 3.

Более совершенным вариантом легкой противосамолетной ракеты является УР

Рис. 1.90. Ракеты «Сайдуиндер» (верхняя) и «Сперроу» (нижняя) под крылом самолета.

Рис. 1.91. Ракета класса воздух – воздух «Феникс».

Для выполнения полетов на перехват истребители оснащаются обычно более тяжелыми ракетами класса воздух-воздух, обладающими увеличенным радиусом действия. К таким ракетам относятся «Сперроу», «Феникс», «Ред-Тэн». Из ракет этого класса наиболее распространена в авиации западных стран УР «Сперроу». Она выполнена по схеме «поворотное крыло» с треугольным неподвижным крестообразным хвостовым стабилизатором и такими же треугольными консолями крыла, крестообразно расположенными в средней части корпуса. Силовая установка ракеты состоит из заранее снаряженного ЖРД. Наведение ракеты на цель осуществляется с помощью радиолокационной полуактивной системы, для чего цель должна непрерывно облучаться РЛС истребителя. Ракетами «Сперроу» оснащаются F-4, F-14, F-15, F-18 и другие истребители. На базе ракеты «Сперроу» фирмами «Бритиш аэроспейс корпорейшн» (Великобритания) и «Рейтеон» (США) была разработана более совершенная модель «Скайфлеш». В 1977 г. были завершены ее летные испытания. В настоящее время ракеты «Скайфлеш» находятся на вооружении Великобритании, Щвеции и других европейских государств. Ими оснащаются самолеты «Торнадо», «Ягуар», «Вигген».

Повышение летно-технических характеристик самолетов, в частности увеличение высот и скоростей их полета, потребовало дальнейшего совершенствования управляемых авиационных ракет. Другим фактором, вынуждающим разрабатывать новые УР класса воздух-воздух, явилось принятие на вооружение авиацией многих стран ракет класса воздух-поверхность, которые обычно запускаются на значительном расстоянии от цели. При этом, естественно, возникла задача уничтожения не только самолета-носителя, но и выпущенных с него ракет. Задача борьбы с малогабаритными целями (истребителями, крылатыми ракетами и т. п.), летящими на малых и больших высотах с низкими и высокими скоростями, зачастую использующими системы активного и пассивного радиопротиводействия, потребовала разработки не только более совершенных ракет, но и новых систем управления вооружением.
