Эдмунд Цихош - Сверхзвуковые самолеты

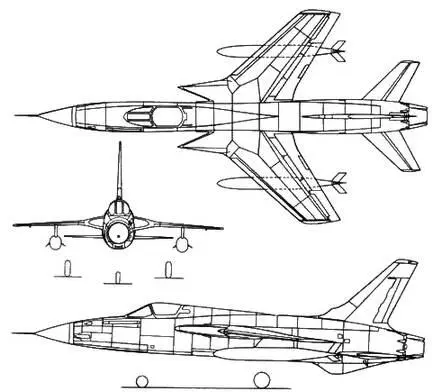

Рис. 2.51. Проекции истребителя-бомбардировщика «Тандерчиф» F-105.

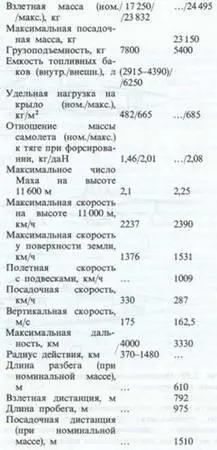

Планер самолета F-105 рассчитан на эксплуатационные перегрузки 8,67 и предельные 13.

Дви гательная установка. На самолете применена однодвигательная силовая установка с двумя крыльевыми воздухозаборниками (не встречающейся у других самолетов формы) с регулируемым при помощи гидропривода входным сечением. Четыре тормозных щитка, образующих выходное регулируемое сопло двигателя, подвергаются интенсивному нагреву. В связи с этим они изготавливаются из сплава титана, а их внутренняя поверхность, температура которой при работе двигателя достигает 315-540°С, имеет листовое покрытие из жаропрочной стали. Эти листы крепятся только вдоль одной кромки щитка (для компенсации теплового расширения); щитки складываются с нахлесткой 75-100 мм.

На серийных самолетах устанавливаются турбореактивные двигатели фирмы «Пратт- Уитни» серии 75: J75-P-3/5/10 тягой 66,69 кН (6800 кГ) и 93,16 кН (9500 кГ) соответственно без форсирования и с форсированием (самолет F-105B) и J75-P-10/19W тягой 76,49 кН (7800 кГ) без форсирования и 117,97 кН (12030 кГ) с форсированием и впрыскиванием воды (самолеты F-105D и F). Мягкие топливные баки общей емкостью 2915 л расположены только в верхней части фюзеляжа (над воздушным каналом и двигателем). Емкость топливной системы может быть увеличена на 1477 л при размещении дополнительного бака в бомбоотсеке и на 6250 л при наружной подвеске трех дополнительных баков (2840 + 2 ? ? 1705 л). Самолет имеет оборудование для дозаправки в полете, включающее специальные телескопические штанги или гибкие шланги. Топливоприемник расположен вблизи кабины пилота с левой стороны. Самолет может и сам выполнять функцию заправщика.

Вооружение. Самолет F-105 способен оказывать поддержку войскам на поле боя и вести бомбардировку в глубине оперативного (и даже стратегического) пространства. В связи с этим он может иметь различные варианты вооружения. На пяти наружных подвесках самолет может нести вооружение максимальной массой 5400 кг (F-105B) или 7800 кг (F-105D), в частности 16 бомб (по схеме 1+4 + 6 + 4-1-1) массой от 112 до 340 кг. В бомбоотсеке, размещенном в фюзеляже для уменьшения аэродинамического сопротивления самолета и маскировки вида бомбы, можно транспортировать ядерную бомбу или дополнительный топливный бак. Самолет снабжен одной шестиствольной пушкой «Вулкан» (калибр 20 мм) с запасом снарядов 1020 шт. Пушка расположена по центру в передней нижней части фюзеляжа.

Рис. 2.52. Многоцелевой истребитель «Дракен» с выпущенной задней стойкой шасси (а) и снятым носовым обтекателем (б).

История создания. К проектированию самолета фирма приступила в 1949 г. Кроме обычных испытаний в аэродинамической трубе, были проведены летные испытания модели опытного самолета «Дракен» 210, выполненной в масштабе 1 : 2 Модельный самолет (длина 9,10 м, размах крыла 4,88 м, двигатель-«Эддер» фирмы «Армстронг-Сиддли» тягой 4,66 кН), снабженный контрольно-измерительным оборудованием, предназначался преимущественно для проверки свойств треугольного крыла (с переменной стреловидностью передней кромки) при полете на малых скоростях. Строительство модельного самолета было начато в мае 1950 г., а первый полет проведен 21.05.1952 г.

Конструкторские работы по созданию полномасштабного самолета «Дракен» 35 были начаты еще в 1951 г., а официальный заказ на три опытных образца, три предсерийных самолета и комплектную переднюю часть фюзеляжа, предназначаемую для двухместной учебно-бое- вой модификации, фирма получила в сентябре 1953 г. Первый опытный экземпляр был испытан 25 октября 1955 г., второй-в марте, а третий-в июне 1956 г.; в одном из последующих полетов самолет достиг сверхзвуковой скорости без использования форсажной камеры. На опытных самолетах при форсировании двигателя была достигнута скорость 1480 км/ч на высоте 11000 м, что соответствует М = 1,4. Летные испытания первого предсерийного самолета J35A, оснащенного более мощным двигателем, были проведены 15.02.1958 г. При этом скорость полета на высоте 11000 м составила 1910 км/ч (М = 1,8).

В общей сложности в 1958-1970 гг. было выпущено свыше 600 самолетов, стоимость каждого из которых оценивалась в 1964 г. в 1,2 млн. долл. Кроме авиации Швеции, самолет «Дракен» находился на вооружении ВВС Дании и Финляндии. Были разработаны и построены следующие модификации самолета:

– истребитель-перехватчик J35A, J35B (облет первого 29.11.1959 г.), J35D (27.12.1960 г.), J35F и S35XS (12 самолетов для Финляндии);

– многоцелевой истребитель 35XD (20 самолетов для Дании, где они получили новое обозначение F-35; облет 29.01.1970 г.);

– разведчик S35E (27.06.1963 г.) и RF-35 (20 самолетов для Дании, разработанных на основе 35XD);

– учебно-боевой SK35C (30.12.1959 г.) и TF-35 (6 самолетов для Дании, разработанных на основе 5XD).

Описание самолета. «Дракен» 35 фирмы SAAB представляет собой среднеплан, построенный по схеме «бесхвостка» с треугольным крылом переменной стреловидности по передней кромке и удлинением 1,77. Угол стреловидности передней кромки в околофюзеляжных частях крыла составляет 80°, а в концевых 57°. Профиль крыла-постоянный по всему размаху, относительной толщины 5%. Использование переменной стреловидности позволило при малой относительной толщине профиля получить большую строительную высоту крыла в корневом сечении и разместить в прифюзеляжных частях воздушные каналы воздухозаборников, топливные баки, ниши шасси и некоторые элементы оснастки. Прифюзеляжные части крыла выполнены зацело с фюзеляжем. В хвостовой части каждой плоскости крыла расположены двухсекционные элевоны с тупой задней кромкой. Управление элевонами осуществляется с помощью необратимых гидроусилителей. Для имитации усилий на ручке управления и педалях использованы загрузочные устройства с автоматической регулировкой в зависимости от скорости полета. В отличие от других самолетов «Дракен» имеет аэродинамические направляющие (по три на каждом полукрыле, длиной около 30% хорды), размещенные на нижних поверхностях крыла. Таким образом, в самолете «Дракен» исполнительная часть системы управления имеет только два подвижных узла (элевоны и руль направления), тогда как самолеты классической системы имеют шесть таких узлов (руль высоты или управляемый стабилизатор, руль направления, элероны и интерцепторы, закрылки, носовые щитки или предкрылки).
