Возможны и комбинированные конструкции убежищ.

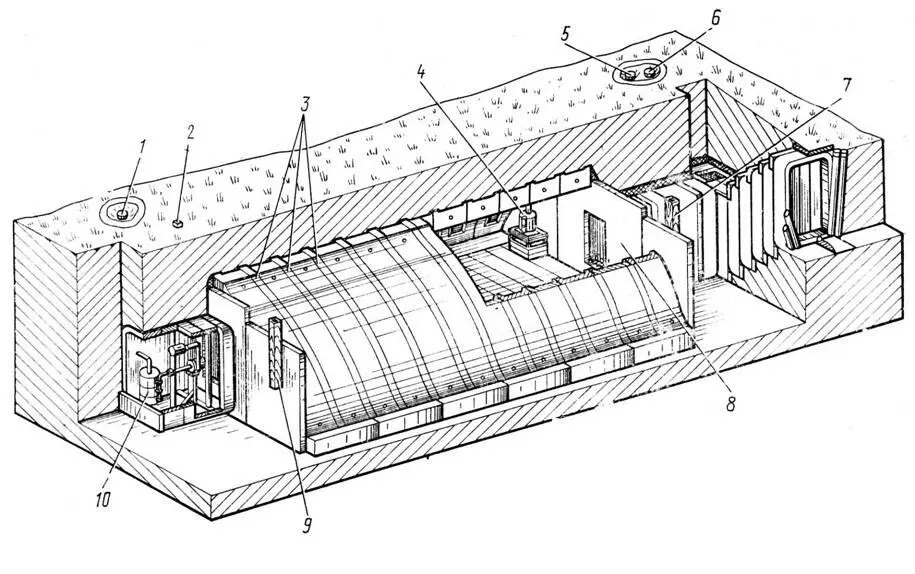

Рис. 24. Убежище из железобетонных элементов:

1 – вентиляционное защитное устройство; 2 – короб для ввода кабелей связи; 3 – рулонный гидроизоляционный материал; 4 – обогревательная печь; 5 – дымовое защитное устройство; 6 – вентиляционное защитное устройство; 7 – защитная перегородка с защитной дверью; 8 – герметическая перегородка с герметической дверью; 9 – короб для ввода электрокабеля; 10 – фильтровентиляционный агрегат

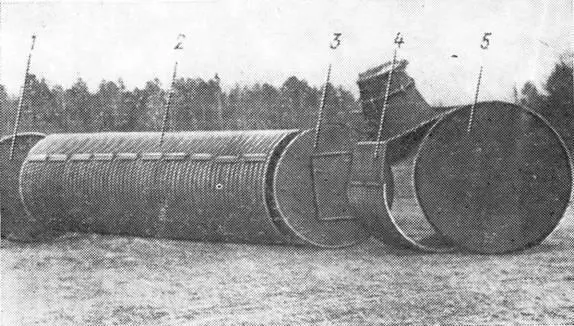

Рис. 25. Комплект элементов волнистой стали для возведения убежища:

1 – диафрагма торцовая; 2 – остов; 3 – герметическая перегородка с герметической дверью; 4 – блок тамбура с защитно-герметическим люком; 5 – диафрагма торцовая

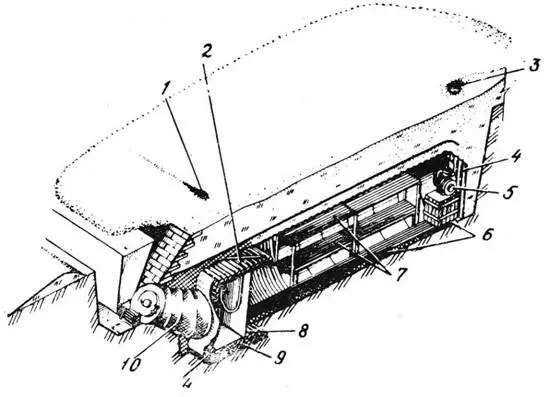

Рис. 26. Убежище из элементов волнистой стали ФВС с входом «Лаз»:

1 – дымовое защитное устройство; 2 – накат; 3 – воздухозащитное устройство: 4 – забирка; 5 – фильтровентиляционный агрегат; 6 – элементы ФВС; 7 -нары; 8 – распорки; 9 – настил, 10- защитно-герметический вход

Например, остов может быть Из элементов волнистой стали, а входы-из лесоматериала или типа «Лаз».

Особая важность убежищ как защитных сооружений и необходимость устраивать их как можно быстрее на позициях и в районах расположения войск потребовали разработки специальных комплектов элементов промышленного изготовления для возведения убежищ. На рис. 25 представлен один из вариантов комплекта элементов волнистой стали, а на рис. 26 – убежище из элементов ФВС. Важными преимуществами таких убежищ помимо их высоких защитных свойств являются удобство транспортирования элементов и быстрота возведения силами самих войск.

Известно много типов конструкций убежищ промышленного изготовления. Например, английское убежище тканекаркасной конструкции на 10-12 человек расчетом в составе восьми человек может быть возведено за 5-6 ч. Остов сооружения размерами 1,9x2x6 м собирается из металлических трубчатых элементов, покрываемых полотнищами синтетического пленочного материала, армированного тонкой металлической сеткой. Для перевозки сооружения требуется один автомобиль. На рис. 27 показано американское убежище из волнистой стали арочного типа. Возможны варианты убежищ и других конструкций.

Внутреннее оборудование убежищ для защиты личного состава включает систему воздухоснабжения с очисткой воздуха от отравляющих и радиоактивных веществ, отопительное оборудование, средства электрического освещения. В отдельных случаях в сооружении может быть собственный источник электроэнергии, но чаще электроэнергия будет подаваться от внешнего источника (например, от передвижной электростанции или переносного электроагрегата, располагаемых вблизи группы убежищ). Для защиты от ударной волны все воздухозаборные, выхлопные и дымоходные каналы оборудуются взрывозащитными устройствами.

В случае предполагаемого длительного использования убежища в нем создаются запасы продовольствия, воды и медикаментов, а также устраивается простейший туалет.

Сооружения для размещения командных пунктов составляют особую группу фортификационных сооружений, так как к ним предъявляются повышенные требования. Эти сооружения должны обеспечивать максимально возможную в данной обстановке защиту, а также необходимые условия для нормальной работы размещаемого в них органа управления войсками с соответствующими техническими средствами. С этой целью сооружения командных пунктов должны иметь полезную площадь, достаточную для размещения необходимого количества штабного персонала с техническими средствами управления и связи. Оборудование сооружений должно обеспечивать работу с картами, установку необходимых стендов, информационных табло и т. п. Помимо рабочих мест в сооружении предусматриваются места для поочередного отдыха персонала. Нормы подачи чистого воздуха и освещения принимаются с учетом длительной штабной работы укрываемого личного состава.

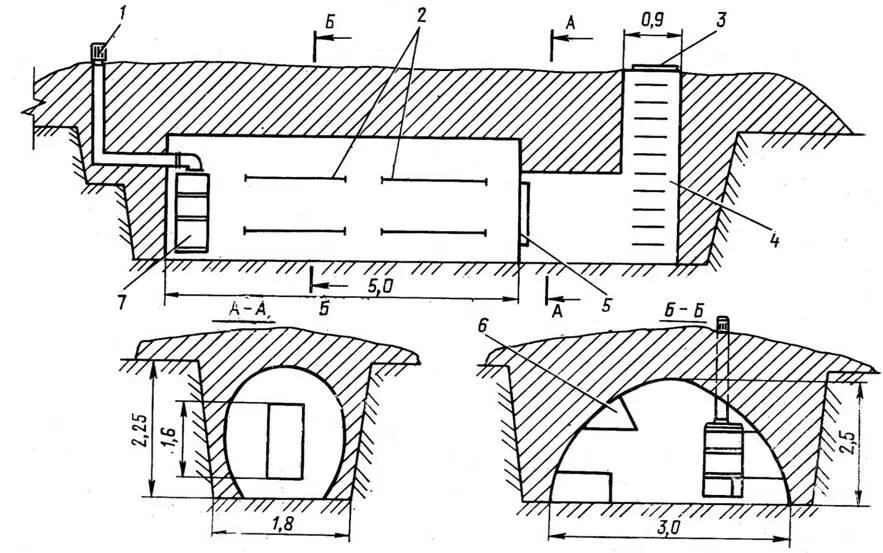

Рис. 27. Убежище из волнистой стали арочного типа (США):

1 – взрывозащитное устройство; 2 – нары; 3 – крышка входного люка; 4 – вертикальный вход; 5 – защитно- герметическая дверь; 6 – элементы остова; 7 – фильтровентиляционная установка

В остальном оборудование сооружений для командных пунктов аналогично оборудованию убежищ для защиты личного состава. Техническое оборудование сооружений, запасы материальных средств обеспечивают автономность их в течение заданного срока, а в необходимых случаях и работу в условиях полной изоляции от окружающей среды.

На рис. 28 показано сооружение из сборного железобетона для командного пункта подразделения. Другим примером может служить типовое металлическое сооружение (США) для небольшого пункта управления или контрольного поста (рис. 29). Если говорить о командных пунктах частей, соединений и крупных оперативных объединений, то для их защиты требуются целые комплексы, состоящие из многих сооружений, объединенных в единую систему. Строительство таких комплексов производится войсками с необходимой инженерной техникой по специальным проектам.

Защитные сооружения для полевых медицинских учреждений имеют вид убежищ различной вместимости. Такие сооружения должны учитывать специфику работы медицинского учреждения: должен обеспечиваться пронос носилок с ранеными через входы; внутри сооружений должны удобно размещаться операционные столы и другое специальное оборудование; нормы воздухо- обеспечения, освещения, отопления и другие показатели должны быть выше, чем в обычных убежищах. Конструкция и применяемые материалы их могут быть различными.

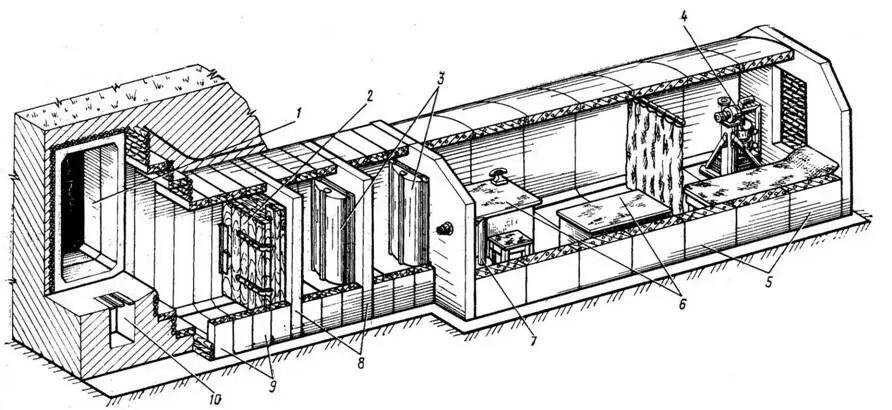

Рис. 28. Сооружение из железобетона для командного пункта подразделения:

1 – элемент входа; 2 – защитная дверь; 3 – герметические двери; 4 – фильтровентиляционная установка; 5 – элементы остова; 6 – рабочие столы; 7 – полевая печь; 8 – перегородки тамбуров; 9 – элементы тамбуров; 10 – водосборный колодец

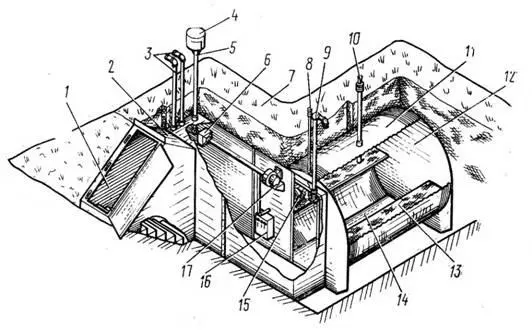

Рис. 29. Металлическое сооружение для пункта управления (США):
