В. Арбузов - Броненосец Император Александр II

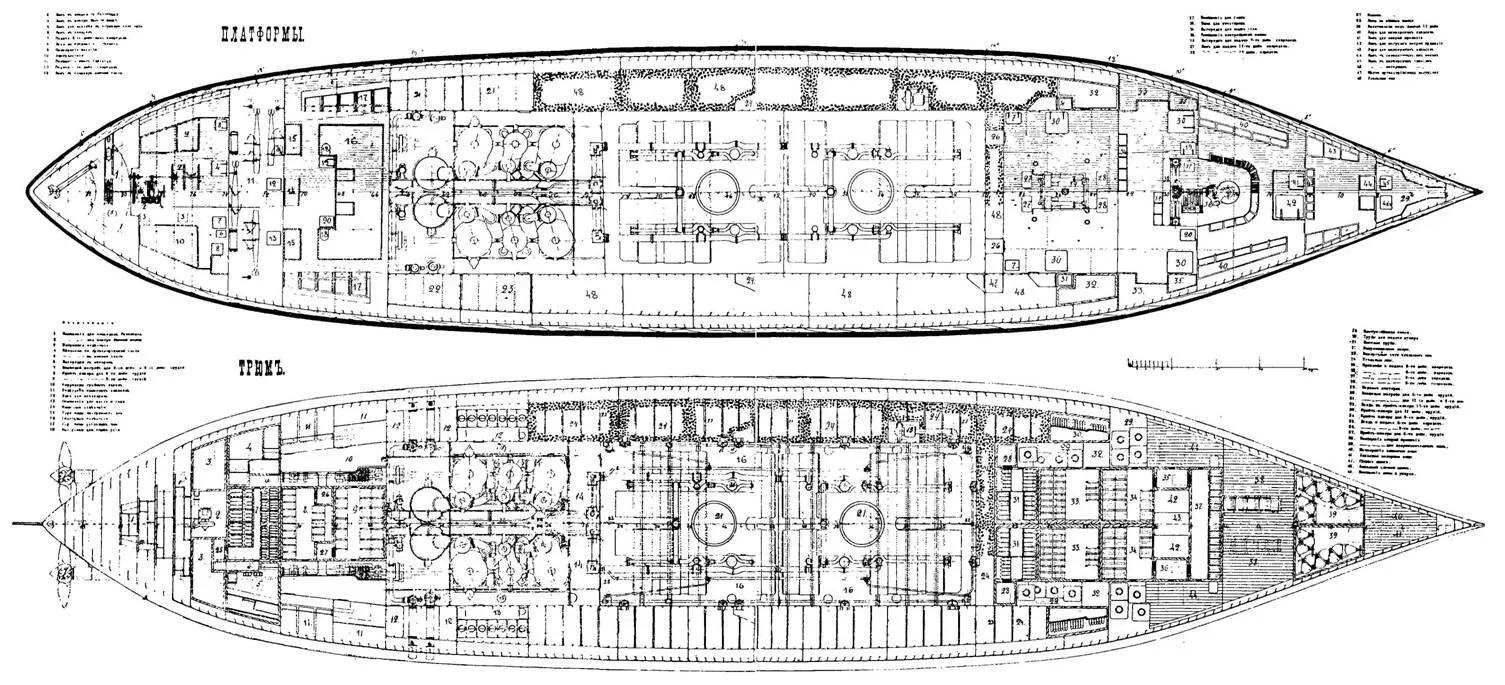

Главные и вспомогательные механизмы. Ход кораблю обеспечивали две вертикальные трехцилиндровые паровые машины двойного расширения, работающие каждая на свой винт. Обе машины общей проектной мощностью в 8500 л. с. изготовили в 1889 г. на Балтийском заводе. Они изготовлялись по чертежам механизмов броненосца "Екатерина II" и имели с ними близкие технические характеристики. Механизмы вращали четырехлопастные винты системы Грифитса диаметром 5,8 м (шаг винта 7,0 м) 4 крепившиеся к ступице длиной 0,92 м.

Пар к машинам подавался от двенадцати огнетрубных цилиндрических котлов (также изготовленных в 1889 г. на Балтийском заводе), рассчитанных на рабочее давление 6,3 атм (максимальное 11,6 атм). Каждый котел имел 4 топки.

К самым большим гребным судам относились два 20-весельных барказа и один 16-весельный рабочий катер. Они имели длину 11,6 м. Затем шли два 14-весельных легких катера (длина 10,4 м), Два 6-весельных спасательных вельбота (длина 8,5 м) и два 6-весельных спасательных яла (длина 6 м).

Все катера, за исключением спасательных ялов, устанавливались на рострах и верхней палубе. Ялы находились на специальных балках в носовой части корабля и всегда были в немедленной готовности к спуску.

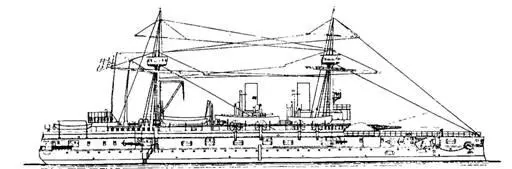

На "Александре II" стояли две мачты одинакового размера. Их длина от степса до топа равнялась 25 метрам, диаметр 1,22 м. Мачты имели фор- и грот-стеньги длиной 12,2 м и диаметром 53,3 см. Каждая мачта имела по две деревянные реи: грот- и фок-реи (длиной 23,7 м и диаметром 45,7 см) и грот- и фок-марса-реи (длина 13,1 м, диаметр 22,9 см).

Стоячий такелаж состоял, из стальных, бегучий – из пеньковых тросов и являлся типовым для всех кораблей I ранга.

Для подъема личного состава со шлюпок на корабль вдоль бортов крепилось по одному деревянному выстрелу (длина 13,7 м, диаметр 25,4 см). Во время стоянки их "выстреливали" – то есть устанавливали перпендикулярно борту и параллельно поверхности воды.

В якорное устройство входили два основных адмиралтейских якоря (вес каждого без штока 4,91 т), два запасных системы Мартина и два верпа. Адмиралтейские якоря поднимались цепями (диаметр звена 63,5 мм). Запасные якоря Мартина стояли у бортов на срезе за носовыми 152-мм орудиями. Верпы, предназначенные для снятия корабля с мели (их на шлюпках заводили на берег и затем выбирали тросы шпилями), крепились у бортов за кормовыми 229 мм орудиями.

Ходовые качества "Александра II" на флоте получили хорошую оценку. На испытаниях 18 сентября 1890 г. при четырехбалльном волнении, водоизмещении 8748 т и средней осадке 7,7 м (что на 308 т и 0,2 м превышало проектные) развил скорость 15,27 узла. И хотя сами машины при рабочем давлении развили всего 8289 Л. с. (на 211 л. с. меньше проектного), скорость на 0,27 узла превышала проектную. Видимо, сказался удачный выбор очертаний подводной части при составлении в МТК теоретического чертежа.

Практические испытания показали и величины фактического расхода угля. Имея полностью загруженные ямы (1000 т), "Александр II" по расчетам мог экономическим ходом (8 узлов,, 42 оборота винта) в течение 23 дней и 3,5 часов пройти расстояние 4440 миль. Этого хватало для перехода по маршруту Кронштадт-Гибралтар-Копенгаген. Имея же полный ход (15 узлов, 24 оборота винта), броненосец" за 4 дня и 22 часа преодолевал бы 1770 миль (расстояние, приблизительно равное по своей протяженности маршруту Кронштадт- Брест). При сильном обрастании подводной части скорость корабля подала на 2 узла. Диаметр циркуляции при 10 узл скорости составлял 520 м. Полный поворот совершался за 7 мин. 32 сек. В случае отказа или вывода из строя одной из главных машин броненосец мог идти прямым курсом скоростью 6 узл, повернув перо руля на 25° в сторону работающей машины.

Для борьбы с пожарами и водой, спуска и подъема шлюпок, погрузке угля и боезапаса на корабле имелось множество вспомогательных паровых машин малой мощности. Во время стоянки, когда главные котлы не работали, к вспомогательным механизмам и отопительной системе пар подавался от вспомогательных котлов.

Устройство вспомогательных механизмов, противопожарной и осушительной системы являлось типичным для всех новых кораблей русского флота.

Шлюпки, рангоут и другое оборудование. Всего на "Александре II" установили 4 паровых катера и 9 гребных судов. Самыми большими были два стальных паровых катера длиной по 15,5 м. На них стояли машины мощностью по 60 л. с. Корпуса двух других бездейдвудных катеров длиной по 10,4 м изготавливались из дерева. Они имели машины мощностью по 30 д. с. Все катера развивали скорость в пределах 5-6 узлов. Изготовили их в 1889 г. в Финляндии на заводе Крейтона в Або. По маркировке того времени каждый катер, построенный для флота, имел свой номер. Железные катера, бывшие на "Александре II", имели номера 30/1167 и 31/1168, деревянные – 1113 и 1114.

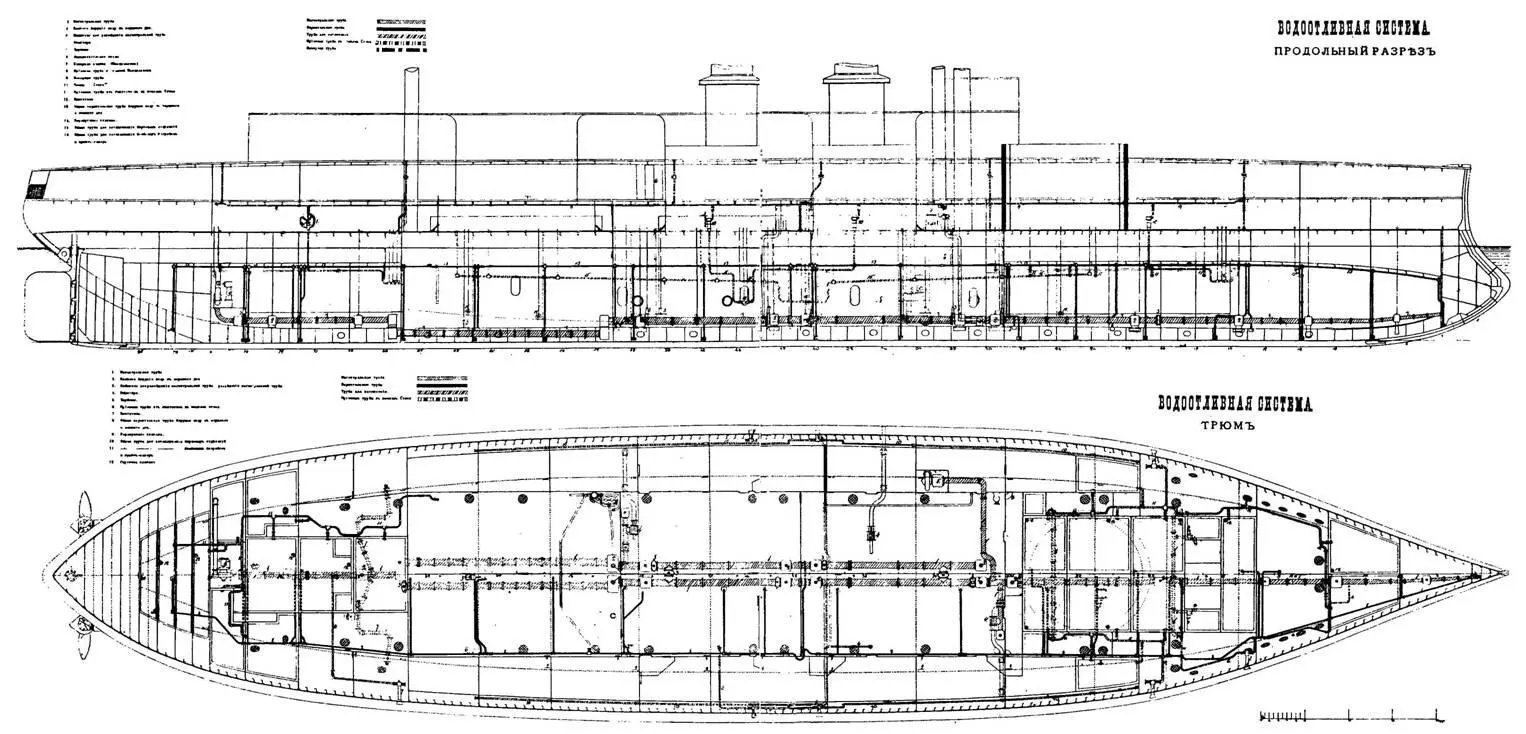

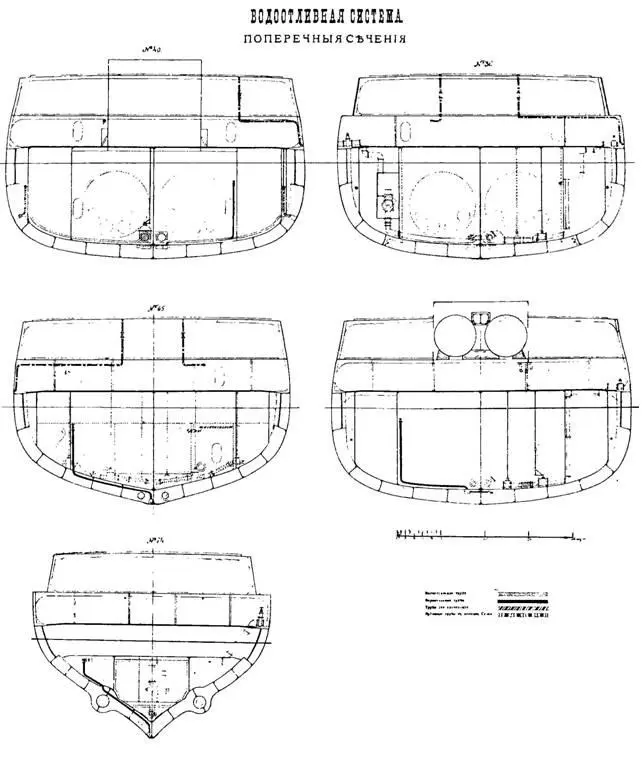

Водоотливная система броненосца "Император Александр II" состояла из разветвленной системвы труб различного диаметра. Вся система вместе с паровыми насосами, эжекторами и помпами была изготовлена на Санкт- Петербургском Металлическом заводе. Вдоль корпуса корабля у киля проходила главная осушительная труба (собранная из 89 труб) диаметром 457,2 мм. К носу и корме труба утоньшалась до 406, 356, 305 и 203 мм. К главной трубе из каждого водонепроницаемого отсека присоединялось множество труб диаметром 203 мм.

Управляли кораблем из ходовой, а во время боя из броневой рубки. В каждой имелось по штурвалу, компасу, рулевому и машинному телеграфу. Рубки были снабжены приборами подачи команд к артиллерийским орудиям, а также 13 переговорными трубами для связи с основными боевыми постами и каютами адмирала и командира.

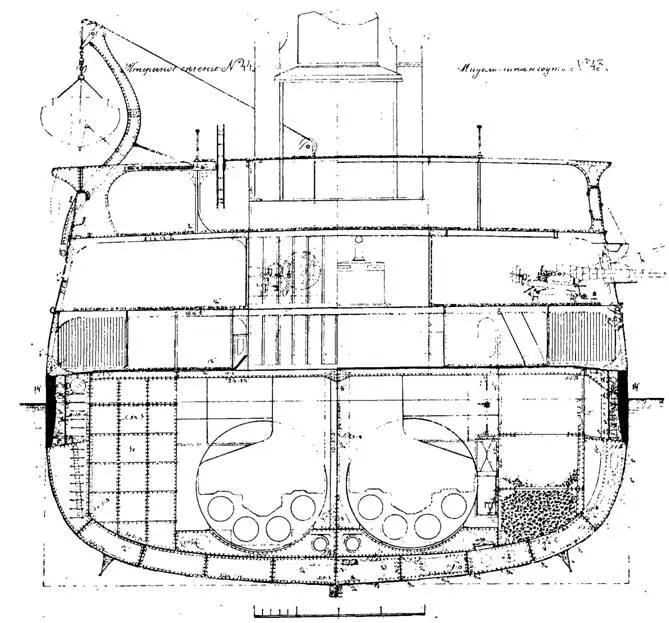

Поперечные сечения в районе 43 и 44 шпангоутов эскадренного броненосца "Император Александр II"
