А. Лови - Отечественные противотанковые гранатометные комплексы

Выстрел ПГ-7ВМ выпускался отечественной промышленностью до 1976 года.

С принятием на вооружение выстрела ПГ-7ВМ был модернизирован оптический прицел гранатомета ПГО-7, получивший новое наименование ПГО-7В. В нем были откорректированы углы прицеливания. Гранатомет с новым прицелом получил обозначение РПГ-7В.

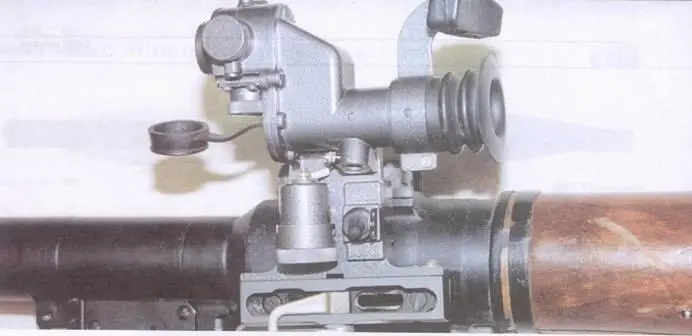

Общий вид прицела ПГО-7В.

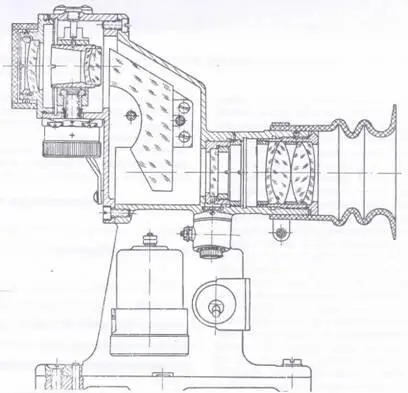

Разрез прицела ПГО-7В.

Замок гранатомета РПГ-Д.

Выстрел ПГ-7 ВС.

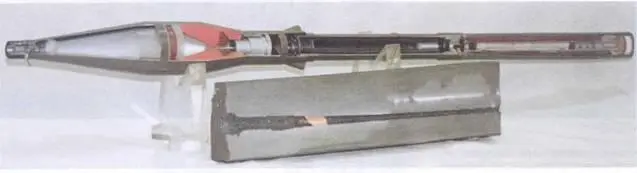

Разрез выстрела ПГ-7ВС, рядом фрагмент 400-мм листа брони, пробитого гранатой ПГ-7С.

Выстрел ПГ-7ВЛ.

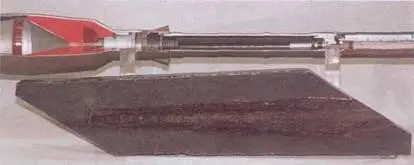

Разрез выстрела ПГ-7ВЛ, рядом фрагмент 500-мм лист брони, пробитого гранатой ПГ-7Л.

Положение для стрельбы из РПГ-7: с лыж с колена, лежа и стоя.

Помимо модернизации выстрелов, велись работы по совершенствованию самого гранатомета. Возникла потребность создания варианта гранатомета РПГ-7 для воздушно-десантных войск. Так был разработан вариант гранатомета РПГ-7Д («Д» – десантный). Он имеет разъемный ствол. Для переноски в походном положении патрубок отделяется, что сокращает длину гранатомета с 960 мм до 630 мм. Для десантирования части гранатомета укладываются в специальный чехол с ремнем, который надевается на плечо (правое или левое). Верхний срез гранатомета при этом не поднимается выше плеча, не вызывает неудобств при посадке в самолет, не ограничивает движений парашютиста в воздухе, не препятствует нормальному раскрытию парашюта и приземлению. Для перевода гранатомета из десантного в боевое положение патрубок соединяется со стволом с помощью сухарного замка и фиксируется защелкой рычажного типа. Время перевода гранатомета из авиадесантного положения в боевое составляет 50-60 с. Для исключения возможности выстрела при незакрытом сухарном разъеме между стволом и патрубком в конструкцию гранатомета введено блокирующее устройство. Сухарный разъем не ухудшил кучность стрельбы. На дальности 300 м срединные вероятные отклонения гранаты по высоте и по боковому направлению не превышают 0,4 м. Гранатомету РПГ-7Д придается сошка.

Испытания десантного варианта гранатомета прошли успешно, и в 1963 году он был принят на вооружение в подразделениях ВДВ. На испытаниях стрельбой, после 1000 переводов из боевого положения в положение для десантирования и обратно, РПГ-7Д соответствовал требованиям.

Для стрельбы из гранатомета используются те-же боеприпасы, что и для РПГ-7 (РПГ-7В). Работы по созданию гранатомета РПГ-7Д были выполнены конструкторами ЦКИБ CОО Тула).

Кроме гранатометов РПГ-7 и РПГ-7Д, на вооружение Советской армии в то время были приняты и их модификации с ночными электронно-оптическими прицелами – РПГ-7Н и РПГ-7ДН. В комплект этих гранатометов входила легкая раздвижная двуногая сошка.

С начала 70-х годов совершенствование гранатометного комплекса РПГ-7В осуществлялось за счет разработки новых выстрелов. Так, в 1972 году к гранатометам РПГ-7В и РПГ-7Д был разработан выстрел ПГ-7ВС (ведущие конструкторы В.П. Зайцев и О.Ф, Дзядух) с более мощным зарядом из флегматизированного октогена (его называют окфол). Бронепробиваемость нового выстрела повысилась до 400 мм.

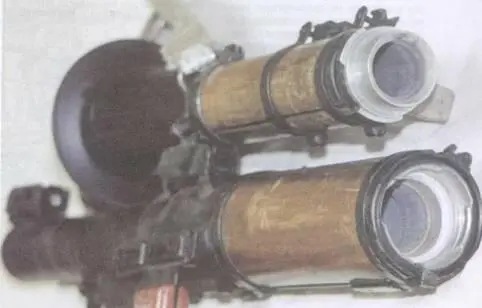

7* В положении для десантирования.

В стабилизаторе выстрела ПГ-7ВС были уменьшены углы скоса лопастей, что привело к снижению скорости вращения гранаты и уменьшению распыления кумулятивной струи под действием центробежных сил. Граната имеет калибр 72 мм, массу 1,6 кг, длину 665 мм. комплектуется взрывателем ВП-7М и пороховым зарядом ПГ-7ПМ. В 1972 – 76 годах выпускался выстрел ПГ-7ВС1 с бронепробиваемостью 360 мм, боевая часть которого снаряжалась более дешевым взрывчатым веществом.

В связи с применением для танков многослойной композитной брони, была начата разработка нового выстрела с повышенной пробиваемостью. В результате в 1977 году был принят на вооружение выстрел ПГ-7ВЛ (название в ходе отработки «Луч», ведущий конструктор В.М. Ленин) с бронепробиваемостью 500 мм. Этого удалось достичь за счет увеличения калибра гранаты до 93 мм и массы разрывного заряда ВВ марки «окфол». Масса выстрела ПГ-7ВЛ составляет 2,6 кг, масса гранаты – 2,2 кг, длина выстрела – 990 мм, длина гранаты – 700 мм. Увеличение массы гранаты привело к снижению ее начальной скорости до 112 м/с, и прицельной дальности стрельбы – до 300 м. К новой гранате был разработан взрыватель повышенной безопасности и надежности – ВП-22 с уменьшенными габаритно-массовыми характеристиками. Помимо поражения танков с композитной броней, граната выстрела ПГ-7ВЛ обеспечивает пробитие кирпичной стены толщиной 1,5 м, железобетонной плиты толщиной 1,1 м. Новый выстрел значительно расширил боевые возможности ручных противотанковых гранатометов.
