А. Лови - Отечественные противотанковые гранатометные комплексы

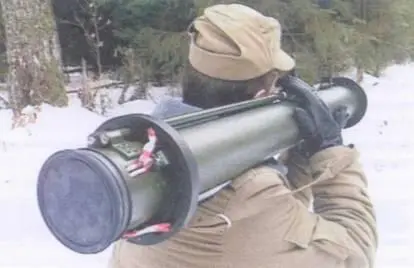

Стрельба из РПГ-27.

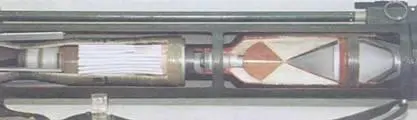

Разрез реактивного двигателя и основной боевой части выстрела ПГ-27.

Тип пускового устройства Одноразового применения безоткатное, однотрубное, для стрельбы с плеча в положении стоя, с колена, лежа

Применяемый боеприпас Калиберная кумулятивная граната с тандемной боевой частью и реактивным двигателем

Калибр ствола, мм 105

Калибр гранаты, мм

Передней боевой части – 64 мм, задней – 105 мм

Длина в походном и боевом положении, мм 1135

Масса в сборе, кг 8,3

Начальная скорость, м/с 120

Дальность стрельбы, м:

– прицельная 200

– прямого выстрела 140

Кучность на дальности прямого выстрела, м Вв, Вб = 0,4

Время перевода в боевое положение, с 8-10

Бронепробиваемость за ДЗ, мм: 600 после ДЗ

Увеличение калибра и массы тандемной головной части привело к увеличению массы гранаты до 5 кг. Для надежного удержания такой тяжелой гранаты в гранатомете впервые в подобных комплексах были применены упругие капроновые шнуры.

Для нового боеприпаса разработано пусковое устройство одноразового применения с трубой из стеклопластика калибра 105 мм и длиной 1135 мм. На трубе расположены ударно-спусковой механизм и прицельные приспособления: мушка с прицельными марками 5,10.15, 20, соответствующими дальностям стрельбы 50, 100, 150, 200 м и диоптр с установками «15», «+» и «-» (аналогичный РПГ-26). На трубе РПГ-27 вблизи заднего среза имеется откидной упор для стрельбы из положения «лежа», который при стрельбе ставится на грунт. Это, во-первых, облегчает удержание пускового устройства стреляющим, во- вторых, заставляет удерживать дульную часть трубы на такой высоте, при которой раскрывающиеся при вылете гранаты лопасти стабилизатора не заденут за грунт.

РПГ-27. как и РПГ-26. имеет переднюю и заднюю резиновые крышки, которые не требуется снимать перед стрельбой.

Масса РПГ-27 в сборе составляет 8,3 кг. Начальная скорость гранаты – 120 м/с. Прицельная дальность стрельбы и дальность прямого выстрела, по сравнению с РПГ-22 и РПГ-26, несколько снизились и составляют, соответственно, 200 м и 140 м. Понятно, что увеличение массы и длины РПГ-27 снизило маневренность гранатометчика по сравнению с использованием РПГ-26 и РПГ-22. Однако снижение отмеченных характеристик полностью перекрывается повышенными возможностями по поражению целей, оснащенных ДЗ.

РПГ-27 была принята на вооружение в 1989 году.

В 1993 году РПГ-27 впервые была представлена на международной выставке вооружения IDEX-93 в Абу-Даби (Объединенные Арабские Эмираты).

В заключение описания реактивных противотанковых гранат приводится сводная таблица их основных характеристик.

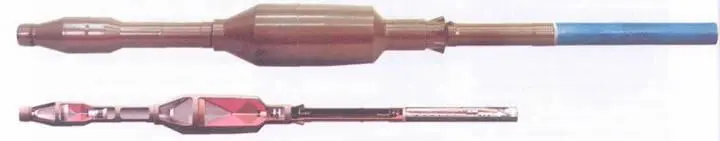

Общий вид и разрез выстрела ПГ-7ВР.

Вначале 80-х годов появились танки, броня которых прикрывается так называемой динамической защитой (ДЗ). Динамическая защита представляет собой установленные на танк плоские коробки из металлических пластин, в которых располагаются заряды ВВ. При попадании в элемент ДЗ, кумулятивная струя инициирует ВВ, продукты взрыва которого метают металлические пластины на кумулятивную струю, что приводит к ее разрушению и, в конечном счете, к резкому снижению глубины пробития основной брони.

Для борьбы станками, имеющими ДЗ, к гранатомету РПГ-7В был разработан и в 1988 году впервые в мире принят на вооружение выстрел ПГ-7ВР (название в ходе отработки – «Резюме», ведущий конструктор А.Б. Кулаковский) с тандемной боевой частью.

Боевая часть гранаты состоит из передней части (предзаряда) калибра 64 мм с пьезоэлектрическим взрывателем и основной боевой части калибра 105 мм.

Масса выстрела ПГ-7ВР – 4,5 кг, прицельная дальность стрельбы – 200 м. В отличие от предыдущих выстрелов, в связи с большой длиной боевой части в походном положении выстрел ПГ-7ВР разъединен по резьбовому соединению боевой части и сборки реактивного двигателя с метательным (стартовым) зарядом.

Выстрел ПГ-7ВР в положении для переноски.

Общий вид и разрез выстрела ТБГ-7В.

Общий вид выстрела 0Г-7В.

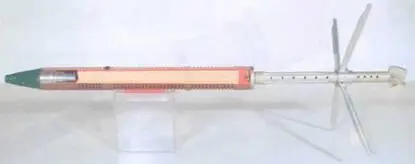

Разрез гранаты ОГ-7.

Конструкция реактивного двигателя и метательного заряда выстрела ПГ-7ВР аналогичны выстрелу ПГ-7ВЛ. но имеет некоторые конструктивные улучшения. Так, для более надежного раскрытия лопастей стабилизатора, учитывая более медленный проворот гранаты турбин- кой из-за большей ее массы, в конструкцию стабилизатора были введены пружины.

Выстрел ПГ-7ВР с тандемной боевой частью демонстрировался весной 1993 года на международной выставке вооружений IDEX-93 в Абу-Даби (Объединенные Арабские Эмираты), где граната ПГ-7ВР пробила железобетонный блок толщиной 1,5 м.

За создание и внедрение в производство выстрела ПГ-7ВР большая группа разработчиков была удостоена Государственной премии. В их числе: В.П. Зайцев, И.Е. Рогозин, Е.И. Дубровин, В.Н. Болтовский, А.Б. Кулаковский, С.М. Кузьмин (все ГНПП «Базальт»), В.В. Шопский (в/ч 33491), В.И. Федоров (ГУП «Высокогорский механический завод»), А.С. Чуев, Н.Б. Воронин (оба ФГУП «НИТИ»), С.И. Ратников (ФГУП «Химический завод «Планта»).
