В весьма распространенном в 80-х годах французском «Курсе электротехники» Кадиа, написанном, когда история изобретения трансформаторов была еще у всех в памяти, говорится: «Принцип трансформаторов был указан впервые Яблочковым в 1876 г.». Такое же признание можно найти у многих других авторов.

Даже в Англии, где Яблочкову было отказано в выдаче привилегии на трансформатор, единственным чисто формальным мотивом отказа был тот, что сообщение о системе Яблочкова использования индукционных катушек было сделано в Обществе телеграфных инженеров 9 мая 1877 г., на 13 дней раньше подачи заявления о выдаче привилегии. Но затем приоритет Яблочкова был признан и в Англии.

На практике трансформаторы Яблочкова дали весьма хорошие результаты. Вот что, например, пишет Ипполит Фонтен в отчете об освещении Парижской всемирной выставки в 1889 г.: «Трансформаторы для свечей Яблочкова. Общество «Электрическое освещение» [ 20] показало впервые на Выставках автоматический подсвечник Бобенрайта и применение трансформаторов для питания свечей Яблочкова… Применение трансформаторов для свечей замечательно еще тем, что оно осуществляет два изобретения одного и того же электрика, так как Яблочков, создавший первую электрическую свечу, был также первым, кто указал принцип и способ применения трансформаторов. Благодаря применению подсвечников и трансформаторов, применение свечи стало совсем практично: установка со свечами стоит гораздо дешевле и эксплоатационные расходы гораздо меньше».

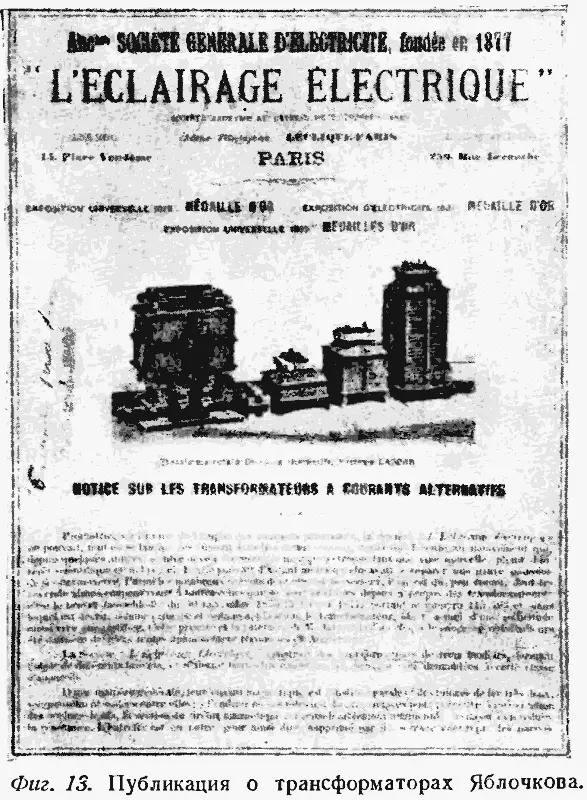

Тот же Фонтен, состоявший раньше председателем Административного совета общества «L'Eclairage Electrique», устроившего и эксплоатировавшего первую уличную установку электрического освещения на Авеню Оперы («Avenue de l'Opera») в Париже, замечает, что если бы этот способ питания (т. е. питание свечей через трансформаторы), был применен для освещения Авеню Оперы, то оно функционировало бы еще долгое время, а не было бы прекращено за убыточностью для Общества.[ 21] Позже, уже в 1892 г., это же французское Общество «L'Eclairage Electrique», защищая свои патентные права на трансформаторы, заявляло: «Проводя во Франции идею применения переменного тока, Общество «L'Eclairage Electrique» не могло остаться равнодушным к движению, которое уже несколько лет влечет электриков по новому пути, полному научного и промышленного интереса. Общество должно было пойти по этому пути еще и потому, что оно должно было исправить крупную ошибку, сделанную им раньше. Именно, среди многочисленных патентов, которыми оно владеет, имеется один, малоизвестный, определенно решающий вопрос относительно всех ныне появившихся патентов на трансформаторы: это патент Яблочкова от 30 ноября 1876 года и февраля 1877 года под № 115793, в котором описан и принцип действия и способы применения трансформатора. Приоритет Яблочкова в этом деле был признан в последнее время и в Англии». На фиг. 13 изображены трансформаторы Яблочкова в том виде, в котором они изготовлялись Французским обществом электрического освещения и часть пояснений, приведенных выше. В левой части сохранившегося листика видна надпись, сделанная рукой Яблочкова, «а почему же они 16 лет это не делали?».

Не сохранилось сведений, были ли применены трансформаторы Яблочкова в России для промышленных установок с его свечами. Известно лишь, что они демонстрировались на Электротехнической выставке 1882 г. в Петербурге.

На промышленной выставке в 1882 г. в Москве показывались опыты питания ряда свечей от общего генератора переменного тока посредством трансформаторов, но эти трансформаторы были конструкции другого русского же изобретателя Усагина. Трансформатор Усагина, как и трансформатор Яблочкова, был с разомкнутой магнитной цепью. Магнитный сердечник состоял из пучка железной проволоки. В отличие от трансформаторов Яблочкова, имевших различное число витков в первичной и вторичной обмотках, в трансформаторах Усагина число витков в обеих обмотках было одинаково. «Не должно смешивать, — говорится в отчете об опытах Усагина в журнале «Электричество», — бобин Усагина со спиралями для накаливания каолиновых пластинок, фигурировавших на прошлой выставке в Петербурге среди приборов Яблочкова. В спиралях Яблочкова внешняя проводка значительно тоньше внутренней, делает большее число оборотов. Здесь (в бобинах Усагина) одинаковая толщина и число оборотов делается равное. Катушки имеют длину 30 см, толщину 8 см. Толщина пучка железных проволок в сердечнике 4,8 см. Внешний вид бобины подобен внешнему виду спирали Румкорфа. В цепь машины (альтернативной) включаются последовательно внешние обмотки, внутренние составляют отдельные цепи, в которые, по желанию, включаются свечи Яблочкова, или же машины накаливания, или электродвигатели».

Демонстрации Усагина, произведенные на выставке в Москве в павильоне Яблочкова, в присутствии членов Технического съезда, привлекли большое внимание и, как пишет обозреватель: «изобретение заслужило громкое и единодушное одобрение со стороны членов Съезда. Изобретателя приветствовали аплодисментами».

Но несмотря на «громкое и единодушное одобрение», и в этот раз изобретение русского изобретателя было забыто. О трансформаторах стали говорить лишь после того, как в 1883 г. они были построены Голардом и Гиббсом и затем в 1885 г. Циперновским, Дери и Блати — инженерами фирмы Ганц и компания в Будапеште.

В России трансформаторы Яблочкова строились Морским ведомством в Кронштадте, повидимому, для опытов на флоте с каолиновыми лампами. Сохранившиеся в Минном офицерском классе в Кронштадте экземпляры этих трансформаторов уже в 90-х годах были использованы изобретателем радиотелеграфа А. С. Поповым при его опытах с лучами Герца, послуживших исходным пунктом для изобретений им же в 1895 г. «телеграфии без проводов».

Таким образом, в настоящее время мы можем считать доказанным, что П. Н. Яблочкову принадлежит честь изобретения и первого промышленного применения трансформаторов переменного тока. Ему же принадлежит честь первой попытки применения, опять-таки для цели, которую он называл «дроблением света» и которую было бы правильнее назвать «дроблением электрической энергии», приборов другого типа — конденсаторов. Мы знаем, с какими трудностями сопряжено и теперь применение конденсаторов для подобных целей, например для целей емкостного отбора энергии от проводов линий электропередачи, тем более нас может удивить смелость предложения системы питания свечей, основанного на применении конденсаторов, как это сделал Яблочков 70 лет тому назад. Именно в 1877 г. Яблочков взял во Франции привилегию (французский патент № 120684 от 11 октября 1877 г.) на «Систему распределения и усиления атмосферным электричеством токов, получаемых от одного источника тока с целью одновременного питания нескольких светильников».
