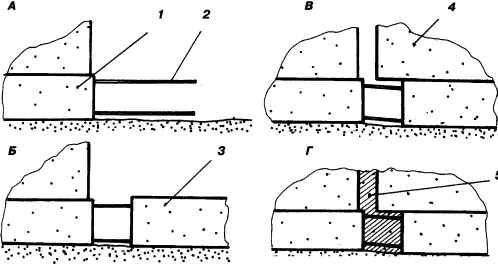

Рис. 44. Соединение смежных строений по этапам: А — выпуск арматуры из основного строения; Б — создание фундамента смежного строения; В — возведение стен смежного строения; Г — бетонирование соединения строений; 1 — фундамент основного строения; 2 — арматура; 3 — фундамент смежного строения; 4 — стены смежного строения; 5 — бетон

Если технологией возведения фундамента предусмотрено рытье котлована, то фундамент желательно закладывать выше уровня грунтовых вод. Это позволит сохранить структуру фунта под основание и избежать лишних хлопот, связанных с организацией водоотвода. Этим можно существенно сократить сроки строительства. Если же по проекту дно котлована находится ниже уровня грунтовых вод, то без устройства дренажа здесь не обойтись.

— При строительстве на пучинистых грунтах в домах с постоянным проживанием грунт под домом зимой прогревается, и расчетную глубину промерзания в зоне жилого дома можно уменьшить на 15…20%.

— С уменьшением габаритов дома (в плане) глубина заложения фундамента может быть уменьшена, т. к. при малых габаритах дома (меньше 6x6 м) неравномерность деформаций грунта по периметру снижается.

— Для домов со стенами малой жесткости (бревенчатый, брусовой, щитовой…), допускающими определенный уровень деформаций, глубина заложения фундамента может быть уменьшена.

При создании столбчатого или столбчато–ленточного фундамента с использованием фундаментного бура ТИСЭ–Ф многие застройщики "на всякий случай" бурят глубже, неоправданно усложняя себе работу. На этот счет хотелось бы поделиться следующими соображениями.

Дело в том, что грунт–основание, испытывающее высокое давление непосредственно под опорой, сильно уплотняется весом дома; частички грунта смещаются, максимально сближаются и ориентируются в том положении, при котором грунт приобретает наибольшую плотность. А, как известно, степень пучинистости грунта тем меньше, чем меньше пор в грунте. Именно поэтому слой грунта толщиной 0,3…0,5 м непосредственно под опорой можно рассматривать как слабопучинистый грунт, как продолжение самой опоры (рис. 45 и рис. 25, б).

Такой подход к назначению глубины заложения фундамента полезен при расчетной глубине промерзания 1,8…2,2 м или при наличии иных ограничений, не позволяющих бурить скважину ниже глубины промерзания.

Мелкозаглубленный ленточный фундамент, у которого площадь подошвы относительно большая, не создает высокую степень уплотнения грунта под собой и на подобное уменьшение глубины заложения претендовать не может (рис. 25, а).

Рис. 45. Естественное уплотнение грунта под фундаментной опорой

Определившись с тем, как влияют грунтовые условия на выбор конструкции фундамента, следует более подробно остановиться на особенностях устройства фундаментов разной глубины заложения. Оценка преимуществ и недостатков, свойственных той или иной разновидности фундамента, поможет застройщику принять правильное решение в этом сложном и ответственном вопросе.

Незаглубленный фундамент при строительстве на пучинистых грунтах используется в основном при возведении легких нежестких домов, допускающих деформации своего каркаса с сохранением эксплуатационных качеств и требуемого внешнего вида. При строительстве на скальных и крупнообломочных грунтах на незаглубленном фундаменте могут возводиться каменные дома. Незаглубленный фундамент выполняется в трех вариантах: столбчатый, в виде монолитной плиты или решетки (рис. 46).

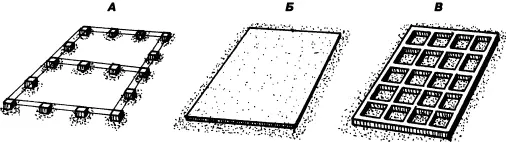

Рис. 46. Виды незаглубленных фундаментов: А — столбчатый; Б — фундаментная плита; В — фундаментная решетка

Столбчатый незаглубленый фундамент

Столбчатый незаглубленный фундамент можно использовать для небольших деревянных и щитовых домов, бань, хозпостроек…, возводимых на непучинистых или слабопучинистых грунтах. При строительстве на скальных или крупнообломочных грунтах такой тип фундамента можно использовать и под большие в плане бревенчатые или брусовые дома.

Столбчатый фундамент на коротких опорах (стульях), расположенных с шагом 1,5…2,5 м в индивидуальном строительстве используется достаточно часто. Многие строительные фирмы, специализирующиеся на возведении деревянных домов, не загружая себя проблемами фундамента, кладут на землю фундаментные блоки, а на них — и сам дом (рис. 47, а).Такой прием вполне подходит при строительстве на непучинистых и слабопучинистых грунтах. Если грунт пучинистый, то снизить влияние пучения грунта на дом можно, заменив пучинистый грунт под опорой на песчаную подушку (рис. 47, б).

В качестве материала для опор можно использовать готовые стеновые или фундаментные блоки. Опоры можно выполнить в виде кирпичной кладки или изготовить из бетона, бутобетона или пескобетона. Обращаем внимание, что использование в фундаменте керамических кирпичей с низкой морозостойкостью и силикатных кирпичей — недопустимо.

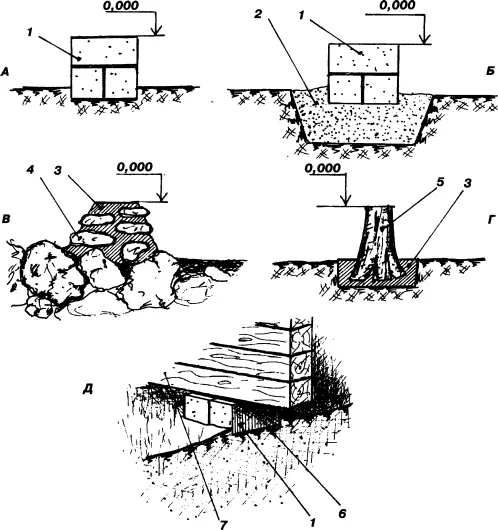

Рис. 47. Незаглубленные фундаментные столбы: А — фундаментные блоки; Б — опора с песчаной подушкой; В — опора на крупнообломочном грунте; Г — деревянная опора; Д — гидроизоляция опоры; 1 — фундаментный блок; 2 — песчаная подушка; 3 — бетон; 4 — бутовый камень; 5 — бревно; 6 — гидроизоляция; 7 — венец

Если грунт скальный или крупнообломочный, то опоры можно устанавливать сразу на жесткие, устойчивые фрагменты грунта, предварительно удалив слабые и выветренные его составляющие. Опору можно также выполнить с использованием бута и пескоцементного раствора, обеспечивающего монолитность основания и самих опор (рис. 47, в).

В отдельных случаях опоры можно делать деревянные. Для этого используют комлевую часть сосновых или дубовых бревен диаметром 20…30 см. Для повышения устойчивости опор под них отрывают яму, заливают её слоем бетона в 10… 15 см и погружают в бетонный раствор саму опору (рис. 47, г). Недостаток деревянных опор — недолговечность — не более 8…15 лет. Для повышения срока службы древесину стульев обугливают на медленном огне и пропитывают дегтем, отработанными маслами и т. д.
