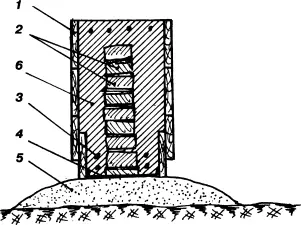

Рис. 163. Заполнение опалубки ростверка старыми кирпичами: i — опалубка; 2 — кирпичи; 3 — арматура; 4 — гидроизоляция; 5 — песчаная подсыпка; 6 — бетонный массив

— При бетонировании допускаются технологические перерывы, которые желательно устраивать вне зоны стыка арматуры. Требования к бетонированию ростверка достаточно мягкие, так как действующие напряжения в бетоне значительно меньше тех, которые он может выдержать, Можно сказать так: бетонируйте как удобно, не делая перерывы больше трех дней.

— В процессе бетонирования следует контролировать состояние опалубки, её положение относительно шнуров обноски. Если опалубка от давления бетона начинает "раскрываться", то её следует укрепить горизонтальными планками или проволочными скрутками, соединяющими верхние доски между собой.

— Перед завершением заполнения опалубки бетоном на раствор укладывают верхние прутки арматуры. Завершают заполнение опалубки бетонной смесью под верхний обрез опалубки.

— Обращаем внимание на то, что в процессе заполнения опалубки бетоном песчаная подсыпка проседает на 2…3 см. После завершения бетонирования верхняя за–концовка опоры фундамента окажется в некоторой полости ленты–ростверка, обеспечивающей боковую фиксацию опоры (рис. 159, д).

— Внешняя боковая поверхность ленты–ростверка будет более ровной, если изнутри опалубку закрыть пергамином или другой плотной рулонной гидроизоляцией, закрепленной с применением мебельных скоб, гвоздей или канцелярских кнопок.

— Если процесс бетонирования опор и ростверка выполняется при низких температурах, то без противоморозных добавок этого делать ни в коем случае не следует.

— Если низкие температуры могут возникнуть после бетонирования без противоморозных добавок, то следует утеплить бетон доступными средствами (пленкой, опилками, тканями…) или пролить его водой с противоморозными добавками в довольно высокой концентрации. Если "мороз на почве" может возникнуть через неделю после бетонирования, то по этому поводу беспокоиться не следует.

— При повышенных температурах воздуха для создания нормальных условий созревания бетон увлажняют или накрывают полиэтиленовыми пленками. Гидро–изолирующую пленку можно создать нанесением клеевых или иных составов (например, клей ПВА).

— Перед началом возведения стен по обноске натягивают шнур, соответствующий внешнему контуру стены. Прямолинейное положение шнура фиксируют на верхней кромке опалубки скобками или мелкими гвоздями. В дальнейшем по этому шнуру будет ориентироваться опалубка ТИСЭ (рис. 164).

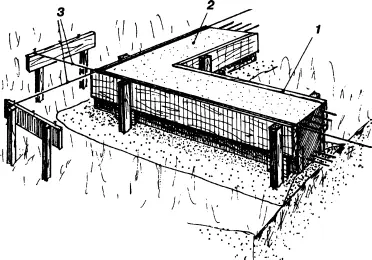

Рис. 164. Фрагмент ростверка перед началом возведения стен: 1 —опалубка ростверка; 2 —ростверк; 3 —шнуры обноски

— Распалубка и удаление песчаной подсыпки из‑под ленты осуществляется после укладки первых двух–трех слоев стеновых блоков (рис. 159, е). Углубление, оставшееся от опалубки, заштукатуривается. Нанесенный штукатурный слой может образовать слезник для отвода на отмостку дождевой воды, стекающей со стены.

Одна из распространенных ошибок — оставлять песчаную подсыпку под лентой–ростверком. Некоторые застройщики считают, что песок — непучинистый материал и вреда от него не будет.

Напоминаем, что песок несжимаем и становится жесткой прокладкой, передающий пучинистые явления от основного грунта на ленту–ростверк.

Не следует затягивать с удалением песка из‑под ленты–ростверка на период строительства (рис. 19)и тем более на зиму (рис. 68, а). Дом, построенный без удаления песчаной подсыпки, по сути, будет стоять на незаглубленном фундаменте со всеми вытекающими из этого негативными последствиями.

Если же дом построили, а песок все‑таки забыли удалить, то по окончании строительства делать это следует аккуратно, равномерно по всему внешнему и внутреннему периметру ленты фундамента. Аккуратность состоит в том, что песчаную подсыпку следует удалять по частям, например в три захода, обходя весь периметр фундамента под внешними и внутренними стенами, удаляя каждый раз по одной трети длины песчаной подсыпки около каждой опоры.

Если песчаную подсыпку под опорами удалять сразу во всем объеме, то в какой‑то момент окажется, что часть дома опирается на ленточный незаглубленный фундамент, а остальная часть дома — на фундаментные столбы. Такая неравномерность опоры дома вызовет, скорее всего, местную просадку фундамента и появление нежелательных трещин в стенах дома (рис. 165).

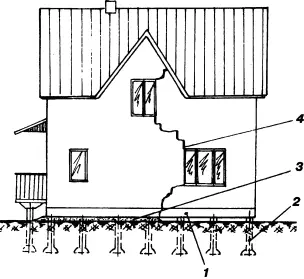

Рис. 165. Неправильное удаление песчаной подсыпки из‑под уже построенного дома может привести к появлению трещин: 1 —ростверк; 2 —опора; 3 —песчаная подсыпка; 4 — трещина

Столбчато–ленточный фундамент хорошо возводить не только на пучинистых грунтах. Строительство на песчаных или слабопучинистых грунтах также можно считать целесообразным. Для этого есть все основания.

— Существенно снижается трудоемкость и себестоимость выполнения земляных работ и бетонирования. Лента фундамента, располагаемая над землей, позволяет уменьшить расход бетона, не зарывать его в землю и одновременно поднимать стены дома.

— Минимальный контакт фундамента с мерзлым грунтом позволяет снизить тепловые потери через фундамент в несколько раз.

— Незначительная боковая поверхность опор и особенность их соединения с ростверком позволяют рассматривать фундамент как виброизолирующую систему, которая значительно снижает уровень вибраций, исходящих от близко расположенных шоссейных и железнодорожных магистралей.

— Предложенный фундамент с небольшими доработками обладает сейсмоизолирующими свойствами.

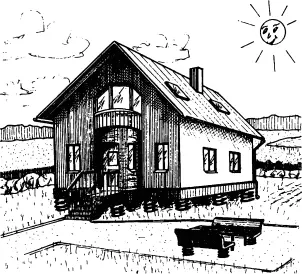

— Благодаря воздушному зазору под лентой–ростверком, опоры можно рассматривать в качестве амортизаторов, которые позволяют компенсировать неравномерные просадки грунта, возникшие из‑за климатических условий или нарушения целостности инженерных коммуникаций. Такие фундаментные столбы смягчают опору под каменным домом, как пружины (рис. 166), как вата, уложенная под хрупкую ёлочную игрушку.
