Неполная разборка 5,45 мм автомата Калашникова АК74.

Автоматика АК74 работает по принципу отвода пороховых газов из ствола. Запирание канала ствола — поворотом затвора на два боевых упора. Ударно-спусковой механизм допускает ведение одиночного и автоматического огня. На нескольких партиях автоматов АК74 и ручных пулеметов РПК74 первых лет выпуска в ударно-спусковом механизме отсутствовал замедлитель, впоследствии вновь введенный в конструкцию оружия. Флажок переводчика-предохранителя располагается с правой стороны стольной коробки. Прицельное приспособление состоит из секторного прицела открытого типа, рассчитанного на дальность до 1000 м и мушки. Причем на прицельной планке нового автомата была нанесена буква «П» (соответствующая прицелу 4 — дальности стрельбы 440 м по грудной цели высотой 50 см), в отличие от АКМ с дальностью прямого выстрела — 350 м. Длина прицельной линии — 379 мм. Так же как и раньше на АКМ на АК74 (РПК74) устанавливались прицельные приспособления для стрельбы ночью и в условиях ограниченной видимости (самосветящиеся насадки). Однако в приспособлении нового образца наносились не точки, а светящиеся полоски — две горизонтальные на целике и одна вертикальная — на мушке.

Поскольку по сравнению с автоматами АК/АКМ в их 5,45-мм варианте значительно увеличился выхлоп пламени и уровень звука выстрела, это могло привести к тяжелым повреждениям слуха в случае нахождения другого стрелка в непосредственной близости сбоку от автомата АК74. Данное обстоятельство в немалой степени повлияло на создание совершенно нового дульного устройства — двухкамерного дульного тормоза-компенсатора, одновременно игравшего роль пламегасителя. Это устройство существен но повысило устойчивость оружия при стрельбе, а кроме того, по сравнению с автоматом АКМ, новый двухкамерный дульный тормоз-компенсатор существенно снизил давление звуковой волны. Он имел две камеры: переднюю и заднюю. Задняя камера представляла собой цилиндр длиной 48 мм с отверстием для прохода пули и тремя несимметричными компенсационными отверстиями диаметром 2 мм сверху для выхода пороховых газов в средней части. Спереди в задней камере дульного тормоза-компенсатора на боковых гранях имелись две щели, расположенные слева и справа от диафрагмы, для прохождения пули. Передняя камера имела по бокам два широких окна для выхода пороховых газов и дополнительной компенсации увода ствола вверх. Па диафрагме были скошены края для обеспечения направленности выхода пороховых газов, а на торце передней камеры сделан венчик, на который надевалось кольцо штык-ножа при его примыкании к автомату. В момент выстрела пороховые газы, ударяя в переднюю стенку задней камеры дульного тормоза-компенсатора. тянут ствол вперед, уменьшая тем самым отдачу, а газы, выходящие через компенсационные отверстия, толкают ствол вниз, резко снижая «подскок» дульной части оружия. и препятствуя, таким образом, уводу ствола автомата вправо-вверх при стрельбе автоматическим огнем.

За счет меньшего импульса отдачи и введения эффективного дульного тормоза-компенсатора при стрельбе очередями в автомате АК74 удалось снизить рассеивание в 2–2,5 раза (по сравнению с АКМ). Длина хода нарезов канала ствола была уменьшена и составляла теперь 200 мм. Па затворной раме с левой стороны имелся вырез для облегчения, а в нижней торцевой части — выступ прямоугольной формы, исключивший при откате подвижных частей автоматики взаимодействие затвора с патронами, находящимися в магазине. На заднем торце газовой трубки со ствольной накладкой закреплена пластинчатая пружина овальной формы, служившая не только для исключения продольной качки цевья, но и для компенсации удлинения ствола при нагреве во время интенсивной стрельбы.

Подобную идею М.Т. Калашников позаимствовал из конструкции цевья снайперской винтовки СВД Н.Ф. Драгунова. Затвор АК74 уменьшен по размеру по сравнению с затвором автомата АКМ. В чашечке затвора отсутствует кольцевое углубление, а гнездо под выбрасыватель получило форму продольного паза. Для улучшения безотказности работы автомата АК74 конструкторы усилили пружину выбрасывателя. Введено направление патрона взамен скоса зацепа магазина у АКМ скосом сухаря вкладыша а вольной коробки, устранившее утыкание патрона в ствол со срезанием вершинок пуль. Удобство разборки ударно-спускового механизма, а особенно его сборки, существенно улучшилось после создания отдельной сборки спускового крючка, шептала с пружиной и замедлителя на одной оси. Газоотводное отверстие в газовой камере было выполнено не под углом к оси канала ствола, как в АК/АКМ. а перпендикулярно — из-за большой толщины слоя хрома.

Автомат образца 1974 г. выпускался в двух вариантах: для мотострелковых войск — с деревянным прикладом, для ВДВ предназначался автомат АКС74 с металлическим складным прикладом, складывавшимся влево вдоль ствольной коробки. Однако в войсках подобное конструктивное решение не вызвало большого восторга, поскольку поворот приклада влево увеличивал ширину оружия (приклад + ствольная коробка + рукоятка перезаряжания). При ношении автомата за спиной и в положении «на ремень» приклад существенно натирал кожу, вплоть до появления ссадин. При ношении АКС74 в положении «на грудь» возникало дополнительное неудобство, если требовалось откинуть приклад, не снимая оружия. А для автоматов АКС74Н каждый раз при складывании приклада в походное положение необходимо было отсоединять ночной прицел, установленный на планке.

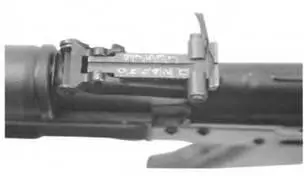

Секторный прицел 5.45-мм автомата Калашникова АК74.

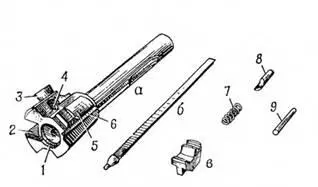

Затвор 5,45 мм автомата АК74: а — остов затвора, б — ударник, в — выбрасыватель: 1 — вырез для гильзы: 2 — вырез для выбрасывателя; 3 — ведущий выступ; 4 — отверстие для выбрасывателя: 5 — боевой выступ; 6 — продольный паз для отражательного выпупа; 7 — пружина выбрасывателя; 8 — ось выбрасывателя: 9 — шпилька.

Питание патронами осуществлялось из 30-зарядных отъемных коробчатых секторных магазинов. Снаряжение магазина производилось из специального приспособления, состоящего из 15-зарядной обоймы и переходника, служившего для соединения обоймы с магазином. Для поражения противника в рукопашном бою к автомату' присоединялся штык-нож. Вместе со штык-ножом 6x4 автоматы Калашникова АК74 с середины 1980-х гг. стали укомплектовываться новым штык-ножом 6x5 упрошенной конструкции.
