С. Монетчиков - История русского автомата

И.Я. Стечкин.

5,45-мм малогабаритный автомат Стечкина ТКБ-0116 с откинутым прикладом. Опытный образец.

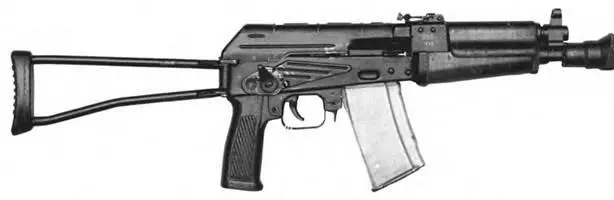

5,45-мм малогабаритный автомат Константинова АКК-958 с откинутым прикладом. Опытный образец.

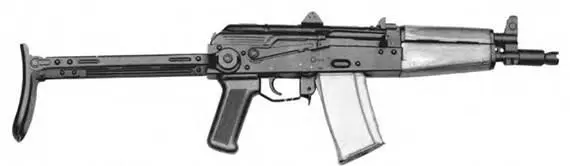

5,45-мм малогабаритный автомат Калашникова ПП1 с откинутым прикладом Опытный образец 1973 г.

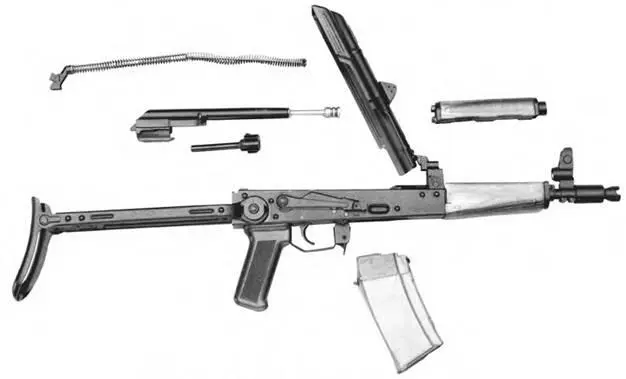

Неполная разборка 5,45-мм малогабаритного автомата Калашникова ПП1.

А.С. Константинов разработал 5,45-мм малогабаритный автомат АКК-958. Автоматика работала по принципу отвода пороховых газов. Запирание канала ствола осуществлялось поворотом затвора. Ударно-спусковой механизм позволял вести одиночный и автоматический огонь. Органы управления — рукоятка перезаряжания и переводчик-предохранитель — расположены с правой стороны ствольной коробки. Автомат имел мощный компенсатор-пламегаситель. Прицельное приспособление состоит из открытого секторного прицела, рассчитанного на дальность стрельбы до 500 м, и цилиндрической мушки в намушнике. На правой стороне смонтирована планка для прицела ночного видения НСПУ. Рукоять, цевье и ствольная накладка изготовлены из клееной фанеры. Внутри пистолетной рукоятки располагался пенал с принадлежностями. Металлический приклад трубчатой формы с пластмассовым затылком в походном положении складывался на правую сторону ствольной коробки. Питание осуществлялось из магазинов емкостью на 20 и 30 патронов. Масса — 2,45 кг. Длина общая — 680 мм, длина со сложенным прикладом — 445 мм, длина прицельной линии — 165 мм.

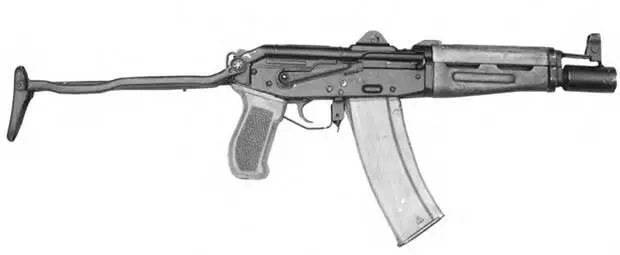

5.45-мм автомат Калашникова А-75. Опытный образец 1975 г.

В 1973 г. М.Т. Калашников предложил модифицированный вариант своего 5,45-мм автомата АКС74 под наименованием «ПП1». Его автоматика работала по принципу отвода пороховых газов из ствола. Запирание канала ствола осуществлялось поворотом затвора на два боевых упора. Укороченный до 215 мм ствол обусловил снижение начальной скорости пули до 735 м/с и более худшую по сравнению с АК74, кучность боя. Усовершенствованный ударно-спусковой механизм допускал ведение одиночного и автоматического огня. Взамен замедлителя курка в него ввели ограничитель поворота курка, ограничивавший поворот курка назад и предохранявший от удара курка по спусковому крючку. Флажок переводчика-предохранителя располагается с правой стороны ствольной коробки. Прицельное приспособление, установленное на крышке ствольной коробки, было рассчитано на дальность стрельбы до 500 м. Оно состояло из перекидного целика, имевшего два положения: обозначенное буквой «П» — для стрельбы но целям на дальность до 350 м; обозначенное цифрой "5" для стрельбы по целям на дальностях свыше 350 м; и мушки в намушнике. Целик поворачивался на оси и фиксировался пластинчатой пружиной на опорных выступах. Наиболее действительным огонь по наземным и воздушным целям являлся на дальностях до 400 м. Дальность прямого выстрела по грудной фигуре составляла 360 м. в то время как дальность пробития защищенных целей. в частности, 5-мм стального листа, составляла 210 м, стальных шлемов (касок) — 500 м. а прогивоосколочных бронежилетов с титановыми пластинами — 320 м. Темп стрельбы — 650–700 выстр/мин. Питание патронами осуществляется как из стандартных отъемных коробчатых секторных магазинов емкостью 30 патронов, так и укороченных, емкостью 20 патронов. Уменьшение длины ствола заставило отнести газовую камеру назад, что повлекло за собой и изменение конструкции мушки. Ее основание было выполнено совместно с газовой камерой. Подобная конструкция обусловила и перенос прицела ближе к глазу стрелка, иначе прицельная линия оказывалась очень короткой. Существенно были укорочены шток газового поршня и газоотводная трубка. Большее давление пороховых газов у дульного среза потребовало установки усиленного пламегасителя, в некоторой степени уменьшившего пламя, снизившего ударную волну и увеличившего надежность функционирования автоматики. Однако полностью пламегаситель все-таки не смог подавить величину звука и выхлоп пламени при выстреле, ослепляющего и демаскирующего самого стрелка. Пламегаситель представлял собой цилиндрическую камеру с коническим раструбом на переднем горце. Пламегаситель крепился па дульной части ствола, на резьбовой посадке. Для лучшей стабилизации пули в полете, из-за укорочения ствола, конструкторам пришлось увеличить крутизну нарезов, длина их хода была уменьшена с 200 до 160 мм. Новую конструкцию получила крышка ствольной коробки, откидывающаяся на шарнире вверх. В передней части крышки имелись два ограничителя угла поворота крышки с отверст иями для оси. на которой она поворачивалась. Крышка не отделялась от ствольной коробки. В закрытом положении она удерживалась с помощью выступа направляющего стержня возвратного механизма. В автомате ПП1 использовался металлический приклад, складывающийся вниз под ствольную коробку (по типу АКМС). Укороченный автомат укомплектован более массивными деревянным цевьем и ствольной накладкой газовой трубки. Масса ПП-1 с магазином без патронов — 2,75 кг. длина общая — 720 мм, длина со сложенным прикладом — 480 мм.

Наряду с этой моделью в 1975 г. появился еще один специальный вариант 5,45-мм укороченного автомата Калашникова А1-75. От своего прототипа ПП-1 он отличался:

— наличием прибора для беззвучно-беспламенной стрельбы (ПБС),

— для присоединения ПБС взамен усиленного пламегасителя имелась втулка с резьбовым посадочным местом. Сверху на этой втулке монтировалосъ основание мушки,

— на колодке прицела смонтированы три пластинчатых прицельных планки: «П» для ведения прицельного огня на 100 м: и две откидные — на 150 и 200 м.

— конструкция спускового механизма допускала ведение только одиночного огня,

— металлический приклад откидывался не вниз, под цевье. а наверх — на газовую трубку со ствольной накладкой, с возможностью перезаряжания автомата, при сложенном прикладе.

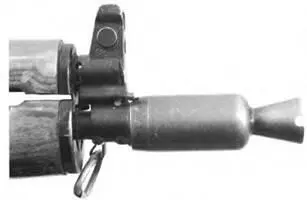

Усиленный пламегаситель 5,45-мм автомата Калашникова АКС-74У (ранний вариант).
