Карл Гильзин - В небе завтрашнего дня

Но если каждая из двух основных сил, действующих на летательный аппарат, создается принципиально одним и тем же физическим явлением, то в разных летательных аппаратах она образуется по-разному. В самолете, например, тяга создается винтом или реактивным двигателем, а подъемная сила — крылом. В вертолете же обе силы создаются одним и тем же несущим винтом.

Как же совместить достоинства самолета и вертолета?

Вот, например, еще до появления вертолетов был создан и начал применяться летательный аппарат, получивший название автожира. Теперь такие аппараты у нас обычно называют винтокрылами: тяга, необходимая для полета, у них создается пропеллером, как и обычно, но крыла нет, а если и есть, то очень небольшое, оно заменено самовращающимся (или, как говорят, авторотирующим) несущим винтом. Задача такого винта оказывается, естественно, более легкой, чем у вертолета, и винтокрыл может достичь большей скорости. Некоторые новые винтокрылы, например советский винтокрыл конструкции Н. И. Камова, впервые показанный на авиационном празднике в Тушине в 1961 году, обладают скоростями в полтора раза большими, чем у вертолетов. Наш винтокрыл развил на 100-километровом замкнутом маршруте рекордную скорость — 366 километров в час, намного большую, чем у аналогичного по назначению английского винтокрыла «Ротодайн». В том же, 1961 году он установил в одном полете сразу 6 мировых рекордов по грузоподъемности, подняв груз 16 485 килограммов на высоту 2 557 метров 17*.

17* Газета «Правда», 26 ноября 1961 г.

Самовращающийся несущий винт автожира заменяет крыло самолета.

Слева — автожир на поплавках; тягу создает небольшой пропеллер, приводимый во вращение маломощным поршневым двигателем. Справа — увлекательный спорт: «жирокоптер», буксируемый обычной моторной лодкой, взмывает в воздух под действием авторотирующего винта (по журналу «Флайт», февраль 1963 г.).

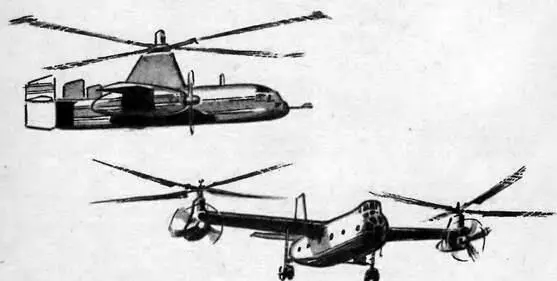

Винтокрылы — современные самолеты-вертолеты. Вверху — английский автожир «Ротодайн», внизу — винтокрыл Н. И. Камова (по журналу «Люфтфарттехник», январь 1962 г.).

Наряду с увеличенной по сравнению с вертолетами скоростью полета винтокрылы сохраняют преимущество вертикального взлета и посадки — на этих режимах двигатель приводит во вращение не тянущий, как в горизонтальном полете, а несущий винт. В авиации будущего винтокрылы найдут свое место, хотя их применение вряд ли будет очень широким.

Итак, неподвижное крыло не позволяет осуществлять вертикальную посадку и такой же взлет, а вращающееся крыло — достичь большой скорости.

Нельзя ли использовать крыло еще каким-нибудь способом, чтобы добиться желаемой цели?

Третье решение подсказывается самой природой. Ведь за сотни миллионов лет до того, как на земле появились люди, другие живые существа уже летали, используя крыло. Крыло птицы или насекомого — машущее. Нельзя ли использовать этот принцип машущего крыла и для полета человека.?

Летательные аппараты с машущим крылом, так называемые орнитоптеры, или «птицелеты», существуют. Есть и страстные энтузиасты машущего крыла. Это не случайно, ибо оно обладает многими замечательными достоинствами. И прежде всего орнитоптер позволяет осуществлять вертикальные взлет и посадку, парить в воздухе, поднять при той же мощности двигателя гораздо больший груз, чем самолет. Вот почему в будущем орнитоптеры без всякого сомнения найдут широкое применение в качестве «воздушных автомобилей», «воздушных мотоциклов» и даже «воздушных велосипедов». Последние будут летать за счет мускульной силы человека или с помощью небольшого моторчика, вроде тех, которые устанавливаются иногда на обычных велосипедах. Это будут замечательные машины с тонким, упругим крылом из легкой и прочной пластмассы, отлично дополняющие вертолеты при полетах на короткие расстояния, — машины массового индивидуального авиатранспорта и авиационного спорта. Однако орнитоптеры обладают еще меньшей скоростью, чем вертолеты.

Но нельзя ли заставить обычные самолеты взлетать прямо вверх? Так ли необходим длинный разбег при взлете? Нельзя ли обойтись без него?

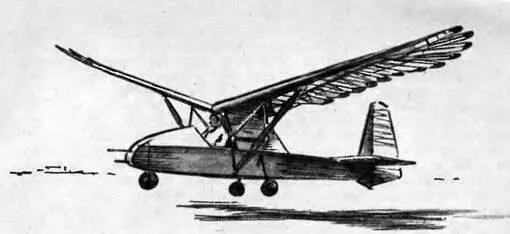

Орнитоптер — птицекрылый летательный аппарат.

Ответ очевиден. Разбег самолета при взлете необходим, чтобы подъемная сила крыла стала равной и затем большей, чем вес самолета, иначе самолет не оторвется от земли. Чем тяжелее самолет и меньше его крыло, тем больше необходимая взлетная скорость и, значит, разбег при взлете. Двигатели создают тягу, которая заставляет самолет все быстрее разбегаться по взлетной дорожке, а затем взмывать в воздух. Чем больше тяга, тем быстрее набирает самолет необходимую взлетную скорость и, значит, тем меньше разбег.

Может, сильно увеличив тягу, удастся совсем избавиться от разбега при взлете? Очевидно, нет, так как все равно понадобится какое- то время, чтобы набрать нужную скорость. Значит, разбег хоть и уменьшится, но все же сохранится.

И тем не менее именно такое увеличение тяги двигателей открывает возможность вертикального взлета. Только для этого двигатели должны тянуть самолет не вдоль земной поверхности, а перпендикулярно к ней, вверх, как несущий винт вертолета.

На самолетах вертикального взлета в настоящее время устанавливают двигатели двух типов — либо турбовинтовые, либо турбореактивные. В первом случае обычно мощный турбовинтовой двигатель приводит в движение два соосных воздушных винта, вращающихся в разные стороны. Понятно, почему необходимы именно два винта с разносторонним вращением — ведь иначе при взлете самолет стал бы вращаться в сторону, противоположную вращению винта. Не зря же на вертолетах с одним несущим винтом у хвоста устанавливается небольшой дополнительный винт, препятствующий этому вращению. В таком винте нет необходимости, когда на вертолете два несущих винта с противоположным вращением, как, например, на новом вертолете «КА-18» конструкции Н. И. Камова.

Странный, необычный вид имеет самолет вертикального взлета на земле. Его нос устремлен вверх, прямо в небо. Вот так же примерно выглядит самолет, устанавливаемый для взлета с помощью специальной пусковой установки — катапульты. Но такая установка «выстреливает» машину в небо, а при вертикальном взлете самолет поднимается с помощью собственного двигателя. Потом он совершает такую же посадку. Правда, он иногда садится на специальную стартовую установку, с помощью которой этот самолет и перевозят.
