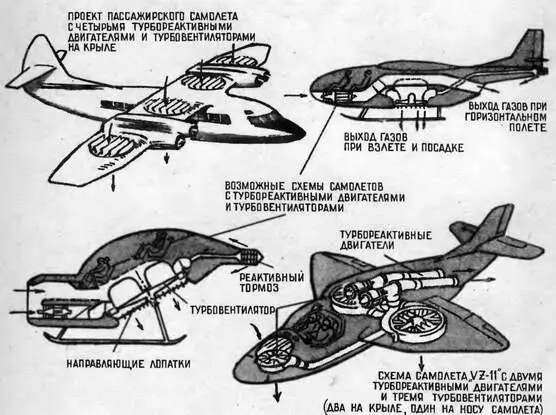

Реактивные самолеты вертикального взлета с силовой установкой «двойного назначения» (по журналу «Попюлер сайенс», ноябрь 1962 г., и др.).

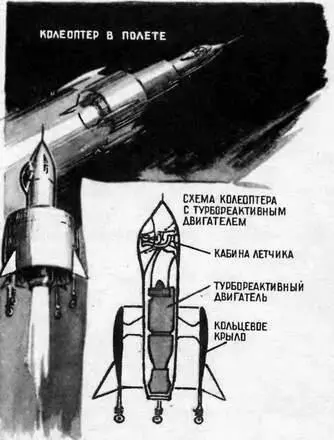

Колеоптеры. (по журналу «Эронотикс», 1958 г., и др.).

Существуют самые различные самолеты вертикального взлета и посадки, но, как видно, только крыло позволяет совместить в одном летательном аппарате эти свойства с высокой скоростью полета. Правилен ли такой вывод?

Вот взгляните еще на один летательный аппарат. Он стоит, опираясь на ноги, как уже известный нам самолет вертикального взлета. Но крыла на этот раз нет. Просто какая-то бочка на стойках. И вдруг эта бочка вздрагивает, снизу из нее вырываются раскаленные газы, она отрывается от земли и уносится в небо. На высоте в несколько десятков метров бочка круто поворачивается на бок и, продолжая с высотой набирать скорость, скрывается за горизонтом.

Что это за бочка? Как она может летать без крыла?

Ответы оказываются несколько неожиданными. Здесь тоже есть крыло, только это уже нё наклонная, а свернутая в кольцо, в трубу, пластина. Она и создает необходимую для горизонтального полета подъемную силу. Конечно, этот своеобразный самолет, который часто называют колеоптером «в честь» одного жесткокрылого жука, не похож на обычные самолеты. Во многом он уступает им. Но зато он обладает драгоценной способностью взлетать и садиться вертикально. Вдобавок и маневренность колеоптера выше, чем у обычных самолетов.

Если бы мы заглянули внутрь бочки, то увидели бы круглый фюзеляж с прозрачным носком, образующим фонарь кабины. На некотором расстоянии от фюзеляжа, концентрически относительно него, расположено кольцевое крыло, связанное с фюзеляжем несколькими радиальными стойками-поперечинами. Фюзеляж оказывается как бы вставленным внутрь кольцевого крыла. Через кольцевую щель между фюзеляжем и крылом с большой скоростью протекает встречный воздух.

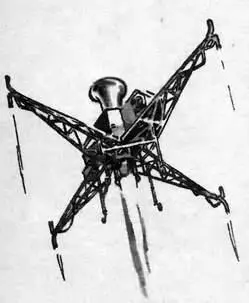

«Турболет» в воздухе.

Пассажирские колеоптеры могут успешно соревноваться с другими самолетами вертикального взлета и посадки в качестве экспрессных авиатакси. На колеоптерах можно устанавливать турбовинтовой двигатель, приводящий во вращение два соосных винта внутри кольцевого крыла. Может найти применение для наиболее скоростных пассажирских перелетов и колеоптер, в задней части фюзеляжа которого установлен турбореактивный двигатель. Такие колеоптеры могут доставить пассажиров из Ленинграда в Москву меньше чем за полчаса, причем с посадкой и высадкой в самом центре города, например на крышах гостиницы «Ленинградская» в Ленинграде и гостиницы «Москва» в Москве.

Еще большей скоростью обладают реактивные колеоптеры, на которых, помимо турбореактивного двигателя, установленного в задней части фюзеляжа, имеется и прямоточный воздушно-реактивный двигатель. Газовоздушный тракт этого двигателя образуется кольцевым воздушным пространством между фюзеляжем и крылом. Так как прямоточный двигатель при стоянке тяги не создает, то колеоптер взлетает с помощью турбореактивного. Только на значительной высоте, когда достигнута большая скорость, включается прямоточный двигатель. Через топливные форсунки, установленные по окружности у середины крыла, впрыскивается бензин. Бензовоздушная смесь поджигается электрической искрой — и вот уже в кольцевом канале бушует огненный ураган. Тяга сразу возрастает, и колеоптер резко увеличивает скорость. Истребители такого типа могут развивать скорость до трех-четырех тысяч километров в час.

Наиболее ответственными и трудными для любого аппарата вертикального взлета и посадки являются именно эти моменты — взлет и посадка.

Ничтожно малая скорость движения делает его крайне неустойчивым, а обычные аэродинамические рули оказываются в этих условиях неэффективными. Любой порыв ветра может стать роковым для вертикально движущегося самолета. Если не будут найдены новые способы обеспечения устойчивости и управляемости самолета при вертикальном взлете, то создание таких самолетов станет бессмысленным.

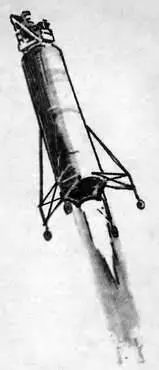

Французский «турболет» — «Летающий Атар».

К сожалению, опыт авиации мало чем может помочь тут, полезнее оказывается опыт запуска ракет. Ведь когда взлетает ракета, ее аэродинамические рули тоже оказываются неэффективными, и управлять приходится с помощью иных средств. Иногда поэтому ракеты вообще не имеют аэродинамических рулей и даже стабилизаторов. На активном участке полета ракет используют поворот двигателя на небольшой угол или в струю вытекающих газов помещают специальные рули из жароупорного материала, обычно графита. После остановки двигателя ракета управляется с помощью струй газов или пара, вытекающих в боковых направлениях из корпуса ракеты.

Те же способы должны быть, очевидно, использованы и для управления вертикально взлетающим самолетом. Конечно, поворот оси двигателя в этом случае вряд ли возможен, но отклонение реактивной струи может оказаться весьма эффективным средством. Точно так же могут быть использованы специальные боковые сопла, через которые будут вытекать струи газов, заставляющие самолет поворачиваться в нужном направлении.

Но одно дело теоретические предположения, другое — проверка их на практике и выбор наилучшей схемы управления. Вот почему сейчас в ряде стран построены и строятся экспериментальные летательные аппараты вертикального взлета специально для отработки самого процесса взлета и посадки и проверки различных методов управления.

Вот, например, аппарат, похожий на повисший в воздухе мостовой кран. Четыре длинные решетчатые фермы, расположенные в виде креста, четыре вертикальные ноги с небольшими колесами, застекленная кабина для «крановщика». В центре этого «футуристического» сооружения — довольно длинная вертикальная труба большого диаметра. В ней-весь секрет загадочного парения «крана». Это — турбореактивный двигатель. Весь же странный аппарат — советский «турболет», созданный коллективом конструкторов во главе с А. Н. Рафаэлянцем. Чтобы управлять турболетом, в струе газов, вытекающих из двигателя, установлены рули. Для управления служат и рули, установленные на концах всех ферм. Эти рули представляют собой небольшие сопла, через которые с высокой скоростью может вытекать сжатый воздух, отводимый из компрессора двигателя. Сила реакции вытекающей струи заставляет турболет поворачиваться в нужном направлении.
