Способ проверки сотовых телефонов (серый/белый)

Для теста надо последовательно нажать клавиши на клавиатуре: *#6# или (как вариант для других моделей МТА) *#06#. В результате высветится серия и модельный номер, указанные в паспортных данных. Такие же данные нанесены на корпусе МТА под аккумуляторной батареей. Чем они помогут?

При потере или краже аппарата эти данные требуется передать своему сотовому оператору, если, конечно, вы надеетесь найти свой телефон. После данной процедуры уведомления сотовой компании, ваш МТА вместе с SIM-картой (или даже вновь вставленной) будет находиться на контроле у вашего сотового оператора. Для того чтобы ваш МТА точно нашелся или был бы заблокирован в обслуживании у одного из операторов (которым вы пользовались до утери), требуется сообщить сотовому оператору IMEI (International Mobile Equipment Identifier — международный идентификатор мобильного оборудования) вашего МТА. Этот номер (техника опроса описана ранее в данном разделе) лучше выяснить сразу (при покупке или эксплуатации МТА) и где-нибудь записать вдали от посторонних глаз.

2.4.3. Практические новаторские решения

Подключившись с помощью проводов малого сечения (например, с помощью популярного гибкого монтажного изолированного провода МГТФ диаметром 0,6–1,00 мм) к выводам контактной пары на клавиатуре МТА, можно продублировать нажатие соответствующей кнопки клавиатуры МТА с помощью нормально разомкнутых контактов обычного (слаботочного) электромагнитного реле. Для этого могут применяться различные профессиональные и радиолюбительские конструкции, такие устройства можно найти на страницах журналов «Радиолюбитель», «Радио» и в Интернете.

Важное преимущество управления мобильным телефоном с помощью контактов слаботочного электромагнитного реле (далее СЭМР) заключается в отсутствии гальванической связи устройства управления и клавиатуры самого телефона.

Почему бы радиолюбителю-конструктору не использовать вместо СЭМР оптрон.

В большинстве случаев (типов МТА) это очевидно возможно без какого-либо изменения схемы (печатной платы), однако следует учитывать очень важный фактор — сопротивление утечки оптрона в разомкнутом состоянии коммутирующих контактов и сопротивление контактной пары при нажатой кнопке мобильного телефона. Кроме того, важна полярность подключения оптрона и полярность электрических потенциалов на клавиатуре мобильного телефона.

Владелец мобильного телефона, конечно, знает, что последнему абоненту (из списка набранных номеров) можно позвонить пользуясь только одной кнопкой (кроме кнопки включения МТА или кнопок разблокировки клавиатуры, когда такой режим включен). В большинстве телефонных мобильных аппаратов (таких как Nokia 3310, Sony Ericsson T290, Motorola S350, Motorola S380 и др.) действительно нажатием только одной кнопки можно осуществить телефонную связь с абонентом, номер которого был набран последним. Для этого нет необходимости в нажатии двух разных кнопок (как описано в некоторых статьях для радиолюбителей), а достаточно лишь четко изучить возможности и меню своего мобильного аппарата и использовать его «ручное» программирование (как описано в руководстве по эксплуатации).

Во вскрытом корпусе мобильного телефона к контактным площадкам кнопки «вызов» проводами МГТФ подпаивают два проводника длиной не более 50 см. Для этих целей применяют маломощный паяльник с мощностью 25 Вт и напряжением не более 24 В.

Устройством, которое замкнет эти контакты, может быть любое: от охранной сигнализации до сигнализатора варки яиц. Главное, что в случае нарушения шлейфа охраны или срабатывания сигнализации замкнутся контакты управляющего реле, а значит, ваш МТА пошлет вызов на заранее запрограммированный номер с целью уведомления о изменении состояния контролируемого параметра.

Абоненту, принявшему вызов, остается лишь взглянуть на номер вызывающего абонента (в большинстве случае он определяется нормально). Если это номер телефона, задействованного в охранной системе — значит, сработала охранная сигнализация.

2.5. Телефонный адаптер

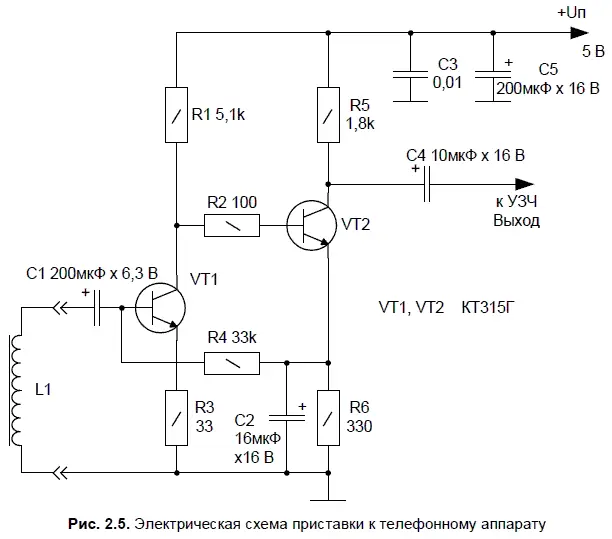

Когда требуется участие в телефонном разговоре сразу нескольких абонентов или в том случае, если необходимо прослушать или записать на долговременный носитель информации телефонный разговор (либо его фрагмент), поможет простое электронное устройство телефонного адаптера. Второе предназначение этого устройства — контроль набираемого телефонного номера с помощью светодиодных или иных индикаторов. Электрическая схема устройства показана на рис. 2.5.

Включение приставки происходит автоматически Приставка подключается к - фото 18

Включение приставки происходит автоматически.

Приставка подключается к телефонной линии с помощью катушки L1, надеваемой на телефонный шнур. Катушка L1 — это датчик магнитной индукции, с помощью которого происходит сканирование состояния телефонной линии. Слабые импульсы с катушки L1 поступают на усилитель слабых сигналов, собранный на транзисторах VT1, VT2 с большим коэффициентом усиления по току h 21e. Транзисторная схема представляет собой классический двухкаскадный усилитель звуковой частоты с отрицательной обратной связью.

К входу усилителя через разделительный конденсатор С1 (не пропускающий постоянную составляющую напряжения) подключена катушка индуктивности L1. Она служит для приема низкочастотных электромагнитных колебаний, которые излучает трансформатор телефонного аппарата или его звуковой электромагнитный капсюль, и преобразования этих сигналов в электрический ток. Благодаря применению катушки L1 электрические цепи адаптера и телефонного аппарата гальванически развязаны. А само устройство адаптера можно быстро снять, переместить на другое место или исключить.

Усиленные звуковые колебания, наведенные на катушке L1, поступают на выход устройства, который может быть подключен к светодиодным индикаторам (с помощью дополнительной схемы), или могут прослушиваться низкоомными головными телефонами, подключенными между «+» источника питания и выходом устройства.

Для питания устройства используется напряжение 5–6 В, которое может быть получено как от автономных элементов питания (4-пальчиковые батареи типа ААА), так и от стабилизированного источника питания с понижающим трансформатором. В дежурном режиме приставка потребляет ток не более 10 мА, а в активном этот ток возрастает до 60 мА.

2.5.1. О деталях

Катушка индуктивности L1 — самодельная. Она изготовляется так.

Картонный каркас создают под размеры ферритового стержня от старых моделей радиоприемников диаметром 7–8 мм и длиной 50–70 мм. На каркас наматывают 2300 витков (внавал) трансформаторным проводом ПЭЛ-1 диаметром 0,08 мм.
