А. Ардашев - Оружие специальное, необычное, экзотическое

Пистолет Тип 64: вверху затвор заперт, внизу затвор открыт

Специальный патрон с уменьшенной начальной скоростью пули ограничивает дальность стрельбы 40–50 м, но для «бесшумного» пистолета этого более чем достаточно. Эффект подавления звука достигается за счет глушителя значительных размеров впередней части ствольной коробки, это приспособление выступает далеко вперед за пределы дульного среза. Пороховые газы покидают канал ствола и расширяются внутри цилиндра, заполненного проволочной сеткой. Сам цилиндр находится внутри объемного металлического корпуса. Пуля проходит через ряд резиновых мембран, которые задерживают пороховые газы. При ведении огня одиночными выстрелами с ручным перезаряжанием пистолет становится практически бесшумным, но невысокая начальная скорость полета пули вбольшой степени сказывается на ее убойной силе. Питание от коробчатого магазина на 9 патронов. Тип 67 является усовершенствованной моделью, практически не отличается от пистолета Тип 64, за исключением глушителя, получившего форму цилиндра, что сделало более легким его ношение вкобуре и придало хорошую балансировку. В устройстве глушителя имеются отдельные изменения, но принцип работы сохранен прежним.

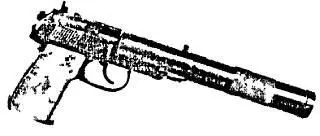

Пистолет Тип 67

Характеристики Тип 64 следующие (в скобках даны характеристики Тип 67): масса без патронов 1,81 (1,02) кг, длина 222 (225) мм, длина ствола 95 (89) мм, начальная скорость пули 205 (181) м/сек. Уровень звука выстрела 80 дБ.

Пистолеты-пулеметы Тип 64 и Тип 85

Пистолет-пулемет Тип 64 китайской разработки сочетает компоненты различных систем: принцип работы автоматики с отдачей свободного затвора и особенности действия затвора аналогичны лучшему пистолету-пулемету времен Второй мировой войны советскому ППС-43; ударно-спусковой механизм со сменой режима огня взят у английской модели «Брен» (большое количество которых было захвачено в ходе корейской войны), хотя и упрощен технологически.

В целом образец представляет собой вариант бесшумного автоматического оружия специального назначения. Применяется старый советский пистолетный патрон 7,62x25 ТТ. Хорошо подходящий для пистолетов-пулеметов благодаря своей баллистике, он однако не слишком удобен для бесшумного оружия из-за сверхзвуковой начальной скорости пули. Но эту проблему удалось просто разрешить. Магазин имеет секторную форму и размещается впереди спусковой скобы. Для облегчения экстракции стреляной гильзы на стенках патронника выполнены три продольные канавки Ревелли шириной 0,1 мм и глубиной 0,075 мм, начинающиеся у входа патронника и имеющие длину около 10 мм несколько выравнивая давление пороховых газов внутри и вовне гильзы, они снижают риск ее обрыва при извлечении. Спусковой механизм допускает ведение одиночного и непрерывного огня. Глушитель классического расширительного типа. Ствол длиной 200 мм на протяжении примерно 157 мм имеет четыре ряда отверстий диаметром 3 мм, расположенных по дну нарезов (всего 36 отверстий). За счет истечения пороховых газов через отверстия начальная скорость пули уменьшается ниже скорости звука. Сплошной кожух, окружающий ствол, имеет длину 165 мм и крепится втулкой к ствольной коробке. Внутри кожуха помещен пакет перегородок с отверстиями, соединенных двумя стержнями. Пороховые газы, попавшие в кожух, расширяются в камерах, образованных перегородками, и затем медленно истекают через отверстия последней перегородки у переднего среза кожуха. Глушитель, несмотря на простоту конструкции, весьма эффективно подавляет вспышку выстрела и значительно снижает уровень звука. Упрощенная и облегченная модификация, предназначенная на экспорт, обозначена как Тип 85. Его механизмы аналогичны механизмам пистолета-пулемета Тип 64. С патроном Тип 64 звук выстрела снижен до уровня менее 80 дБ. Может использоваться выпускающийся в Китае вариант патрона 7,62x25 с утяжеленной остроконечной пулей и дозвуковой начальной скоростью. Масса пистолета-пулемета Тип 64 без магазина 3,4 кг, длина оружия 843 мм с откинутым прикладом и 635 мм с убранным, длина ствола 244 мм, начальная скорость пули 313 м/с, темп стрельбы 450 в мин. Эффективная дальность стрельбы 135 м. Емкость магазина 30 патронов.

Пистолет-пулемет Тип-б4

Пистолет ПБ

Оригинальным примером оружия, в котором интегрированный глушитель сочетается со съемным, может служить ПБ («пистолет бесшумный», индекс 6П9), разработанный конструктором АА Дерягиным с использованием элементов ПМ и принятый на вооружение в 1967 г.

ПБ имеет двухсекционный «глушитель». Непосредственно на удлиненный до 105 мм ствол пистолета надет кожух-расширительная камера диаметром 32 мм. Камера фиксируется на переднем отростке рамки, пороховые газы отводятся в нее через отверстия, выполненные по дну нарезов ствола. Между стволом и кожухом уложена рулоном металлическая сетка, отбирающая температуру пороховых газов. К передней части камеры сухарным соединением крепится съемный узел глушителя «насадок». Внутри корпуса насадка помещен сепаратор, включающий несколько шайб, установленных под разными углами наклона к оси канала ствола. Шайбы дробят и перенаправляют газы.

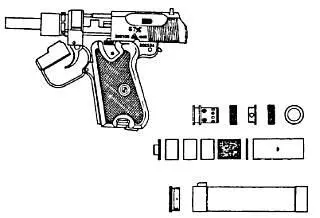

ПБв собранном виде

Пуля свободно проходит в отверстия шайб. На корпусе «насадка» выполнена наметка под пальцы. Подобная схема «глушителя» стала типовой в отечественном оружии мы можем увидеть ее в пистолете-пулемете «Кедр-Б», винтовке ВСС, автомате АС. Начальная скорость пули снижена до 290 м с, т. е. ниже скорости звука. Многие пользователи, правда, отмечают недостаточную степень «глушения» звука выстрела из-за прорыва газов из «насадка». Затвор значительно укорочен. Возвратная пружина вертикально установлена в рукоятке и взаимодействует с затвором через качающийся рычаг сродни схеме английского «Веблей-Скот». Затворная задержка управляется кнопкой. Пистолет имеет сравнительно высокие мушку и постоянный прицел. ПБ поступил на вооружение рот специального назначения армейских разведбатов, групп специального назначения КГБ «Альфа» и «Вымпел», состоит на вооружении спецподразделений ФСБ и ВВ МВД Из аналогов можно назвать его ровесника китайский пистолет специального назначения Тип 67. Однако в отличие от него ПБ может применяться как в «полном», так и в «укороченном» варианте. К тому же съемный «насадок» позволяет переносить пистолет в компактной поясной кобуре. Кобура выполнена из кожзаменителя, снабжена застегиваемым на шпенек клапаном и отделением для «насадка».
