Пистолет-пулемет FMG (Folding sub-Machine Gun — «складной пистолет-пулемет») был разработан американской фирмой «Арес» как компактное оружие высокой для ближнего боя мощности, в сложенном виде умещающийся в объем блока сигарет. Он может скрытно переноситься под одеждой и быстро приводиться в боеготовность. Форма коробки не позволяет сразу распознать сложенное оружие. FMG рассчитан под патрон 9x19 «парабеллум», состоит из двух одинаковых по размерам металлических коробчатых деталей, образующих ствольную коробку и приемник магазина, при складывании входящих один в другой. В одном находятся ствол, затвор в сборе и ударно-спусковой механизм, второй используется как приклад. Гнездо магазина размещено под передней коробкой и убирается в специальную выемку под стволом. Простейшая рукоятка взведения установлена под дульной частью ствола. Спусковая скоба и спусковой крючок также складываются.

Автоматика — на основе отдачи свободного затвора. Темп стрельбы — 650 выстр./мин. Выбор режима огня производится степенью нажатия на спусковой крючок.

Пистолет-пулемет может складываться с установленным 20-зарядным магазином, магазин емкостью 32 патрона присоединяется только в разложенном состоянии. Масса оружия — 2,38 кг (с 20-зарядным магазином), длина — 262 мм в сложенном состоянии и 503 мм в разложенном. «Маскировка» такого оружия под «рацию» или «блок сигарет» на самом деле только осложнит пользование им. Большее значение имеет возможность скрытного ношения под верхней одеждой без характерных для обычного оружия «выпуклостей».

Под явным влиянием FMG «Арес» свой складной пистолет-пулемет разработали в тульском Конструкторском бюро приборостроения. Оружие создавалось по заказу министерств обороны и внутренних дел и получило обозначение ПП-90, впервые представлено публике в 1992 г. Вскоре появился образец ПП-90М, принятый на вооружение соответствующих подразделений специального назначения. Используется также в главном управлении охраны и ФСБ. Встречается, правда, и у других подразделений — например, у вневедомственной охраны, где он уж совсем не к месту.

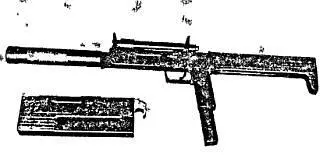

Складной пистолет-пулемет ПП-90М

Ствол длиной 200 мм обеспечивает начальную скорость пули 320 м/с и дульную энергию 312 Дж. Передняя часть ствола имеет резьбу для крепления глушителя. Ствольная коробка и удлиненный приемник магазина, играющий роль пистолетной рукоятки, — штампованные.

Автоматика работает за счет отдачи свободного затвора. Ударно-спусковой механизм — ударникового типа, ударник жестко смонтирован на зеркале затвора. Предохранитель-переводчик во включенном положении блокирует шептало, а затвор удерживается в заднем положении до полного сцепления передней и задней частей ствольной коробки. Затвор прямоугольного сечения имеет массивное верхнее основание, в котором высверлен канал для возвратно-боевой пружины с направляющим стержнем. Сравнительно маломощный патрон 9x18 ПМ и относительно массивный затвор дают темп стрельбы не более 700 выстр./мин, а выстрел с открытого затвора и длинный ход затвора — почти безударную работу автоматики. Поперечник рассеивания при стрельбе очередью в 2–5 патронов на 25 м составляет 100 мм. Отстреливаемый боекомплект до охлаждения ствола — 90 выстрелов.

В сложенном положении ПП имеет форму параллелепипеда размером 270x90x32 мм. При этом единственной выступающей частью является захват фиксатора боевого положения (он же удерживает затвор до полного сцепления частей). Из походного в боевое положение и обратно ПП-90М переводится за 3–4 секунды путем нажатия на выступ защелки и поворота передней части ствольной коробки вокруг оси до сцепления фиксатором с задней частью в разложенном положении. Откидные мушка и целик (рассчитан до 100 м) расположены сверху передней части ствольной коробки.

Коробчатый магазин на 30 патронов вставляется в рукоятку-приемник. Масса оружия без магазина -1,6 кг, снаряженного — 2,02 кг, длина в боевом положении — 490 мм. В 1993 году разработан не складывающийся вариант пистолета-пулемета ПП-93 с откидным прикладом и жесткой пистолетной рукояткой.

Модификация ПП-90М1 рассчитана под патрон типа 9x19 («парабеллум»).

Складной пистолет-пулемет FMG «Арес»

Бесшумный гранатомет-миномет FLY-K PRB

В 60-70-с годы фирма PRB вела разработку бесшумного оружия огневой поддержки типа гранатомета или легкого миномета на основе отсечки пороховых газов по схеме, получившей название «Джет Шот». Оружие осталось опытным, но привлекло широкое внимание.

Гранатомет FLY-K PRB состоял из 52-мм пускового устройства NR8111 и оперенных калиберных гранат. Пусковое устройство внешне напоминало обычный легкий миномет с гладкой трубой, небольшой опорной плитой, шарнирной укрепленной на казеннике, прицелом-уровнем и ремнем для переноски. Однако в нижней части трубы крепился пусковой шток с продольными направляющими выступами.

Принцип действия данного гранатомета основан на отсечке газов в трубке стабилизатора самой гранаты (мины). В верхнем глухом конце трубки стабилизатора размещались метательный и воспламенительный заряды, капсюль и поршень. Граната опускалась в пусковое устройство так, чтобы надеться трубкой на пусковой шток. Пусковой шток производил накол капсюля, воспламенялся метательный заряд. Пороховые газы с большой скоростью толкали назад поршень, упиравшийся в пусковой шток. Поршень тормозился ограничительной втулкой у заднего среза трубки.

52-мм осколочная граната NR208 имела массу 750 г и несла в пластиковом корпусе 135 г взрывчатого вещества и осколочную рубашку с 580 полуготовыми осколками, при начальной скорости 90 м/с дальность стрельбы составляла от 200 до 600 м. Взведение взрывателя происходило после пролета 45 м. Были разработаны также осветительная граната NR209 и дымовая NR210.

При сравнительно малой дальности стрельбы (у обычных 50–60 — мм легких минометов она составляет 1000–1500 м) достоинством такого оружия считался бесшумный, беспламенный и бездымный пуск, позволявший использовать его как средство поддержки внезапной ближней атаки и поражения объектов без возможности засечки позиции.

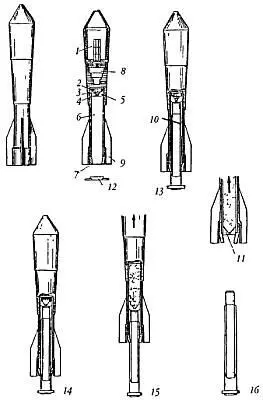

Принцип действия «бесшумного миномета» FLY-PRBсистемы «Джет Шот».

Принципиальная схема и последовательность пуска бесшумной, бездымной гранаты:
