Еще в 1924 году военный инженер Дмитрий Михайлович Карбышев (1880–1945) предложил первый образец взрывателя с дугообразным датчиком цели для противотанковой мины. Сама мина должна была представлять заряд взрывчатки, в который вкладывался этот взрыватель, имевший в своем составе 200-граммовую тротиловую шашку в качестве промежуточного детонатора. Такой комплект был принят на вооружение РККА как первый образец табельной противотанковой мины.

Взрыватель с дугообразным датчиком цели конструкции Д. М. Карбышева для противотанковой мины

Мина Т-4 конструкции Н. Н. Симонова

Одной из первых советских противотанковых мин, которые предполагалось выпускать в промышленных масштабах, стала предложенная в 1932 году Н. Н. Симоновым мина Т-4 с зарядом взрывчатки 2,8 кг. Организовать массовое производство этих мин на заводах не удалось из-за проблем с производственными мощностями, но определенное их количество было изготовлено в войсковых мастерских. Эта мина послужила прототипом для разработки других советских противотанковых мин.

Противотанковая мина ТМ-35

Однако войсковые испытания выявили ряд существенных недостатков и карбышевского взрывателя, и мины Т-4. В 1935 году ее сняли с вооружения и заменили металлической противотанковой миной ТМ-35.

Новая мина имела стальной прямоугольный корпус с нажимной крышкой и универсальным многоцелевым минным взрывателем МУВ. Общий вес мины 5,3 кг, вес заряда ВВ (прессованный тротил) 2,8 кг.

Примечание автора

В ряде иностранных источников упоминается мина ТМ-38. Однако такой мины не существовало. Авторов и общедоступных, и служебных изданий ввело в заблуждение выдавленное на крышке мины число 38 и некоторое отличие внешнего вида мины ТМ-35 выпуска 1935 года от выпуска 1936 года и более поздних. Во всяком случае, ни в одном из советских служебных изданий нет упоминаний о мине ТМ-38, тогда как мина, которую многие называют ТМ-38, там именуется ТМ-35. А числа на крышке означают год выпуска данного экземпляра мины. Автор встречал мины с числами 36, 37, 38, 39, 40.

В 1932 году появился прототип широко известного впоследствии взрывателя МУВ — «упрощенный взрыватель УВ», который мог использоваться в качестве взрывателя и натяжного, и нажимного действия. На многие годы этот взрыватель стал основным минным взрывателем Красной Армии, а его модификации МУВ-2, МУВ-3 и МУВ-4 состоят на вооружении и сегодня.

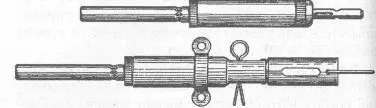

Взрыватели МУВ (сверху) и УВ

В 1998 году в России было возобновлено производство взрывателя МУВ с пластмассовым корпусом.

В 1942 году немцы его скопировали и выпускали под индексом Z.Z. 42. В послевоенное время в Чехословакии он выпускался под индексом RO-1.

Динамоэлектртеская подрывная машинка ПМ-2

Под различными названиями его скопировали в Болгарии, Израиле, Китае, Польше, Югославии и еще в 29 странах!

В 1932 году Красная Армия получила динамоэлектрическую подрывную машинку ПМ-2, которая могла взрывать до 25 последовательно соединенных электродетонаторов.

В 1933 году разработали и приняли на вооружение фугасную противопехотную мину ППМ обр. 1933 года.

Противопехотная мина ППМ обр. 1933 г.

К 1936 году на вооружение инженерных частей РККА для комплектования объектных мин был принят взрыватель замедленного действия МЭД-35 со сроком замедления от 12 часов до 35 суток.

В 1934 году на вооружение был принят дорожно-пехотный фугас ДП-1, предназначавшийся для уничтожения боевых и транспортных машин на дорогах. Собственно, он стал одной из первых противотранспортных мин.

В 1939 году мину ТМ-35 модернизировали и стали выпускать под индексом ТМ-35М. Следом были разработаны и приняты на вооружение: удлиненная металлическая противотанковая противогусеничная мина ТМ-39, ее деревянный вариант ТМД-40, металлическая противотанковая противогусеничная мина ПМЗ-40, противотанковая мина ЕЗ-1 (приводившаяся в действие с помощью электрозамыкателя).

Однако возможности тогдашней советской промышленности и сырьевая база были весьма ограничены, особенно в отношении металла. Поэтому начались поиски альтернативных материалов для корпусов мин, что привело к появлению двух образцов мин из целлюлозы — противотанковой ТМБ и противопехотной ПМК-40.

В отношении противопехотных мин командование РККА сначала решило ограничиться использованием универсальных минных взрывателей типа УВ (позже МУВ), а также взрывателя ВПФ, который мог работать двояко: как взрыватель натяжного и наклонного действия. А сами мины предполагалось собирать в войсках на месте по мере необходимости, из подручных средств.

Однако в ходе советско-финской войны (28 ноября 1939 — 12 марта 1940) командование Красной Армии столкнулось с тем, что финские стрелковые подразделения на лыжах легко проникают в тыл красных войск через промежутки между подразделениями, а плотно закрыть всю линию фронта пехотой невозможно.

Универсальные минные взрыватели МУВ (вверху) и ВПФ

В связи с этим в декабре 1939 года была срочно разработана и внедрена в производство деревянная противолыжная мина, а в январе 1940 года — металлическая противопехотная осколочно-фугасная мина ПММ-5 (и ее вариант в деревянном корпусе ПМД-5), которая предназначалась в первую очередь против лыжников, и в конструкции которой использовался датчик цели в виде нажимной металлической дужки.

Затем на вооружение Красной Армии поступила мощная осколочная выпрыгивающая противопехотная управляемая мина ОЗМ-152. К этому времени в РККА уже было выработано деление мин на управляемые и автоматические.

Металлическая противопехотная мина ПММ-5 (вверху) и деревянная противолыжная петлевая мина
