«Чи-хе» вооружался 47-мм пушкой с длиной ствола 62 калибра, созданной на основе противотанкового орудия, но с перекомпонованными противооткатными устройствами, затвором и спусковым механизмом. В боекомплект входили бронебойно-осколочный (1,52 кг) и осколочно-фугасный (1,4 кг) снаряды. Бронебойно-осколочный снаряд с начальной скоростью 823 м/с пробивал 70-мм броню на дистанции около 500 м и 60-мм — на 1000 м. Вертикальная наводка производилась маховиками, горизонтальное «качание» — плечевым упором. Угол возвышения пушки — 17°, склонения — 11°.

Фирма «Мицубиси» и арсенал Сагами начали выпуск «Чи-хе», не прекращая производства «Шинхото Чи-ха». Всего до 1945 года был выпущен 601 танк. На основе «Шинхото Чи-ха» и «Чи-хе» строились командирские «Ка-со»: 47-мм пушка заменялась макетом, что давало возможность дополнительно разместить радиостанцию. В Японии «Чи-ха» и «Чи-хе» оставались на вооружении до 60-х годов.

В 1942 году на основе «Чи-хе» был построен 16,7-тонный «артиллерийский» средний танк «Тип 2» («Хо-и» — «артиллерийский первый») с 75-мм короткоствольным орудием «Тип 99». Орудие устанавливалось в высокой клёпано-сварной башне с толщиной брони 20–35 мм и большим задним люком. Начальная скорость снаряда — 445 м/с. Высота танка возросла до 2,58 м, запас хода снизился до 100 км. Танк предназначался для непосредственной артиллерийской поддержки, а его незначительный выпуск — 33 машины — был связан с появлением на вооружении САУ.

БОЕВАЯ МАССА, т: 17,2.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина — 5,73, ширина — 2,33, высота — 2,42, клиренс — 0,42.

ВООРУЖЕНИЕ: 1 пушка «Тип 1» калибра 47-мм, 2 пулемёта «97» калибра 7,7 мм.

БОЕКОМПЛЕКТ: 120 выстрелов, 4035 патронов.

БРОНИРОВАНИЕ, мм: лоб корпуса — 50, борт — 25, корма — 20, башня — 25.

ДВИГАТЕЛЬ: «Тип 100» («Мицубиси»), 12-цилиндровый, дизельный, воздушного охлаждения; мощность 240 л.с. при 2000 об/мин.

ТРАНСМИССИЯ: редуктор, коробка передач с понижающей передачей (8+2), карданный вал, бортовые фрикционы, бортовые однорядные редукторы.

ХОДОВАЯ ЧАСТЬ (на один борт): шесть опорных катков и три поддерживающих ролика (все обрезинены); подвеска смешанная: четыре опорных катка по схеме Хара, два крайних катка с индивидуальной пружинной подвеской; гусеница мелкозвенчатая, с одним гребнем, шириной 330 мм.

СКОРОСТЬ МАКС., км/ч: 44.

ЗАПАС ХОДА, км: 210.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 30–35, ширина рва, м — 2,5, глубина брода, м — 1,0.

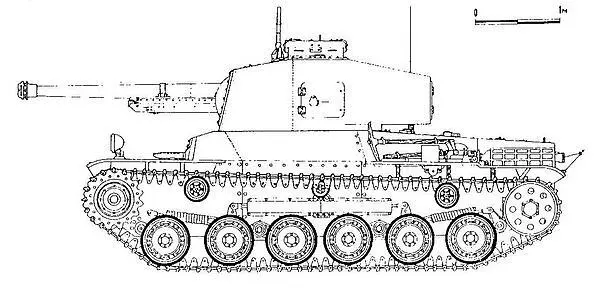

В 1944 году на вооружение поступил следующий танк этой серии — «Тип 3» («Чи-ну» — «средний десятый»), вооружённый 75-мм пушкой «Тип 3» (на основе полевой «Тип 97» системы «Шнейдер») в увеличенной башне. Длина ствола составляла 23 калибра, вес снаряда — 6,6 кг, начальная скорость — 680 м/с, орудие снабжалось активным дульным тормозом. Снаряд пробивал 90-мм броню на расстоянии 100 м, 65-мм — на расстоянии 1000 м.

Сварная шестиугольная башня имела командирскую башенку и стойку зенитного пулемёта. В кормовой нише размещалась боеукладка. Лючки в бортах башни закрывались откидными крышками с отверстиями для стрельбы из личного оружия.

Это был наиболее мощный из серийно выпускавшихся японских танков, вполне соответствовавший требованиям своего времени. Однако из-за нехватки материалов и комплектующих, а также в связи с американскими бомбардировками заводов его выпуск ограничился всего 60 машинами. «Чи-ну» поступили в 4-ю танковую дивизию, предназначенную для обороны метрополии, и участия в боевых действиях не приняли.

БОЕВАЯ МАССА, т: 18,8.

ЭКИПАЖ, чел: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина — 5,73, ширина — 2,33, высота — 2,61, клиренс — 0,4.

ВООРУЖЕНИЕ: 1 пушка «Тип 3» калибра 75 мм, 1 пулемёт «97» калибра 7,7 мм.

БРОНИРОВАНИЕ, мм: лоб корпуса — 50, борт — 25, корма — 20, башня — 25–50.

ДВИГАТЕЛЬ: «Тип 100» («Мицубиси» A12200 VD), 12-цилиндровый, дизельной, воздушного охлаждения; мощность 240 л.с. при 2000 об/мин.

МЕХАНИЗМ ПОВОРОТА: бортовые фрикционы.

ХОДОВАЯ ЧАСТЬ (на один борт): как у танка «Чи-хе».

СКОРОСТЬ МАКС., км/ч: 39.

ЗАПАС ХОДА, км: 210.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 30–35, ширина рва, м — 2,5.

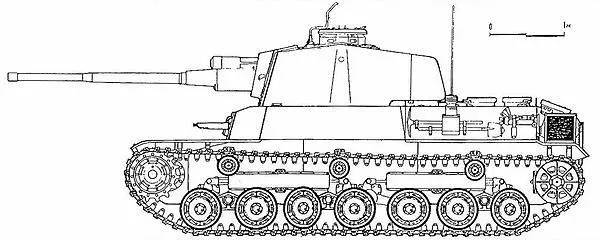

Так и не пошёл в серийное производство созданный в 1944 году «Тип 4» («Чи-то» — «средний седьмой») с 75-мм пушкой и 75-мм лобовой бронёй. Его пушка была разработана на основе зенитной «88» и при длине ствола 44 калибра придавала 6,6-кг снаряду начальную скорость 720 м/с. Танк имел сварные корпус и башню, 400-сильный дизель. Ходовая часть была удлинена на один каток и перекомпонована. «Чи-то» снабжали радиостанцией со штыревой антенной на левом борту корпуса. Построено только 5 машин.

БОЕВАЯ МАССА, т: 30.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина — 6,42, ширина — 2,87, клиренс — 0,4.

ВООРУЖЕНИЕ: 1 пушка «Тип 2» калибра 75 мм, 2 пулемёта «97» калибра 7,7 мм.

БРОНИРОВАНИЕ, мм: лоб корпуса — 75, борт — 25–35, корма — 50, башня — 50–75.

ДВИГАТЕЛЬ: «Тип 4», 12-цилиндровый, дизельный, воздушного охлаждения; мощность 400 л.с. при 1800 об/мин.

МЕХАНИЗМ ПОВОРОТА: бортовые фрикционы.

ХОДОВАЯ ЧАСТЬ (на один борт): 7 опорных катков, 1–4-й и 6–7-й сблокированы по два на балансирах, 5-й подвешен независимо на коленчатом рычаге, три поддерживающих ролика; ведущее колесо переднего расположения (зацепление цевочное); подвеска типа Хара, гусеница мелкозвенчатая, с одним гребнем.

СКОРОСТЬ МАКС., км/ч: 45.

ЗАПАС ХОДА, км: 250.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 30–35; ширина рва, м — 2,7.

В единственном образце в 1945 году был построен «Тип 5» («Чи-ри» — «средний девятый») с такой же, как и на «Чи-то», 75-мм пушкой в башне и 37-мм пушкой — в лобовом листе корпуса слева. Существовала и другая модель — с 7,7-мм пулемётом вместо 37-мм пушки. Сварной корпус отличали наклонная установка бронелистов и бортовые ниши по всей длине надгусеничных полок. Новая форма корпуса была, вероятно, позаимствована у немецкого танка Pz.V «Пантера», сведения о котором Германия передала японским специалистам в 1944 году. Высокая сварная башня «Чи-ри» имела восьмиугольную в плане форму и развитую кормовую нишу. Видимо, из-за отсутствия собственных мощных двигателей (дизель серии «Тип 4» так и не был доведён к концу войны), на «Чи-ри» был установлен германский V-образный карбюраторный мотор BMW. Планировалось, впрочем, производство дизельного варианта. Выхлопные трубы выводились с кормы танка.
