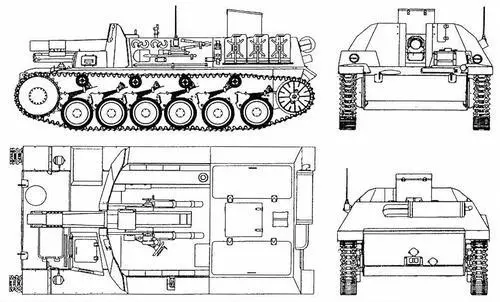

Самоходные орудия Sturmpanzer II поступили на вооружение 707-й и 708-й рот тяжёлых пехотных орудий, воевавших в Северной Африке. В частности, они принимали участие в сражении под Эль-Аламейном (Тунис).

БОЕВАЯ МАССА, т: 12.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5410, ширина — 2240, высота — 1600, клиренс — 340.

ВООРУЖЕНИЕ: 1 тяжёлая пехотная гаубица sIG 33 калибра 150 мм.

БОЕКОМПЛЕКТ: 30 артвыстрелов.

БРОНИРОВАНИЕ, мм: 10–20.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ: как у базового танка.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, остальные элементы — как у базового танка.

СКОРОСТЬ МАКС., км/ч: 40.

ЗАПАС ХОДА, км: 140.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

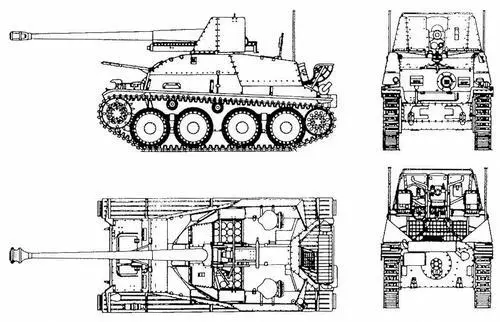

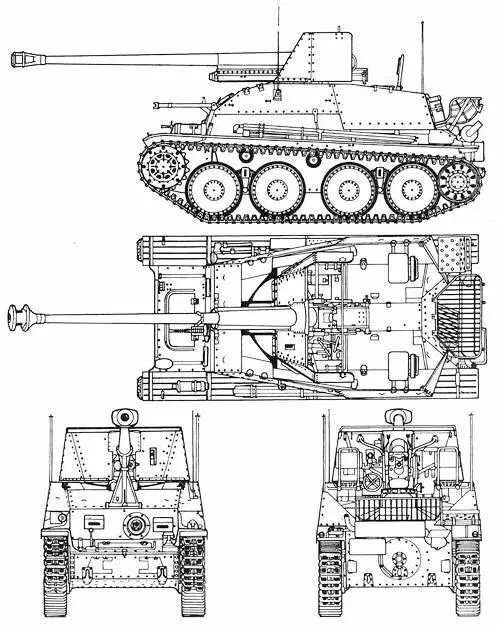

Самоходно-артиллерийская установка — истребитель танков, созданная фирмой Alkett с использованием трофейной советской дивизионной пушки Ф-22 и шасси чехословацкого танка Pz.38 (t). Серийное производство осуществлялось пражской фирмой BMM. В 1942 году изготовлено 344 единицы.

вращающаяся башня заменена неподвижной рубкой. В рубке смонтирован лафет с люлькой пушки Ф-22, прикрытой щитом толщиной 14,5 мм. Наводчик и заряжающий располагались на откидных металлических сиденьях над моторным отделением, почти полностью незащищённые от обстрела; механик-водитель и радист — в передней части корпуса на своих штатных местах. В лобовом листе корпуса устанавливался курсовой пулемёт.

Основная масса этих САУ была отправлена на Восточный фронт. Они состояли на вооружении противотанковых дивизионов танковых дивизий вермахта.

Некоторое количество Marder III с 76-мм пушкой отправили в Африку, предварительно оснастив двигатели специальными воздушными фильтрами.

Уже изготовленные танковые башни нашли применение на фортификационных сооружениях.

В боевых действиях Marder III с 76-мм пушкой участвовали вплоть до конца 1943 года.

БОЕВАЯ МАССА, т: 10,6.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5850, ширина — 2160, высота — 2430, клиренс — 400.

ВООРУЖЕНИЕ: 1 пушка Pak 36 (r) калибра 76,2 мм, 1 пулемёт ZB.wz.37 (MG 37) калибра 7,92 мм.

БОЕКОМПЛЕКТ: 30 артвыстрелов, 1200 патронов.

БРОНИРОВАНИЕ, мм: лоб корпуса — 50; борт — 30; рубка — 10.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКС., км/ч: 42.

ЗАПАС ХОДА, км: 240.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

Противотанковая САУ, созданная с использованием немецкой 75-мм противотанковой пушки. Самая массовая и наиболее удачная самоходка семейства Marder. Разработана фирмой Alkett. Производилась серийно на заводе BMM. С ноября 1942 по июнь 1944 года изготовлено 1249 единиц. Ещё 338 САУ переоборудовано из повреждённых танков при капитальном ремонте на ремзаводе вермахта в Прилоугах (Чехословакия).

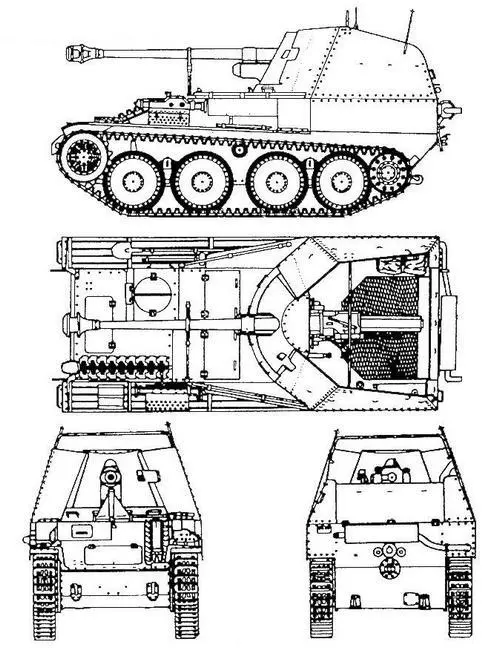

Marder III Ausf.Н — ходовая часть и корпус базового танка остались без изменений. 75-мм пушка смонтирована над боевым отделением на лонжероне в форме моста. Орудие имело горизонтальный угол наведения 38 град., и было закрыто спереди подвижным бронещитом конической формы. Он перекрывался высокими бортами рубки. В лобовом листе корпуса устанавливался курсовой пулемёт. Изготовлено 613 единиц.

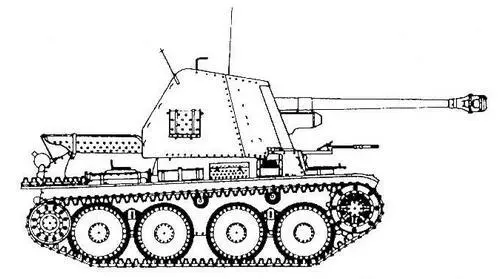

Marder III Ausf.М — новая конструкция корпуса с сокращённым числом деталей и клёпаных соединений. Толщина брони сокращена почти вдвое. Двигатель размещён в середине корпуса. Полностью закрытое (за исключением крыши) боевое отделение расположено в корме корпуса, а отделение управления — в передней. В качестве вспомогательного вооружения использовался уложенный в боевом отделении пулемёт MG 34, который мог применяться и для зенитной стрельбы. Изготовлено 974 единицы.

Вооружённая более распространённой и привычной для немецкой армии пушкой Pak 40, эта САУ была основой противотанковых дивизионов в 1943–1944 годах вплоть до появления в войсках САУ «Hetzer».

Marder III использовались в боевых действиях до конца войны. В марте 1945 года в войсках имелось 350 машин обеих модификаций.

БОЕВАЯ МАССА, т: 10,15.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4920, ширина — 2130, высота — 2480, клиренс — 380.

ВООРУЖЕНИЕ: 1 пушка Pak 40/3 калибра 75 мм, 1 пулемёт MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 27 артвыстрелов, 500 патронов.

БРОНИРОВАНИЕ, мм: лоб корпуса и рубки — 15; борт, корма — 10.

ДВИГАТЕЛЬ: Praga AC, 6-цилиндровый, карбюраторный; мощность 150 л.с. (110,4 кВт) при 2600 об/мин, рабочий объём 7754 куб. см.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, планетарная коробка передач (5+1), бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: четыре опорных катка на борт, подвешенных попарно на листовых рессорах, один поддерживающий каток, ведущее колесо переднего расположения; в каждой гусенице 93 трака шириной 293 мм.

СКОРОСТЬ МАКС., км/ч: 46,5.

ЗАПАС ХОДА, км: 198.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

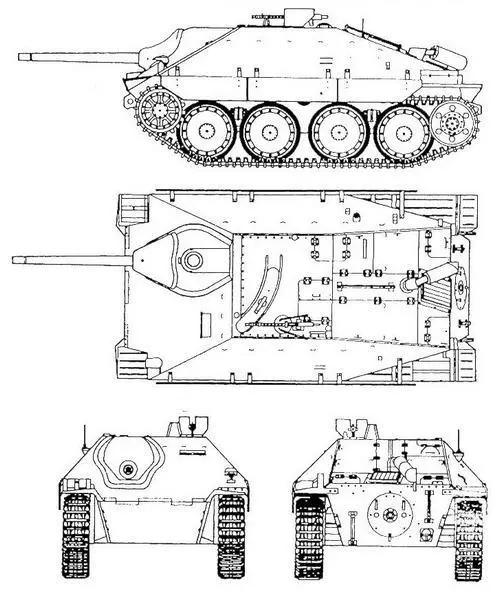

Лучшая лёгкая противотанковая самоходка второй мировой войны. Характеризовалась низким силуэтом и высокой подвижностью.

В 1944 и 1945 годах фирмами BMM и Škoda изготовлено 2849 машин этого типа.

совершенно новый корпус из плоских броневых плит, расположенных под большими углами наклона. От базового танка позаимствованы практически только трансмиссия и агрегаты ходовой части. В лобовом листе установлена 75-мм пушка, на крыше корпуса — оборонительный пулемёт MG 34 с дистанционным управлением.

Боевое крещение Hetzer («Охотник») получил в составе 731-го и 734-го противотанковых дивизионов в июле 1944 года. Активно использовался на всех фронтах вплоть до последних дней войны.

На 10 апреля 1945 года в боевых частях вермахта и войск СС насчитывалось 915 САУ Hetzer, из них 726 на Восточном и 101 — на Западном фронте.
