Михаил Барятинский - Бронетанковая техника Германии 1939-1945

ВООРУЖЕНИЕ: 4 пушки Flak 38 L/65 калибра 20 мм, 1 пулемёт MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 3200 артвыстрелов, 1350 патронов.

БРОНИРОВАНИЕ, мм: корпус — как у базового танка; башня — 16.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ, ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКС., км/ч: 38.

ЗАПАС ХОДА, км: 200.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: как у базового танка.

Последняя серийная ЗСУ фирмы Ostbau. Разработана на основе предыдущей модели — Wirbelwind. В конце 1944 — начале 1945 года изготовлено 43 машины.

башня, по форме примерно аналогичная башне Wirbelwind, но лучше бронированная. В остальном машина осталась без изменений.

ЗСУ Ostwind («Восточный ветер») использовалась в боевых действиях в последние месяцы войны.

Интересно отметить, что на 10 апреля 1945 года в строю оставалось 98 установок всех трёх вышеперечисленных типов. 83 из них, несмотря на более активное воздействие истребительно-бомбардировочной авиации западных союзников, находилось на Восточном фронте.

БОЕВАЯ МАССА, т: 25.

ЭКИПАЖ, чел.: 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5920, ширина — 2950, высота — 3000, клиренс — 400.

ВООРУЖЕНИЕ: 1 пушка Flak 43 L/60 калибра 37 мм, 1 пулемёт MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 416 артвыстрелов, 1000 патронов.

БРОНИРОВАНИЕ, мм: корпус — как у базового танка; башня — 25.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ, ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКС., км/ч: 38.

ЗАПАС ХОДА, км: 200.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: как у базового танка.

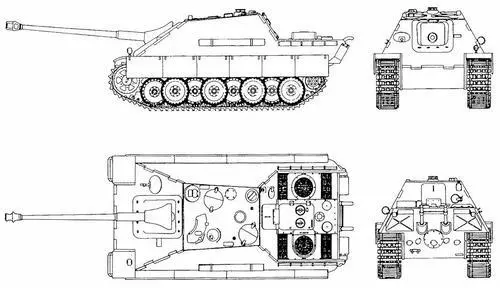

Одна из наиболее мощных и, безусловно, самая удачная из немецких противотанковых САУ второй мировой войны. Разработана фирмой MIAG на базе танка «Пантера». В 1944–1945 годах заводами MIAG и MNH изготовлено 392 машины.

полностью бронированная безбашенная самоходная установка с передним расположением броневой рубки. В лобовом листе рубки установлена 88-мм пушка, бронебойные снаряды которой на дистанции 1000 м пробивали 193-мм броню. Шасси танка Pz.V, его силовая установка и силовая передача изменений не претерпели.

Самоходные установки Jagdpanther («Ягдпантера») поступали на вооружение противотанковых дивизионов РГК, постепенно вытесняя из них также вооружённые, но значительно слабее бронированные САУ «Nashorn». Весьма эффективное средство борьбы со всеми типами советских и союзных танков. Использовалась на всех фронтах вплоть до конца войны. На 1 марта 1945 года в строю находились 202 «ягдпантеры».

БОЕВАЯ МАССА, т: 45,5.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ; мм: длина — 9870, ширина — 3270, высота — 2715, клиренс — 560.

ВООРУЖЕНИЕ: 1 пушка Pak 43/3 L/71 калибра 88 мм, 1 пулемёт MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 57 артвыстрелов; 600 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: оптический прицел Sfl.ZF.5.

БРОНИРОВАНИЕ, мм: лоб — 80; борт — 50; корма — 40; крыша — 25; днище — 16.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКС., км/ч: 46.

ЗАПАС ХОДА, км: 150.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 30; ширина рва, м — 2,45; высота стенки, м — 0,9; глубина брода, м — 1,55.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

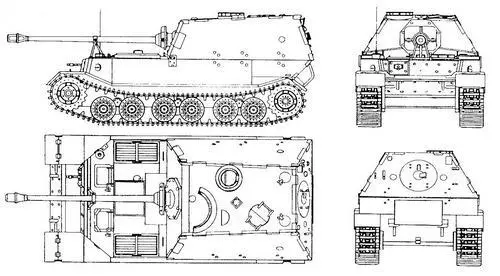

Самая известная из противотанковых самоходок вермахта. Создана на базе танка «Тигр», разработанного фирмой Porsche и не принятого на вооружение Панцерваффе. Судя по военным мемуарам, только на Восточном фронте было уничтожено несколько тысяч САУ «Фердинанд». Между тем в 1943 году фирма Alkett изготовила всего 90 машин этого типа.

шасси позаимствовано у опытного танка VK 4501 (P). Полностью бронированная рубка размещена в кормовой части машины. В передней части корпуса располагался механик-водитель и радист, за ними — силовая установка. В конце 1943 года в лобовой части на 48 «фердинандах» смонтировали шаровую установку курсового пулемёта. На крыше рубки появилась командирская башенка. Изменена броневая маска пушки.

Боевое крещение «фердинанды» получили на Курской дуге в составе 653-го и 654-го дивизионов истребителей танков. В каждом из них насчитывалось по 45 единиц. С июля по ноябрь 1943 года дивизионы уничтожили 556 советских танков.

В конце 1943 года все «фердинанды», получившие к тому времени название «Элефант» («Слон») были отозваны с Восточного фронта.

После модернизации все машины вошли в состав 653-го дивизиона истребителей танков и воевали в Италии. Зимой 1945 года «элефанты» приняли участие в немецком контрнаступлении в Арденнах. В конце марта в строю ещё числилось 28 боевых машин этого типа.

БОЕВАЯ МАССА, т: 68.

ЭКИПАЖ, чел.: 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 8140, ширина — 3380, высота — 2970, клиренс—480.

ВООРУЖЕНИЕ: 1 пушка Pak 43/2 L/71 калибра 88 мм, 1 пулемёт MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 38 артвыстрелов, 600 патронов.

БРОНИРОВАНИЕ, мм: лоб — 200; борт и корма — 80; днище и крыша — 45.

ДВИГАТЕЛЬ: два Maybach HL 120 TRM, 12-цилиндровые, V-образные, карбюраторные, суммарной максимальной мощностью 600 л.с. при 3000 об/мин.

ТРАНСМИССИЯ: электрическая.

ХОДОВАЯ ЧАСТЬ: шесть опорных катков на борт, сблокированных попарно, ведущее колесо заднего расположения; подвеска торсионная.

СКОРОСТЬ МАКС., км/ч: 20.

ЗАПАС ХОДА, км: 150.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. — 22; ширина рва, м — 2,64; высота стенки, м — 0,78; глубина брода, м — 1.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

Самая крупнокалиберная из всех применявшихся во второй мировой войне самоходных установок. Использовалась для уничтожения фортификационных сооружений и обстрела скоплений войск противника. С августа 1944 по март 1945 года фирма Alkett изготовила (а точнее, переделала из линейных танков) 18 самоходных установок.

шасси, двигатель и трансмиссия заимствованы у тяжёлого танка Pz. IVE Tiger. 380-мм реактивный корабельный противолодочный бомбомёт Raketenwerfer 61 установлен в шаровой установке в лобовом листе четырёхугольной броневой рубки. Справа от орудия располагался курсовой пулемёт. В крыше рубки имеется прямоугольный люк для погрузки боеприпасов. Для погрузки фугасных и кумулятивных снарядов массой соответственно 351 и 345 кг предназначен кран, смонтированный на кормовой стенке рубки.
