Михаил Барятинский - Средний танк Panzer III

Экипаж танка Pz.III Ausf.F 16-й танковой дивизии за чисткой орудия. 1941 год. Машина прошла значительную модернизацию, в ходе которой на ней установлена 50-мм пушка, усилено бронирование лобового листа подбашенной коробки и верхнего и нижнего лобовых листов корпуса. Несмотря на это, экипаж, где только можно, навесил на машину гусеничные траки.

Танки Pz.III Ausf.N вооружались пушкой 7,5 cm KwK 37 калибра 75 мм. Длина ствола — 24 калибра (1765,3 мм). Масса — 490 кг. Вертикальная наводка — от -10° до +20°. Пушка имела вертикальный клиновой затвор и электроспуск. В её боекомплект входили выстрелы с бронебойными снарядами KgrRotPz (масса 6,8 кг, начальная скорость 385 м/с), кумулятивными Gr 38Н1/А, Gr 38Н1/В и Gr 38Н1/С (4,44:4,8 кг, 450:485 м/с), дымовыми NbGr (6,21 кг, 455 м/с) и осколочно-фугасными (5,73 кг, 450 м/с). Боекомплект пушки состоял из 56 выстрелов у танков, переоборудованных из Ausf.L, и 62 выстрелов у танков, переоборудованных из Ausf.M.

У модификаций A — G с 37-мм пушкой были спарены два пулемёта MG 34 фирмы Rheinmetall-Borsig калибра 7,92 мм. Третий такой же пулемёт устанавливался в лобовом листе корпуса. Боекомплект пулемётов состоял из 4425 патронов. У танков вариантов G — М с 50-мм пушкой был спарен только один пулемёт MG 34. Второй размещался в лобовом листе корпуса в шаровой установке Kugelblende 30 (Ausf.E — Н) или Kugelblende 50 (Ausf.J — N). На командирских башенках танков вариантов L — N на специальном устройстве Fliegerbeschußgerät 41 или 42 можно было разместить зенитный пулемёт. Боекомплект пулемётов на машинах с 50-мм пушками колебался от 2700 до 4950 патронов.

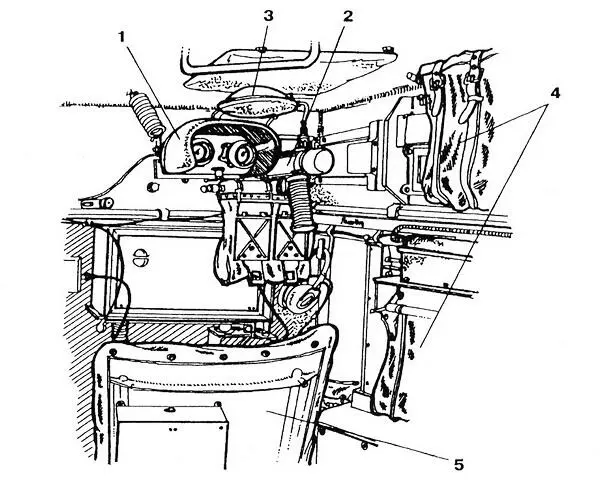

1 — прицел; 2 — пулемёт MG 34; 3 — головной упор; 4 — мешки с пулемётными лентами; 5 — сиденье.

Танки с 37-мм пушками оборудовались монокулярными телескопическими прицелами TZF 5а, с 50-мм KwK 38 — TZF 5d, с 50-мм KwK 39 — TZF 5е. В танках Ausf.N устанавливались прицелы TZF 5b. Последние имели 2,4-кратное увеличение. Курсовой пулемёт MG 34 оснащался 1,8-кратным телескопическим прицелом KZF 2.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ.Танки оснащались двигателями Maybach HL 108TR, HL 120TR и HL 120TRM, 12-цилиндровыми, V-образными (развал цилиндров 60°), карбюраторными, четырёхтактными, мощностью 250 л.с. (HL 108) и 300 л.с. (HL 120) при 3000 об/мин. Диаметры цилиндров 100 и 105 мм. Ход поршня 115 мм. Степень сжатия 6,5. Рабочий объём 10 838 см 3и 11 867 см 3. Все двигатели — одинаковой конструкции.

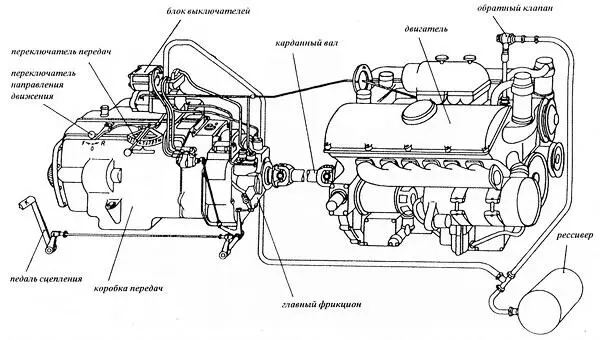

Двигатель и коробка передач танка Pz.III Ausf.E.

Топливо — этилированный бензин с октановым числом не ниже 74. В топливную систему танков Ausf.A — D входили два бензобака общей ёмкостью 300 л. Машины вариантов Е — N имели один бензобак ёмкостью 320 л, располагавшийся в кормовой части танка справа от двигателя. Расход топлива на 100 км при движении по шоссе — 287 л. Подача топлива принудительная, с помощью двух (у модификаций G — N — трёх) топливных насосов диафрагменного типа Solex ЕР100. Карбюраторов — два, марки Solex 40 JFF II.

Система охлаждения — жидкостная, с двумя радиаторами и двумя вентиляторами. Ёмкость системы охлаждения — 70 л.

Трансмиссия состояла из карданной передачи, главного фрикциона, коробки передач, механизмов поворота и бортовых передач. На танках модификаций А — С устанавливались многодисковый главный фрикцион и пятискоростная коробка передач. Машины Ausf.D оснащались шестискоростной коробкой передач. На машинах остальных модификаций использовались трансмиссии трёх типов:

— с шестискоростной механической коробкой передач и сухим главным фрикционом механического управления и механическим управлением тормозов;

— с шестискоростной механической коробкой передач и сухим главным фрикционом механического управления и гидравлическим управлением тормозов;

— с десятискоростной безвальной механической коробкой передач и работающим в масле многодисковым главным фрикционом с преселекторным пневмогидравлическим управлением и гидравлическим приводом тормозов.

На десятискоростной коробке передач устанавливался селектор преселекторной (предварительно избранной) настройки переключающего механизма на нужную передачу. Переключение передач соответственно выполненной настройке производилось пневматически. При этом выбор передач и переключение их происходили в разное время.

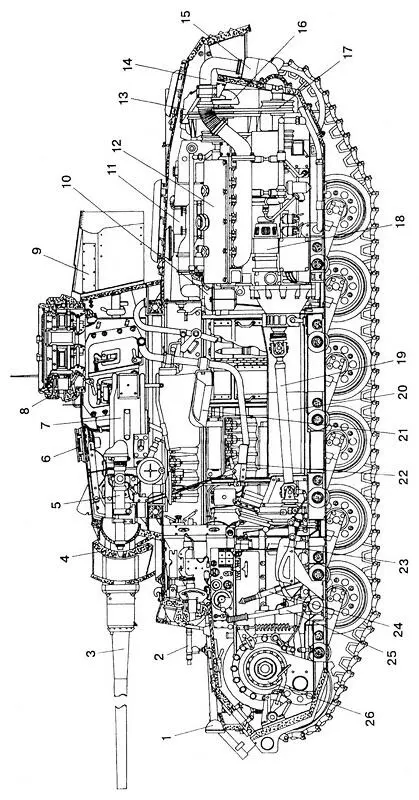

1 — фара; 2 — курсовой пулемёт MG 34; 3 — пушка KwK 39; 4 — маск-установка с дополнительной бронезащитой; 5 — прицел TZF 5e; 6 — бронировка вентилятора; 7 — ограждение пушки; 8 — командирская башенка; 9 — ящик для снаряжения; 10 — воздушный фильтр; 11 — топливный бак; 12 — двигатель; 13 — радиатор; 14 — выхлопная труба; 15 — глушитель; 16 — вентилятор; 17 — привод вентилятора; 18 — стартёр; 19 — карданный вал; 20 — кожух карданного вала; 21 — сиденье наводчика; 22 — педаль спуска; 23 — сиденье механика-водителя; 24 — кулиса; 25 — рычаг управления; 26 — механизм поворота.

Выбор передачи осуществлялся рычажком селектора, находившимся справа от механика-водителя на коробке передач. При изменении положения рычажка новая передача не включалась, открывались лишь те или иные клапаны пневматической системы — таким образом подготавливалось включение выбранной передачи. В нужный момент механик-водитель включал передачу, нажимая на педаль. Кроме десяти передач вперёд, коробка с пневмогидравлическим преселекторным управлением имела четыре передачи назад. Переключение с переднего хода на задний и включение нейтрального положения производились рычагом реверса. Для выравнивания угловых скоростей шестерён в коробке были предусмотрены два центральных синхронизатора.

При применении механического управления главный фрикцион включался обычным способом — педалью, соединённой тягой с выжимной муфтой, а передачи — с помощью кулисы при выключенном главном фрикционе.

Крутящий момент от коробки передач передавался бортовым передачам с помощью правого и левого одноступенчатых планетарных механизмов, смонтированных в один агрегат.

ХОДОВАЯ ЧАСТЬтанков модификации A состояла, применительно к одному борту, из пяти сдвоенных обрезиненных опорных катков большого диаметра, двух обрезиненных поддерживающих катков, ведущего колеса переднего расположения и направляющего колеса. Подвеска индивидуальная, пружинная.

У танков Ausf.В — D в ходовую часть входили восемь сдвоенных обрезиненных опорных катков малого диаметра на борт, сблокированных попарно в четыре тележки, подвешенных на четверть- или полуэллиптических листовых рессорах. Различия в подвеске этих танков заключались, главным образом, в количестве и расположении рессор и амортизаторов. Число поддерживающих катков увеличили до трёх. Гусеница имела ширину 360 мм.
