Михаил Ермаков - Основы дизайна. Художественная обработка металла. Учебное пособие

Многочисленные и смелые поиски в технике офорта и гравюры обещают новые творческие находки.

Существует два типа гравюры: глубокая и высокая. При глубокой краска задерживается в углублениях, а с выпуклых частей доски ее удаляют. Для получения оттиска бумага увлажняется и на специальном станке прокатывается под большим давлением. Влажная бумага вдавливается в углубления доски и краска к ней прилипает. При работе над высокой гравюрой краска накатывается специальным валиком на выступающие части рельефа и печать производится при помощи пресса.

Работая над глубокой гравюрой, мастер углубляет, вынимает те места, которые на оттиске должны быть черными, а на высокой гравюре, наоборот, белыми.

Глубокая гравюраимеет следующие виды: гравюра (штихелем) резцом (рис. 8.3).

Рис. 8.3. Гравировальные штихели.

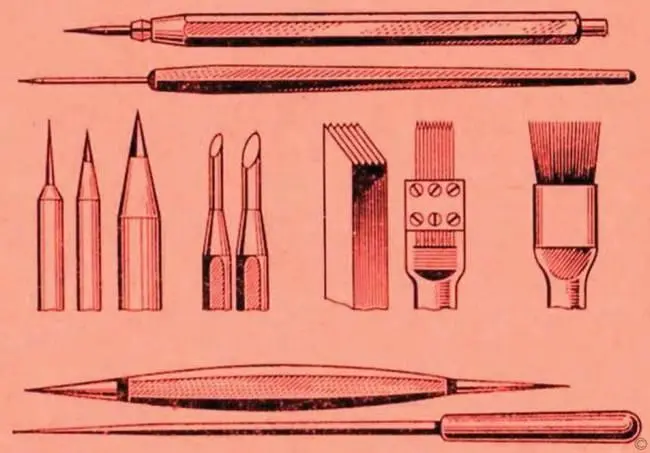

Рис. 8.4. Гравировальные иглы.

Гравюра иглой (сухая игла) рисунок 8.4; гравюра пунктиром; меццо-тинто, или черная гравюра; вытравная гравюра, или офорт.

Высокая гравюраподразделяется на обронную, гравюру на дереве (ксилография), продольную гравюру, торцовую, гравюру на линолеуме.

Виды глубокой гравюры.Гравюра является декоративным способом обработки металла. Способ этот не связан с моментами конструирования, формирования самого предмета. Гравюра обогащает его внешний вид и используется для обработки поверхности.

Начало гравюре резцом положено в XV веке во Флоренции. Величайшим мастером резцовой гравюры был Лука Лейденский, творивший в конце XV – начале XVI вв. Гравюру резцом лучше всего резать на медной, цинковой или стальной доске (так называют мастера металлические пластины). Со стальной доски можно сделать наибольшее количество оттисков. Выполненный на бумаге рисунок переносится через копировальную бумагу, предварительно покрытую тонким слоем кислотоупорного лака. Полученный рисунок обводится иглой, после чего мастер сразу приступает к его гравированию резцом или вытравливанию кислотами, чтобы сделать рисунок более четким.

Доску с процарапанным по лаку рисунком погружают на короткое время в азотную кислоту, которая растворяет металл в обнаженных иглой местах. Затем лак смывают, и на доске выступает хорошо заметный рисунок, гравировать по которому намного легче.

Если в гравировании были допущены ошибки, их исправляют следующим образом. При неправильно проведенном неглубоком штрихе, его заглаживают специальной гладилкой; если ошибочная линия прорезана глубоко, металл снимают специальным шабером. Полученную впадину выбивают с изнанки молотком, положив доску на плоскую гладкую наковальню.

Гравюра режется штихелями. Однако здесь применяется еще один вид штихелей – грабштихель, стержень которого имеет ромбовидное сечение (см. рис. 8.3). После соответствующей заточки им можно прорезать линии любой ширины, в зависимости от их глубины. Чем глубже прорезана линия, тем она шире. При выбирании стружки грабштихелем по сторонам остаются небольшие заусенцы, их удаляют шабером.

Гравюра иглой (сухая игла). Обработка доски в этом случае производится не резцом, а стальными или алмазными иглами, которые закрепляют в деревянные рукоятки (см. рис. 8.4). Работая иглой, гравер царапает поверхность доски. Штрих от иглы получается очень малой глубины. При этом металл не срезается, а перемещается. Выступающие по краям штриха заусенцы не снимают, так как именно они и придают своеобразие этой гравюре. При печатании, в рваном крае штриха и в заусенцах остается краска, которая сообщает линии на отпечатке особую мягкость и некоторую размытость. Число оттисков этой гравюре не превышает 30 штук, так как штрихи сглаживаются.

Метод гравюры пунктиром. Заключается в том, что рисунок гравируется не штрихом, комбинацией правильных точек, то более мелких, то крупных. Более мелкие и редкие точки дают на оттиске иллюзию света, а более крупные и сгущенные – тени. Переходы получаются мягкие, создающие приятное впечатление. Точки воспроизводятся путем выбивания острым специальным молоточком или пуансоном с различно заостренным рабочим концом – более острым или тупым. В результате точки по величине и глубине получаются неодинаковыми. Размещая их по поверхности рисунка, добиваются различной густоты тона. Иногда точки наносятся сквозь лак, что дает возможность смягчить резкость их контуров действием кислоты.

Меццо-тинто или черная манера. Этот вид изобретен в XVII веке. Для получения гравюры необходима шероховатая металлическая доска, дающая на отпечатке ровный черный цвет. Современный способ обработки шероховатой поверхности получается при натирании поверхности доски крупнозернистым кварцевым песком при помощи стеклянного куранта. Песок при вращательном движении куранта оставляет на доске мельчайшие риски и углубления, которые создают достаточно равномерную поверхность, хорошо удерживающую краску. Затем стальным специальным инструментом – гладким полированным планиром и острым трехгранным шабером – сглаживают, или выскабливают в большей или меньшей степени, шероховатость доски в тех местах, которые на оттиске должны быть светлее фона. Чем глаже пятно, тем меньше на нем задерживается краска и тем светлее она будет на эстампе. Таким образом, гравер работает над теми участками доски, которые должны стать белыми или светлыми, а черные у него уже есть в готовом виде. При черной манере гравер отправляется от черного к белому и работает только над высветлением тех или иных участков рисунка. Таким способом получают очень мягкие переходы тона и светотени.

Офорт, или вытравная гравюра.Офорт можно назвать гравюрой только условно, так как в процессе его изготовления гравирование как процесс отсутствует и рисунок на доске не режется резцом, а травится азотной кислотой. Обычно после травления гравер усиливает или подчеркивает отдельные штрихи и линии резцом или иглой.

Самый ранний из известных образцов офорта выполнен немецким мастером Дюрером в начале XV века. Ранние гравюры Дюрера выполнены на железных пластинах (см. рис. 8.1). Он первым начал применять в работе иглу. Величайшим офортистом был Рембрандт, творивший в XVII веке, и гениальный Гойя (XVII–XIX вв.)

Технология штрихового офорта заключается в следующем. Металлическую доску покрывают тонким слоем кислотоупорного лака. Затем на нее через копировальную бумагу переводят заранее подготовленный рисунок. Твердым карандашом обводят только основные контуры рисунка. Затем, сняв бумагу, по основным линиям выполняют стальной иглой весь рисунок.
