Михаил Ермаков - Основы дизайна. Художественная обработка металла. Учебное пособие

Все работы производятся на наковальне – это массивная стальная плита, укрепленная на толстом кряже. Используют также любые другие наковальни, всевозможные оправки из массивного металла. Например, кольцо или перстень насаживают на массивный стальной стержень, который закрепляют в тисках. Отдельные небольшие плоские предметы закрепляют на мастике в полушаре из чугуна, имеющем вверху углубления. Шар располагают на кожаной гравировальной подушке (см. рис. выше).

Осваивать приемы насечки нельзя сразу на изделии. Сначала нужно потренироваться на небольших кусочках металла. Только после того, как вы поймете, в чем заключается сущность этой техники, и добьетесь прочного соединения металлов, можно попытаться украсить насечкой какую-то вещь.

Учебную насечку нужно выполнить на листовом металле толщиной не менее 3 мм. При этом металл, украшаемый насечкой, должен быть тверже металла, применяемого в качестве вставок. Например, изделие из стали и бронзы можно инкрустировать медью, латунью, оловом, свинцом. Медь и латунь – алюминием, свинцом, оловом.

Вначале попробуйте выполнить насечку линии «заподлицо» (рис. 9.3). Положите стальную пластину на наковальню и проведите на ней карандашом какую-либо кривую линию. Установите зубильце в начале линии, нанесите по нему несколько равномерных и достаточно сильных ударов, чтобы его острие вошло в металл примерно на 1 мм. При этом запомните число и силу ударов. Установив зубильце на линии рядом с прорубленным углублением, нанесите то же число ударов и с той же силой. Тогда глубина канавки на всем протяжении будет одинакова. Понятно, что таким подсчетом придется заниматься только вначале. В дальнейшем рука как бы автоматически будет наносить нужное число ударов (см. рис. 9.3, позиции 3 и 4; рис. 9.4).

Готовую канавку обработайте канфарником с треугольным или четырехугольным сечением. При вхождении канфарника в металл образуются острые заусенцы – это нам и нужно. Чтобы заусенцы были более острыми, Канфарник нужно держать под углом к поверхности металла. Причем направление движения канфарника постоянно меняйте, наклоняя его то в одну, то в другую сторону.

Рис. 9.3. Инструменты и последовательность насечки «заподлицо» проволокой: 1 – зубильце (вид спереди и сбоку), канфарники с различными сечениями рабочей части; 2 – прорубание канавки зубильцем; 3 – нанесение заусениц в канавке; 4 – вколачивание проволоки в канавку. Рисунок Г. Я. Федотова.

Затем возьмите латунную проволоку, равную по толщине прорубленной канавке. Наложив конец проволоки на край канавки, легкими ударами молотка с полированным бойком постепенно вколачивайте проволоку в канавку, пока она не заполнится до конца. Затем более сильными ударами молотка нужно проковать всю инкрустированную поверхность, чтобы сгладить неровности. После проковки всю поверхность металла, чтобы она была идеально ровной, необходимо обработать шабером или напильником.

В заключение отшлифуйте поверхность и отполируйте наждачной бумагой, укрепленной на деревянном бруске, а затем полировочной пастой – например, пастой ГОИ.

Инкрустировать «заподлицо» линейные элементы сравнительно просто, гораздо сложнее выполнять низкую насечку розеток, бутонов, лепестков, фигур человека и животных, потому что для каждого вставного элемента нужно вырубить гнездо (рис. 9.4)

Вырежьте из тонкой латуни задуманную вставку, наложите ее на поверхность стальной пластины и обведите остро отточенным простым карандашом или чертилкой. Вдоль всего контура сделайте зубильцем зарубки на глубину примерно 0,5 мм. Затем в пределах контура снимите зубилом слой металла на ту же глубину. Особенно тщательно выравнивать дно гнезда не обязательно. Канфарником насеките на дне углубления с заусенцами. Наложите латунную вставку и сильными ударами молотка с полированным бойком вколотите ее в гнездо. Поверхность пластины тщательно прокуйте, сведя до минимума бугорки и вздутия. Затем обработайте поверхность напильником и отполируйте. Но на этом работа зачастую не оканчивается. Обычно мастер берет в руки штихели и украшает вставку гравированным рисунком (см. рис. 9.4).

Не менее интересна высокая насечка (см. рис. 9.5).

Соединять элементы высокой насечки с поверхностью украшаемого металла намного проще: отпадает необходимость вырубать гнезда. Вырезанный из латуни или меди элемент орнамента наложите на стальную пластину и обведите карандашом.

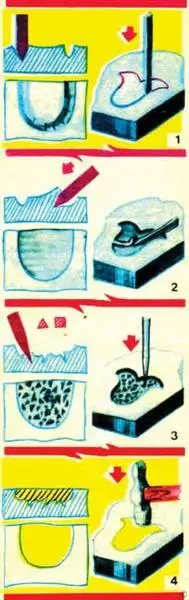

Рис. 9.4. Последовательность насечки «заподлицо» вставки из листового металла: 1 – прорубание канавки по контуру; 2 – вырубание гнезда; 3 – насекание заусениц на дне металла 4 – вколачивание вставки. Художник Г. Я. Федотов.

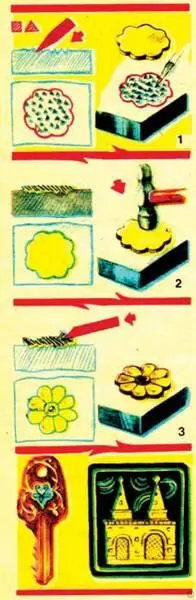

Рис. 9.5. Последовательность выполнения высокой насечки: 1 – насекание заусениц; 2 – проковка накладки; 3 – обработка накладки резьбой.

Латунный ключ с алюминиевой насечкой и стальной значок с высокой латунной насечкой (учебные работы). Рисунок Г. Я. Федотова.

Канфарником насеките поверхность пластины внутри рисунка, ограниченного карандашной линией. Затем снова наложите элемент на свое место и сильными ударами молотка прокуйте его, начиная с середины и постепенно переходя к краям. После тщательной проковки два металла соединяют друг с другом так прочно, что не посвященному человеку трудно поверить, что для их соединения не были применены скрепляющие материалы. Попробуйте сковырнуть латунную накладку ножом или каким-нибудь другим острым инструментом. Если насечка выполнена по всем правилам, у вас ничего не получится. Теперь срубите зубилом накладку и рассмотрите место соединения. Вы увидите, что углубления от канфарника плотно забиты латунью. Значит, спайка двух металлов произошла благодаря тому, что более мягкая латунь, прокованная молотком, проникла в углубления, нанесенные на сталь. При этом стальные заусенцы под давлением металла слегка согнулись и словно крючками зацепили латунь. Прочность такого соединения проверена веками. Из дошедших до нашего времени изделий с насечкой не выпала ни одна вставка!

Линии в технике высокой насечки выполняют так же, как и при насечке «заподлицо». Вначале зубильцем делают небольшую канавку, канфарят, а затем вбивают проволоку. Чтобы линия выступала над поверхностью, проволока должна быть достаточно толстой и вмещаться в канавку только наполовину.
