Получение картинки на мобильном устройстве

Получение картинки на мобильном устройстве осуществляется с помощью сотового телефона с функцией видеозвонка (почти все современные модели), на планшетном ПК, КПК. Со стороны видеокамеры, подключенной чрез видеорегистратор, данные отправляются в сеть с помощью кабельного (проводного) соединения или через точку доступа Wi-Fi.

Дополнительные настройки видеорегистратора

Через ПО можно произвести и дополнительные настройки DVR (видеорегистратора). Для этого необходимо выбрать в левой части CMS имя регистратора, правой кнопкой мыши щелкнуть по нему, в появившемся окне выбрать «конфигурацию устройства», настройки производить аналогично с настройками, описанными ранее в данном руководстве.

Программное обеспечение позволяет вести аудионаблюдение, для этого необходимо выбрать камеру, к которой «привязан» микрофон, щелкнуть по ней правой кнопкой мыши, в появившемся окне выбрать «Аудио».

Просмотр архива

Для просмотра архива необходимо перейти во вкладку «Запись». В левой части мультимедийного проигрывателя установить необходимые критерии поиска, ниже появится список файлов, двойной щелчок мыши по нужному файлу позволит просмотреть его в правой части ПО в выбранном окне.

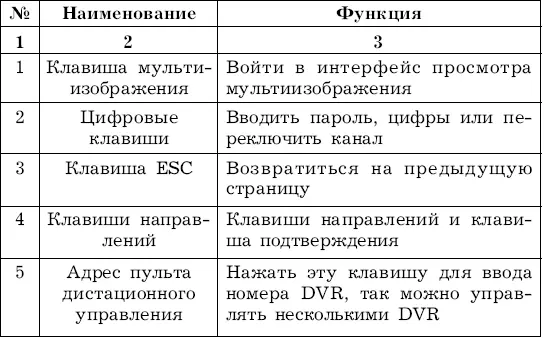

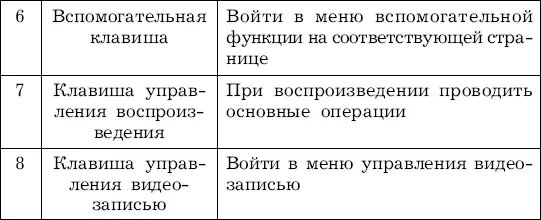

Функционал пульта дистанционного управления представлен в табл. 1.3.

Таблица 1.3

Эксплуатация пульта дистанционного управления

При установке видеорегистратора необходимо правильно подобрать объем памяти жесткого диска.

Выбор объема памяти

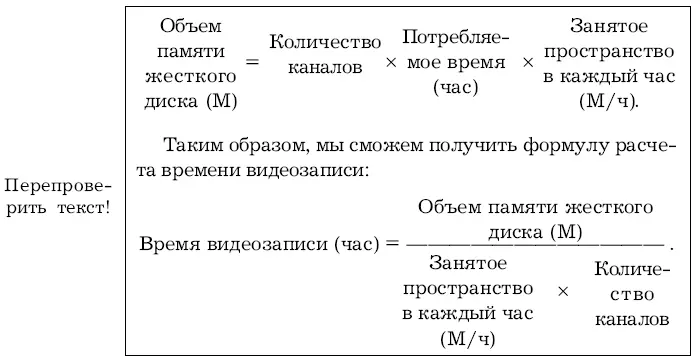

Формула расчета емкости жесткого диска рассчитывается так:

На цифровой видеорегистратор применяется формат сжатия MPEG4/H.264, динамический диапазон которого очень большой, поэтому при расчете емкости жесткого диска необходимо учитывать оценку размера файла каждого канала в каждый час в соответствии с цифровым потоком.

К примеру, при использовании жесткого диска емкостью 500 Гб, рассчитывая по качеству видеозаписи CIF в реальное время, можно записать видео около 25 дней. При видеозаписи одиночного канала занятое пространство жесткого диска в каждый час составляет 200 M/ч, рассчитывая по качеству видеозаписи с разрешением CIF в реальном времени при использовании 4 каналов, количество дней 24-часовой непрерывной видеозаписи составляет: 500 G/(200 M/ч × 24 ч × 4 канала) = 26.

Во всех аналогичных (рассматриваемому) устройствах имеется по 2 видеовыхода: выход PAL/NTSC BNC (1.0VP-P, 75 Ом) и выход VGA. При использовании ЭЛТ-мониторов (старого образца – с электронно-лучевой трубкой), надо обращать внимание на следующие проблемы:

✓ не включайте надолго ЭЛТ-монитор, чтобы продлить срок службы оборудования;

✓ регулярное размагничивание способствует поддержанию нормального состояния работы ЭЛТ-мони-тора;

✓ используйте ЭЛТ-мониторы вдали от оборудования с сильными электромагнитными помехами.

Применение телевизора в качестве оборудования для видеовыхода является еще более ненадежной формой замены. Круглосуточное использование телевизора сильно сокращает срок его службы, и необходимо строго контролировать помехи от источника питания и смежного оборудования. Утечка тока некачественного телевизора может вызвать повреждения другого оборудования.

При подключении видеорагистраторов по низкой частоте (НЧ) на аудиоканалах применяется интерфейс типа RCA. Сопротивление аудиовхода высокое, поэтому необходимо применить активный звукосниматель(микрофон). Передача аудио аналогична видеовходу, требуется избегать помех на линии, плохого соединения и некачественной пайки, помех. Обращайте внимание на предотвращение наводки тока высоковольтных проводов.

Сигнал аудиовыхода от видеорегистратора обычно более 200 мВ 1 кОм (RCA), поэтому к нему можно подключать наушники и активную акустику с низким сопротивлением или через усилитель передавать на остальное оборудование.

Практические рекомендации

В случае, когда внешняя акустика и звукосниматель (микрофон) не могут быть изолированы, то может появляться свист. Для исключения этого примените следующие меры:

✓ применяйте звукосниматель(микрофон) с узкой диаграммой направленности;

✓ уменьшайте громкость акустики, чтобы громкость была меньше чем порог свиста;

✓ при отделке помещения для эксплуатации, лучше использовать звукопоглощающие материалы для уменьшения отражения звука, улучшения акустической обстановки;

✓ измените расположение звукоснимателя и акустики, что также может уменьшить акустический свист.

На рис. 1.17 представлен вид на разъем подключения сигналов тревоги.

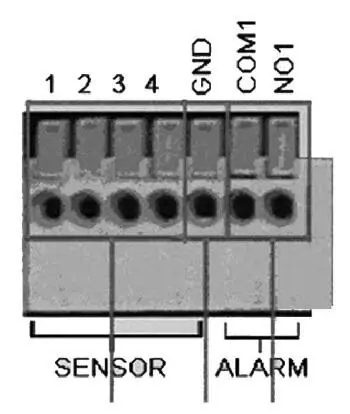

Рис. 1.17. Внешний вид разъема для подключения сигналов тревоги: 1 – вход тревоги; 2– заземление; 3 – выход

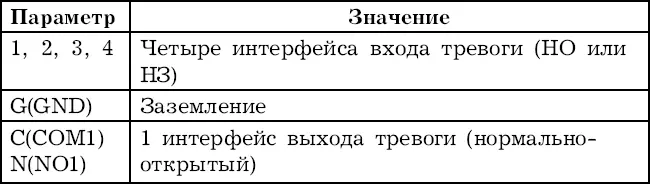

В табл. 1.4 представлены параметры и значения для данного разъема

Таблица 1.4

Параметры и значения для разъема сигналов тревоги

Вход сигнала тревоги – практические рекомендации:

✓ при подключении датчика используются контакты входа тревоги и заземления, т. е. COM датчиков подключаются к GND регистратора;

✓ заземление датчиков также подключается к GND контакту регистратора;

✓ при использовании датчиков с источниками питания заземление должно соединяться с заземлением датчика, если блок питания не изолирован от выхода датчика;

✓ при использовании тревожных выходов двух и более регистраторов необходимо изолировать их реле;

✓ тип входа тревоги не огранивается (может быть нормально-открытый или нормально-закрытый).

Выход сигнала тревоги

Нельзя подключать на выход тревоги цифрового видеорегистратора с нагрузкой с большой мощностью (не более 1A), при проектировании работы сигнала тревоги, необходимо предотвращать повреждение реле большим током. При использовании нагрузки с большой мощностью изолировать их дополнительным внешним реле большой мощности.
